Modo 2: Hasta tres velocidades
Entradas digitales
INPUT1: Activación velocidad 1 (Contacto cerrado = ON / Contacto abierto = OFF)
INPUT2: Activación velocidad 2 (Contacto cerrado = ON / Contacto abierto = OFF)
INPUT3: Activación Velocidad 3 (Contacto cerrado = ON / Contacto abierto = OFF)
Ajuste velocidades

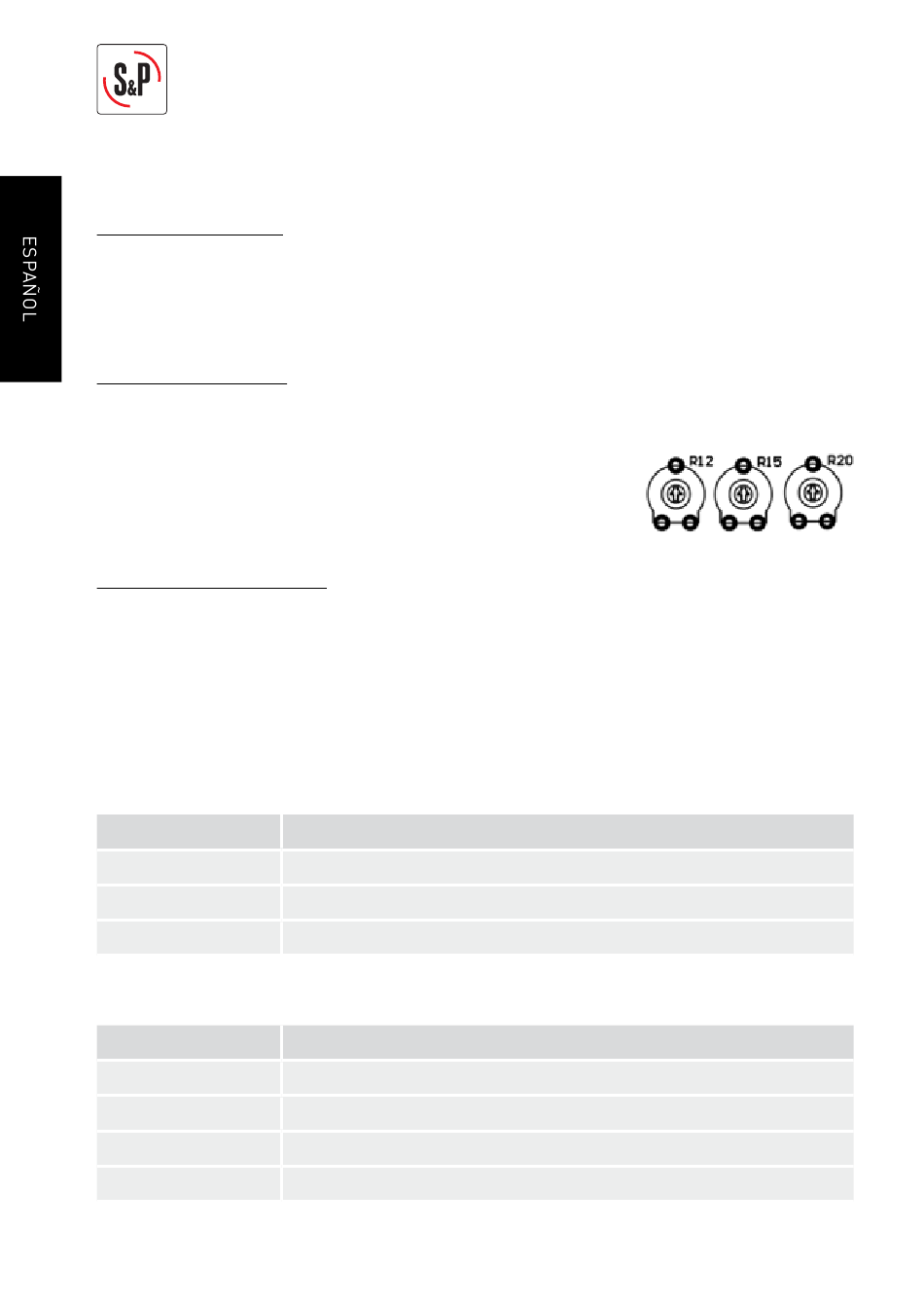

Las velocidades disponibles se ajustarán mediante el potenciómetro co-
rrespondiente a cada velocidad.
INPUT1 / Vel.1: Potenciómetro R12 0-100%/0-10V
INPUT2 / Vel.2: Potenciómetro R15 0-100%/0-10V
INPUT3 / Vel.3: Potenciómetro R20 0-100%/0-10V
Salida analógica OUT1
La salida analógica siempre adoptará el valor más desfavorable entre el
ajuste fi jado para INPUT1, INPUT2 e INPUT3.

4.2. LEDS INDICATIVOS (D9-D12)

La iluminación de los Leds responde a la siguiente lógica:
Estado
Apagado
Parpadeando
Encendido
Relación Leds:
Led
D12
D11
D10
D09
8
Descripción
Entrada digital / Salida analógica inactiva
Entrada digital activa pero potenciómetro a 0%
Entrada digital / Salida analógica activa
Entrada digital / Salida analógica
Salida analógica (0-10V)
Entrada digital INPUT1
Entrada digital INPUT2
Entrada digital INPUT3
