Mode 2: Jusqu'à trois vitesses
Entrées digitales
INPUT1: Activation vitesse 1 (Contact fermé = ON / Contact ouvert = OFF)
INPUT2: Activation vitesse 2 (Contact fermé = ON / Contact ouvert = OFF)
INPUT3: Activation vitesse 3 (Contact fermé = ON / Contact ouvert = OFF)
Réglages des vitesses

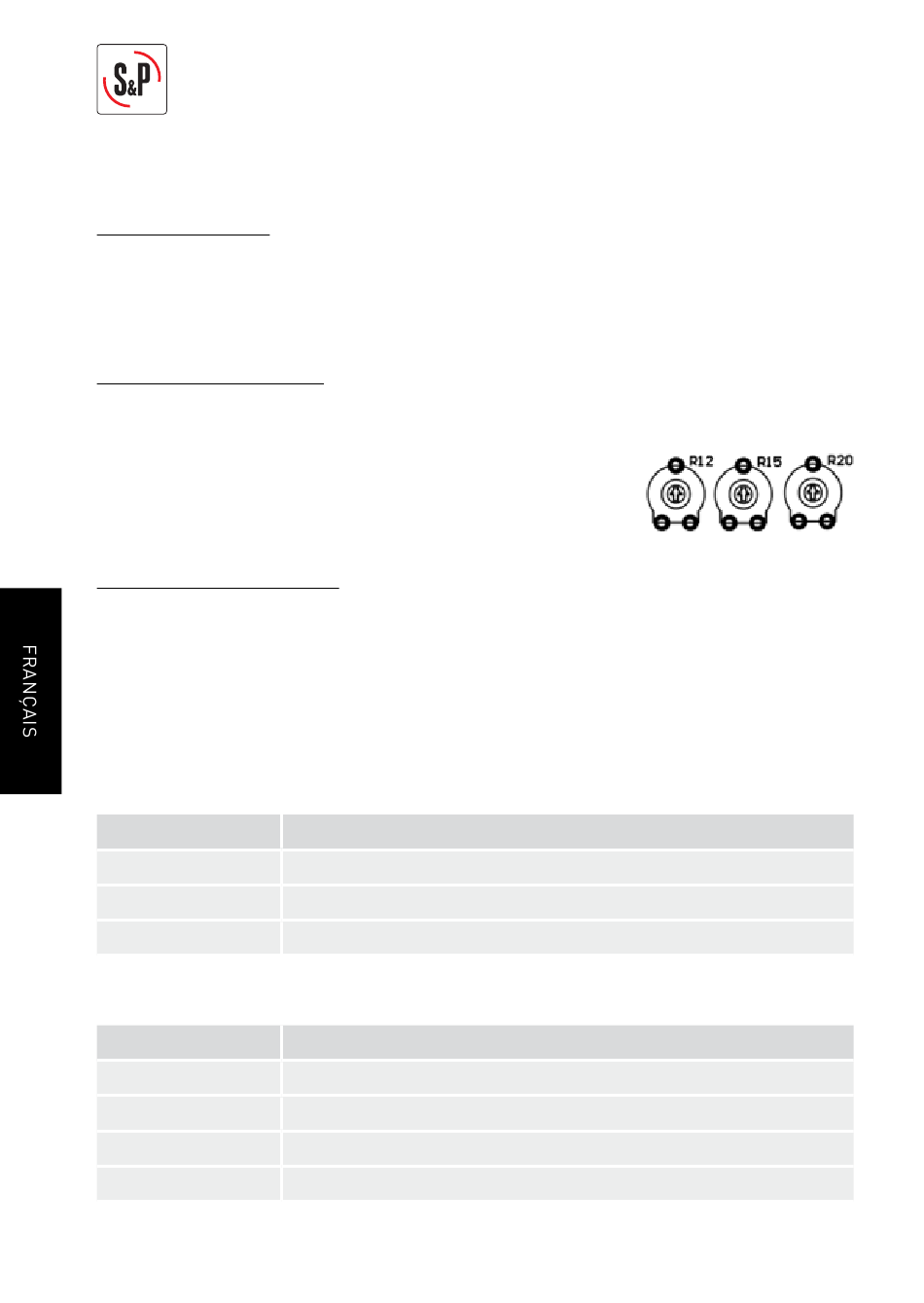

Les vitesses disponibles se règlent avec le potentiomètre correspondant
à chaque vitesse.
INPUT1 / Vel.1: Potentiomètre R12 0-100%/0-10V
INPUT2 / Vel.2: Potentiomètre R15 0-100%/0-10V
INPUT3 / Vel.3: Potentiomètre R20 0-100%/0-10V
Sortie analogique OUT1
La sortie analogique prendra toujours la valeur la plus défavorable entre le
réglage choisi pour INPUT1, INPUT2 et INPUT3.
4.2. LEDS INDICATIVES (D9-D12)
L'illumination des led correspond à la logique suivante:
État
Éteint
Clignoter
Allumer
Relation Leds:
Led
D12
D11
D10
D09
24
Description
Entrée digitale / Sortie analogique inactive
Entrée digitale active par potentiomètre à 0%
Entrée digitale / Sortie analogique active
Entrée digitale / Sortie analogique
Sortie analogique (0-10V)
Entrée digitale INPUT1
Entrée digitale INPUT2
Entrée digitale INPUT3
