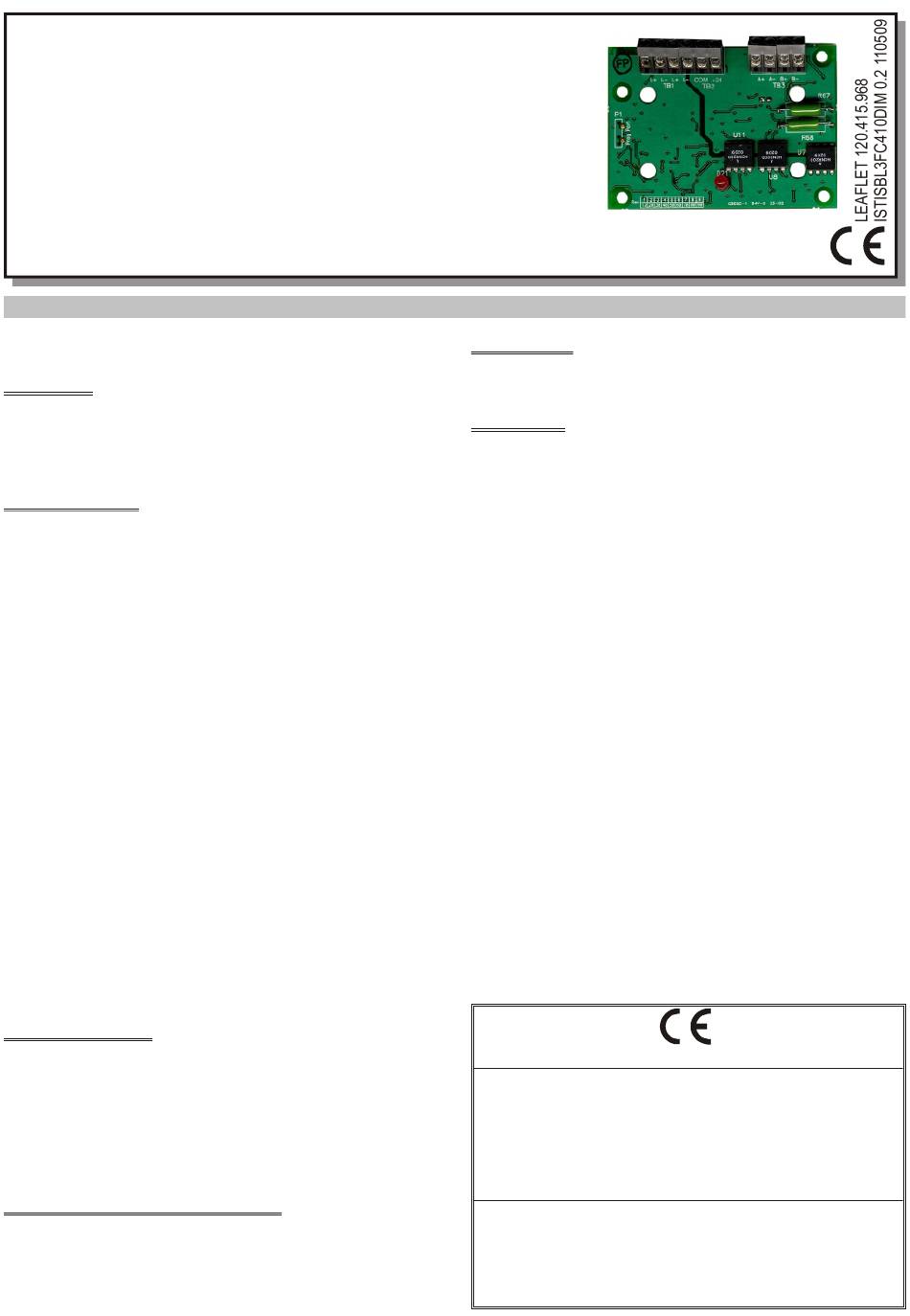

FireClass FC410DIM Leaflet

FireClass
FC410DIM
MODULO D'INGRESSO PER RIVELATORI CONVENZIONALI
DETECTOR INPUT MODULE
FC ADAPTER FÜR KONVENTIONELLE MELDER
Best.-Nr. 555.800.712
ANWENDUNG
Der FC Adapter für konventionelle Melder FC410DIM überwacht eine
externe, nicht adressierbare Meldelinie und zeigt deren Zustand der
Zentrale an. Als Meldelinie kann eine Ringleitung oder zwei Stichleitungen
angeschlossen werden.
TECHNISCHE DATEN
Sys tem-Kompatibilität:
Elementtyp (Kennung):
UMGEBUNGSBEDINGUNGEN:
Temperatur:
Gehäuseabmessungen (HxBxT):
ELEKTRISCHE DATEN
Stromaufnahme (Ringleitung)
Bereitschaftszustand:
Alarmzustand (mit LED):
Stromaufnahme pro Stichleitung
(externe Versorgung)
Bereitschaftszustand:
Alarmzustand:
Minimale Eingangsspannung
der Hilfsspannung:
Konventionelle Meldelinie
Ruhestromaufnahme der
anschließbaren Melder:
Minimale Versorgungsspannung
für Melder :
Abschlusswiderstand:
Widerstandsbereich für die
Alarmerkennung:
Maximaler
Leitungswiderstand:
ADRESSEINSTELLUNG
Per Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt. Zum
Einstellen der individuellen Systemadresse kann das Handprogrammiergerät
FC490ST am Programmierstecker angeschlossen werden (siehe Abb. 2).
ADRESSPROGRAMMIERUNG
Für die Adres spro gram mie rung ist es er for der lich, eine 24-V-Ener gie ver sor -
gung an TB2 an zuschlie ßen.
EINBAU INS FC470CV ANCILLRY GEHÄUSE
FC470CV Geh äu se-Orber te il ist ex tra zu be stel len
Best.Nr: FC470CV
1) Befestigen Sie di FC410DIM an der Montageplatte von FC470CV,
benutzen Sie dafür die gelieferte vier Schrauben und Scheiben.
2) Bauen Sie den Deckel auf den doppelten Untergehäuse.
Adressierbares FC Brandmeldesystem
146
-25 °C bis +70 °C
120x140x70 mm
0,1 mA
3 mA
7,5 mA
50 mA
21,9 V
max. 3 mA
16 V
4,7 kΩ
180 Ωbis 3,4 kΩ
50 Ω
DEUTSCH
VERKABELUNG
An die Anschlussklemmen können Kabel mit Drahtquerschnitten bis zu 1,5
2
mm angeschlossen werden.
ANSCHLIEßEN
1)
Am FC410DIM müssen keine DIP-Schalter- oder Steckbrücken-Einstellungen
vorgenommen werden.
2)
Alle Leiter müssen erdfrei sein.
3)
Stellen Sie die korrekte Polung der Verkabelung sicher, bevor Sie das
FC410DIM an die Ringleitungsspannung anschließen.
4)
Schließen Sie die zu überwachenden Melder, wie in den Abbildungen 4
dargestellt, an.
BETRIEBSDATEN BEIM INTERRUPTMODUS
Wird das FC410DIM im Interruptmodus betrieben, dann sind die
Betriebsdaten für die Eingangselemente eingeschränkt.
RINGLEITUNGSBETRIEB AM ÜBERWACHTEN EINGANG
Der Ringleitungsbetrieb am überwachten Eingang bildet keinen Schutz vor
Kurzschluss. D.h. bei Kurzschluss fällt die gesamte Ringleitungam
überwachten Eingang aus.
ANSCHLUSS VON STICHLEITUNGEN
Wird nur eine Stichleitung überwacht, muss die andere Leitung mit einem
4,7 kΩ-Abschlusswiderstand versehen werden.
Werden zwei Stichleitungen angeschlossen, müssen die Melder beider
Stichleitungen derselben Meldergruppe angehören.
Via Gab bia no, 22 - Zona Ind. S. Sco la sti ca
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410DIM
0832
BENTEL SECURITY s.r.l.
64013 Cor ro po li (TE) - ITALY
09
0832-CPD-0915
