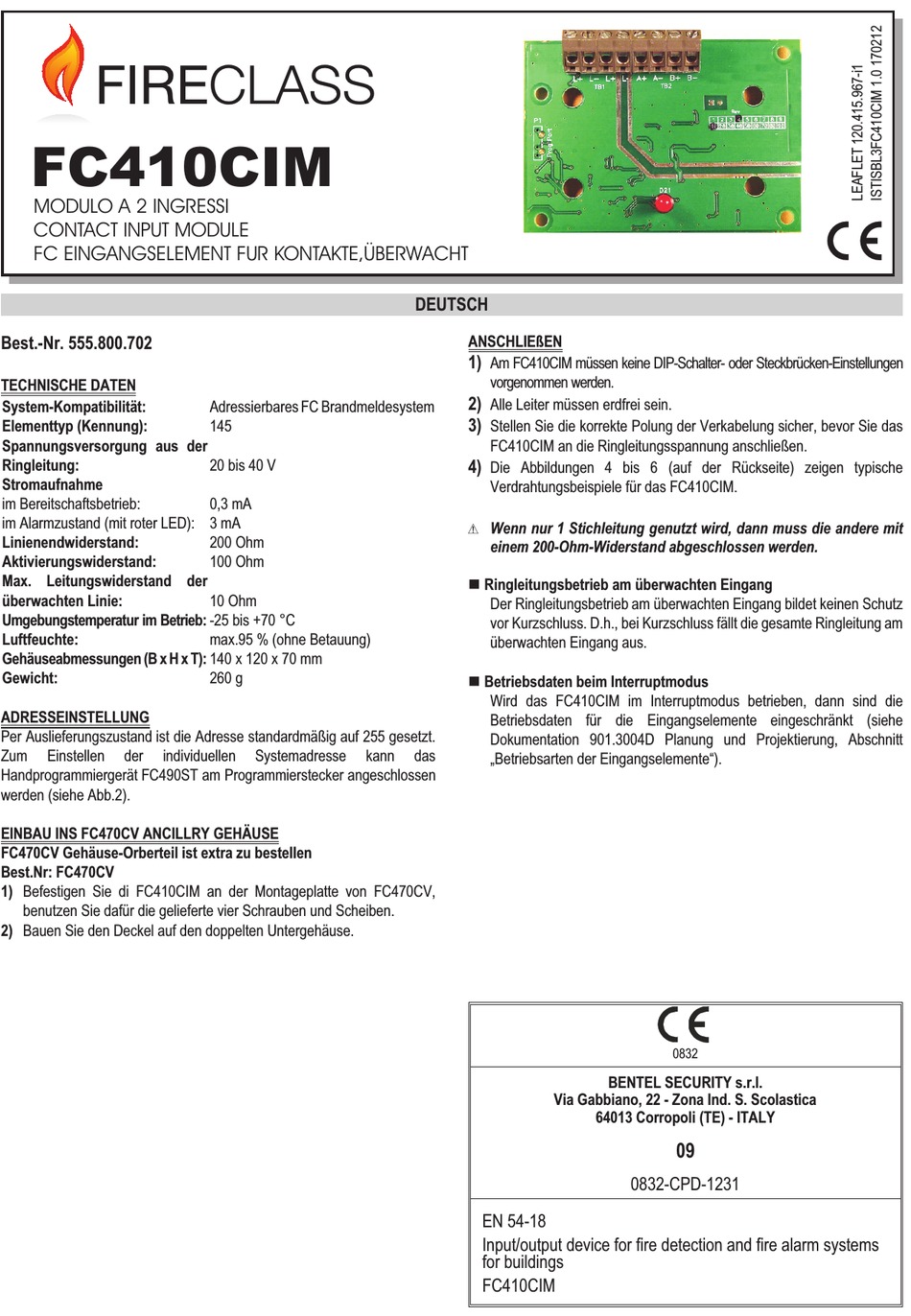

FC410CIM
MODULO A 2 INGRESSI
CONTACT INPUT MODULE
FC EINGANGSELEMENT FUR KONTAKTE,ÜBERWACHT
Best.-Nr. 555.800.702
TECHNISCHE DATEN
System-Kompatibilität:
Elementtyp (Kennung):
Spannungsversorgung aus der
Ringleitung:
Stromaufnahme
im Bereitschaftsbetrieb:
im Alarmzustand (mit roter LED): 3 mA
Linienendwiderstand:
Aktivierungswiderstand:
Max. Leitungswiderstand der
überwachten Linie:
Umgebungstemperatur im Betrieb: -25 bis +70 °C
Luftfeuchte:
Gehäuseabmessungen (B x H x T): 140 x 120 x 70 mm
Gewicht:
ADRESSEINSTELLUNG
Per Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt.
Zum
Einstellen
der
individuellen
Handprogrammiergerät FC490ST am Programmierstecker angeschlossen
werden (siehe Abb.2).
EINBAU INS FC470CV ANCILLRY GEHÄUSE
FC470CV Gehäuse-Orberteil ist extra zu bestellen
Best.Nr: FC470CV
1) Befestigen Sie di FC410CIM an der Montageplatte von FC470CV,
benutzen Sie dafür die gelieferte vier Schrauben und Scheiben.
2) Bauen Sie den Deckel auf den doppelten Untergehäuse.
Adressierbares FC Brandmeldesystem
145
20 bis 40 V
0,3 mA
200 Ohm
100 Ohm
10 Ohm
max.95 % (ohne Betauung)
260 g
Systemadresse
kann
DEUTSCH
ANSCHLIEßEN
1)
Am FC410CIM müssen keine DIP-Schalter- oder Steckbrücken-Einstellungen
vorgenommen werden.
2)
Alle Leiter müssen erdfrei sein.
3)
Stellen Sie die korrekte Polung der Verkabelung sicher, bevor Sie das
FC410CIM an die Ringleitungsspannung anschließen.
4)
Die Abbildungen 4 bis 6 (auf der Rückseite) zeigen typische
Verdrahtungsbeispiele für das FC410CIM.
!
Wenn nur 1 Stichleitung genutzt wird, dann muss die andere mit
einem 200-Ohm-Widerstand abgeschlossen werden.
n Ringleitungsbetrieb am überwachten Eingang
Der Ringleitungsbetrieb am überwachten Eingang bildet keinen Schutz
vor Kurzschluss. D.h., bei Kurzschluss fällt die gesamte Ringleitung am
überwachten Eingang aus.
n Betriebsdaten beim Interruptmodus
Wird das FC410CIM im Interruptmodus betrieben, dann sind die
Betriebsdaten für die Eingangselemente eingeschränkt (siehe
Dokumentation 901.3004D Planung und Projektierung, Abschnitt
das
„Betriebsarten der Eingangselemente").
Via Gabbiano, 22 - Zona Ind. S. Scolastica
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410CIM
0832
BENTEL SECURITY s.r.l.
64013 Corropoli (TE) - ITALY
09
0832-CPD-1231
