FireClass FC410MIO Leaflet

Small addressable multi i/0 module
Hide thumbs Also See for FC410MIO:
1
2
3
4
5
6
7
8

Advertisement

Available languages

Available languages

Quick Links

Download this manual
FireClass
FC410MIO
MODULO 3 INGRESSI / 4 USCITE
SMALL ADDRESSABLE MULTI I/0 MODULE
FC MULTI-EIN-/AUSGANGSMODUL
Best.-Nr. 555.800.765
BESCHREIBUNG
Das Multi-Ein-/Ausgangsmodul FC410MIO hat drei überwachte
Eingänge (Stich) und zwei Relais-Ausgänge.
Die Eingänge können Schaltkontakte, z.B. von Löschsteuerungen,
Lüftungssteuerungen oder von den Steuerungen der Brandschutztür,
überwachen.
Die beiden Relais-Ausgänge haben spannungsfreie Umschaltkontakte.
Ausgänge O1 bis O4 werden nicht benutzt.
Die drei Eingänge können auf folgenden Betriebsarten eingestellt
werden:
Stichleitung, Alarm bei Kurzschluss (Schließer)
Stichleitung, Störung bei Kurzschluss (Schließer)
Stichleitung, Störung bei Kurzschluss (Öffner)
Die LED le uc htet, wenn ei ner der drei Eingänge ak ti viert ist.
TECHNISCHE DATEN
Sys tem-Kompatibilität:
Elementkennung (Sys tem
Ex pert):
Umgebungsbedingungen:
Temperatur:
Rel. Luftfeuchte:
ELEKTRISCHE DATEN
Spannungsversorgung
aus der Ringleitung:
Stromaufnahme
(Ringleitung):
BENTEL SECURITY s.r.l.
Via Gab bia no, 22 - Zona Ind. S. Sco la sti ca
64013 Cor ro po li (TE) - ITALY
0832-CPD-0912
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410MIO
Adressierbares FC Brandmeldesystem
194
-25 °C bis +70 °C
max. 95 % (ohne Betauung)
20 bis 40 V
0832
09
DEUTSCH
im Bereitschaftsbetrieb:
im Alarmzustand (mit roter
LED):
Kontaktbelastung:
Eingänge
Linienendwiderstand:
Alarmwiderstand:
Max. Leitungswiderstand: 40 Ω
Drahtdurchmesser:
ADRESSEINSTELLUNG
Im Auslieferungszustand ist die Adresse standardmäßig auf 255
gesetzt. Zum Einstellen der individuellen Systemadresse kann
das Handprogrammiergerät FC490ST an die entsprechenden
Anschlussbuchsen des FC410MIO angeschlossen werden. Siehe
hierzu Abb.1.
VERDRAHTUNG
1 Es müssen keine DIP-Schalter oder Steckbrücken-Einstellungen
vorgenommen werden.
2 Alle Leitungen müssen erdfrei sein.
3 Stellen Sie die korrekte Polung der Verkabelung sicher, bevor
Sie das FC490ST an die Ringleitungsspannung anschließen.
4 Die Abbildungen 3 und 4 (Seite 2 und 3) zeigen typische
Verdrahtungsbeispiele für das FC410MIO.
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
ANSCHLUSSBUCHSEN FÜR
HANDPROGRAMMIERGERÄT FC490ST
HVR800-Treiber
HVR800-Drivers

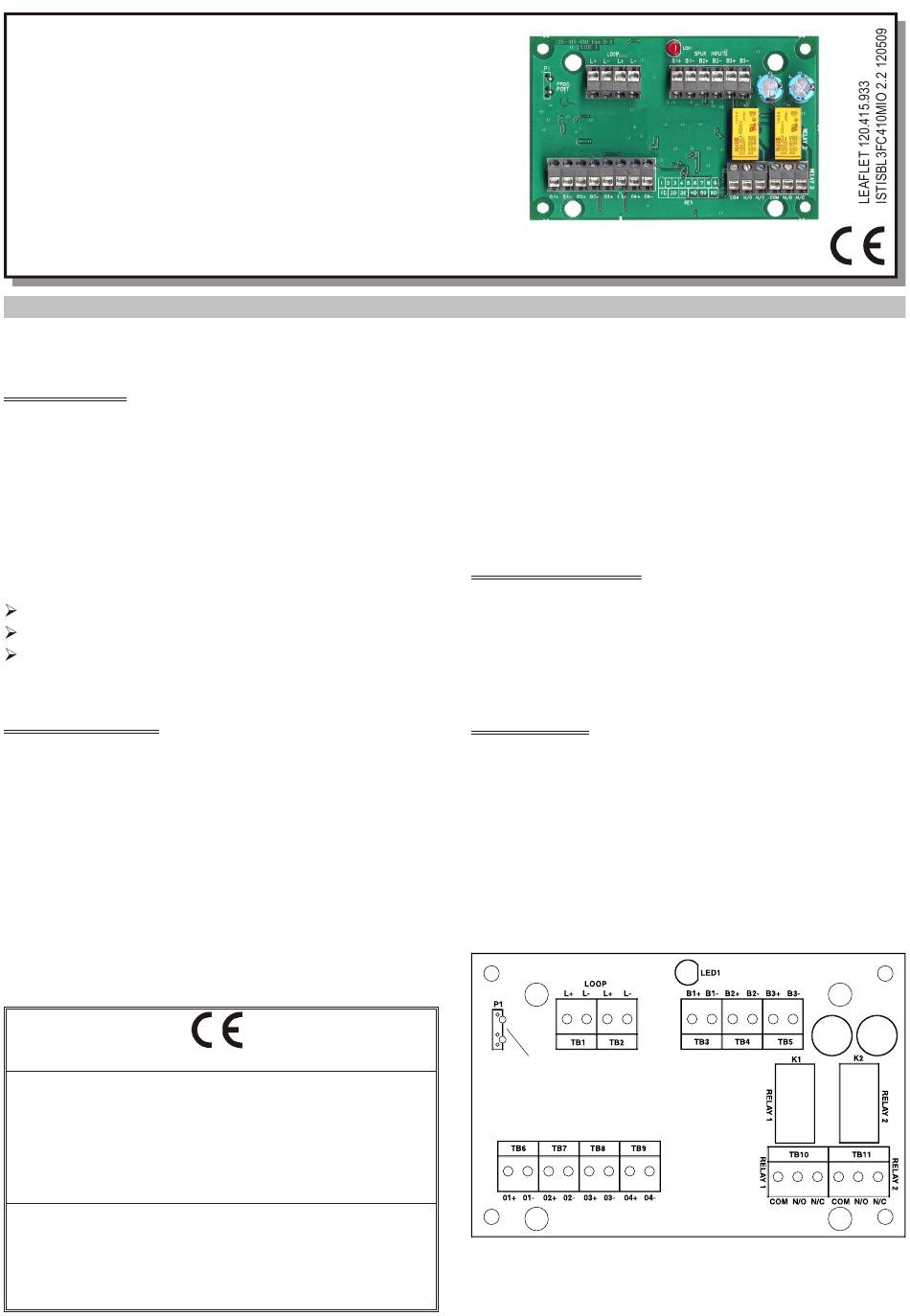

Abb. 1: Multi-Ein-/Ausgangsmodul FC410MIO
0,7 mA
6,25 mA
max. 2 A bei 24 V DC
300 Ω
150 Ω
min. 0,6 mm / max. 1,5 mm
INGRESSI SPUR
SPUR INPUTS
FC410MIO
2
