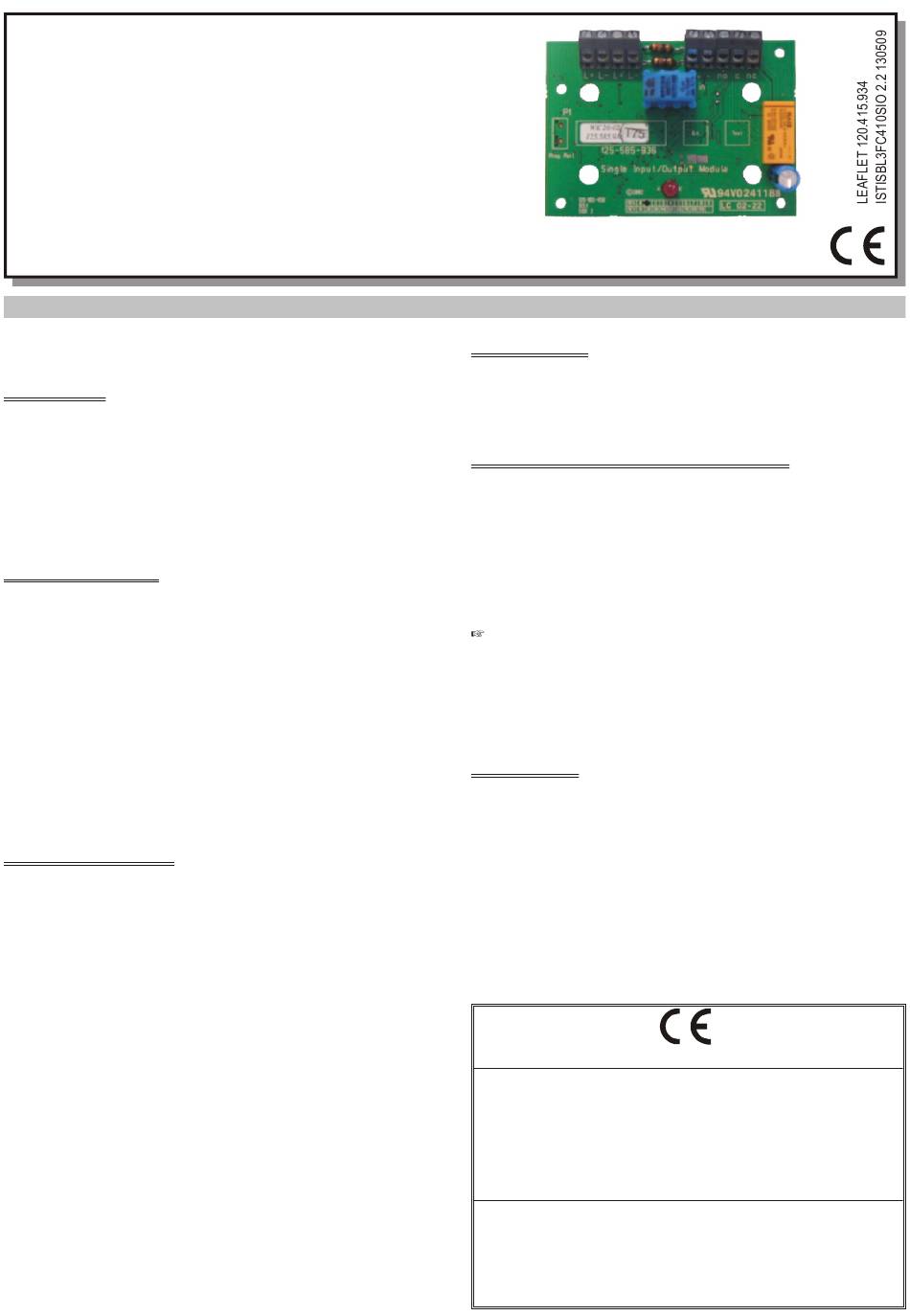

FireClass
FC410SIO
MODULO 1 INGRESSO / 1 USCITA
SINGLE INPUT / OUTPUT MODULE
EIN- / AUSGANGSELEMENT
Best.-Nr. 555.800.763
ANWENDUNG
Das Ein- / Ausgangselement FC410SIO hat einen überwachten,
analogen Eingang und einen potentialfreien Relaiskontakt
(Umschalter) als nicht überwachten Ausgang. Die 3 Klemmen des
Ausgangs sind mit „no", „c" und „nc" gekennzeichnet. Im
Ruhezustand ist der Mittelkontakt „c" (com mon) auf Anschluss
„nc" (nor mally closed) gelegt (siehe Abb. 4).
TECHNISCHE DATEN
Elementyp (Kennung):
Sys tem-Kompatibilität:
Umgebungsbedingungen: -25 bis +70 °C
Leiterplattenbmessungen : ca. 85 x 60 mm
ELEKTRISCHE DATEN
Stromaufnahme
(Ringleitung)
Bereitschaftszustand:
Alarmzustand (mit LED):
Linienendwiderstand:
Alarmwiderstand:
ADRESSEINSTELLUNG
Per Auslieferungszustand ist die Adresse standardmäßig auf 255
gesetzt. Zum Einstellen der individuellen Systemadresse kann
das Handprogrammiergerät FC490ST am Programmierstecker
angeschlossen werden.
148
Adressierbares FC Brandmeldesystem
0,3 mA (max.)
3 mA
3,3 kOhm
680 Ohm
DEUTSCH
VERKABELUNG
An die Anschlussklemmen können Kabel mit Drahtquerschnitten
bis zu 1,5 mm
2
angeschlossen werden. Es werden geschirmte
Brandmeldekabel des Typs J-Y(ST)Y nx2x0,8 empfohlen.
EINBAU INS FC470CV ANCILLRY GEHÄUSE
1 Befestigen Sie di FC410SIO an der Montageplatte von
FC470CV, benutzen Sie dafür die gelieferte vier Schrauben
und Scheiben.
2 Ba u en Sie den Dec kel auf den dop pel ten Unter geh äu se.
FC470CV Gehäuse-Oberteil ist ex tra zu bestellen.
Best.-Nr. 517.035.007
Betriebsdaten beim Interruptmodus
Wird das FC410SIO im Interruptmodus betrieben, dann sind
die Betriebsdaten für die Eingangselemente eingeschränkt
(siehe Dokumentation 901.3004D Planung und Projektierung,
Abschnitt „Betriebsarten der Eingangselemente").
ANSCHLIEßEN
1 Es
müssen
Steckbrücken-Einstellungen vorgenommen werden.
2 Alle Leiter müssen erdfrei sein.
3 Stellen Sie die korrekte Polung der Verkabelung sicher, bevor
Sie das FC410SIO an die Ringleitungsspannung anschließen.
4 Schließen Sie das FC410SIO, wie in Abb. 4 abgebildet, an.
Via Gab bia no, 22 - Zona Ind. S. Sco la sti ca
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410SIO
keine
weiteren
Dip-Schalter-
0786
BENTEL SECURITY s.r.l.
64013 Cor ro po li (TE) - ITALY
09
0786-CPD-20589
oder
