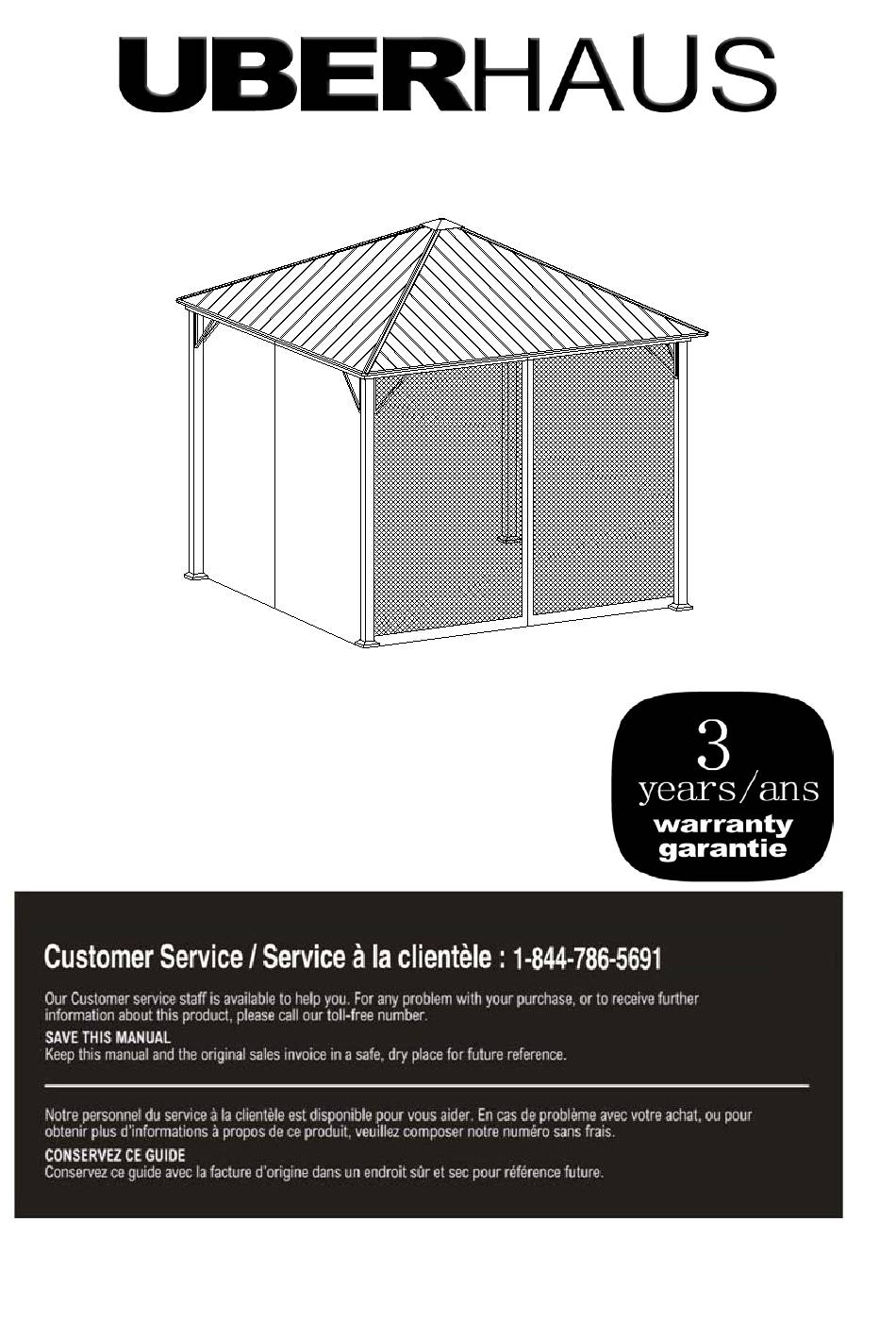

- Page 1 Model/Modèle : 38115149 GAZEBO Operators’ Manual (p.2) ABRI-SOLEIL Guide de l'utilisateur (p.9)
- Page 2 IMPORTANT: 1. Keep all children and pets away from assembly area. Children and pets should be supervised while gazebo is being assembled. 2. The assembled gazebo should be located at least 6 feet (2 m) from any obstruction such as fence, garage, house, overhanging branches, laundry lines or electrical wires. 3.
- Page 3 GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. All that is required is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high. (not included). For you safety, DO NOT assemble this item alone.
-
Page 4: Parts List
Parts list Description Part Quantity Image Post Base cover Base Triangle support Decorative railing 1 Decorative railing 2 Corner support Slanting bar connector Top bar connector Mosquito net bar Top connector Slanted beam Middle beam Top short beam 1 Top short beam 2 Top middle beam 1 Top middle beam 2 Top long beam 1... -
Page 5: Hardware Pack
Roof panel 3 Roof panel 4 Roof panel 5 Cover bar 1 Cover bar 2 Cover bar 3 Mosquito net Hardware pack 1 Part Description Quantity Image M6X20 Bolt M6 Washer M6X15 Screw M6X35 Bolt M6 Wrench... - Page 6 Fig.1: Insert decorative railing 1 (E1) into decorative railing 2 (E2) and attach them with bolts (AA) and washers (BB). Fig.2: Attach top bar connector (H) at the junction of decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA) and washers (BB).
- Page 7 Fig.9: Attach slanted beam (K1) & middle beam (K2) to top connector (J) with bolts (AA) and washers (BB). Fig.10: Attach the lower side of slanted beam (K1) to slanted bar connector (G) with bolts (DD), washers (BB) and nuts (EE). Fig.11: Attach the lower side of middle beam (K2) to top bar connector (H) with screws (FF), washers (BB) and nuts (EE).
- Page 8 Fig.17: Place roof panel 2 (Q2) onto roof panel 1 (Q1). Fig.18: Attach roof panel 1 (Q1) to slanted beam (K1) with screws (FF) and washers (BB). Fig.19: Attach roof panels 2/3/4/5 (Q2/Q3/Q4/Q5) to slanted beam (K1) with screws (FF) and washers (BB).。 Fig.19-1 Fig.19-2: Insert the upper side of cover bar 1 (R) into the lower side of big top cover (O) and tighten with bolts (II) and washers (BB).
-
Page 9: Soin Et Entretien
IMPORTANT: 1. Maintenez les enfants et animaux hors de la zone de montage. Les enfants et les animaux doivent être sous surveillance pendant la période de montage de l’abri. 2. Une fois assemblé, l’abri-soleil doit être situé à au moins 6 pi (2 m) de n’importe quelle obstruction telle que barrière, garage, maison, branches pendantes, cordes à... - Page 10 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).
-
Page 11: Liste De Pièces
Liste de pièces Pièces Description Quantité Image Poteau Cache-base Base du poteau Support triangulaire Rail décoratif 1 Rail décoratif 2 Entretoise Raccord de la barre inclinée Raccord de la barre du toit Tringle du filet moustiquaire Raccord du toit Poutre inclinée Poutre centrale Poutre courte du toit Poutre courte du toit... - Page 12 Panneau de toit3 Panneau de toit 4 Panneau de toit 5 Barre de recouvrement 1 Barre de recouvrement 2 Barre de recouvrement 3 Filet moustiquaire Sachet de quincaillerie 1 Pièces Description Quantité Image Boulon M6X20 Rondelle M6 Vis M6X15 Boulon M6X35 Clé...
- Page 13 Fig.1: Insérez le rail décoratif 1 (E1) dans le rail décoratif 2 (E2) et fixez-les ensemble avec des boulons (AA) et des rondelles (BB). Fig.2: Fixez le raccord de la barre du toit (H) au point de jonction entre les rails décoratifs 1 et 2 (E1 et E2) avec des boulons (AA) et des rondelles (BB).
- Page 14 Fig.9: Fixez la poutre inclinée (K1) et la poutre centrale (K2) au raccord de toit (J) avec des boulons (AA) et des rondelles (BB). Fig.10: Fixez l’extrémité inférieure de la poutre inclinée (K1) au raccord de la barre inclinée (G) avec des boulons (DD), des rondelles (BB) et des écrous (EE).
- Page 15 Fig.17: Placez le panneau de toit 2 (Q2) sur le panneau de toit 1 (Q1). Fig.18: Fixez le panneau de toit 1 (Q1) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB). Fig.19: Fixez les panneaux de toit 2/3/4/5 (Q2/Q3/Q4/Q5) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB). Fig.19-1 Fig.19-2: Insérez le côté...
-
Page 16: Warranty
GARANTIE (Garantie 1 an sur le tissu, 3 ans sur la structure) Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication. Cette garantie n’a aucune incidence sur vos droits légaux.
