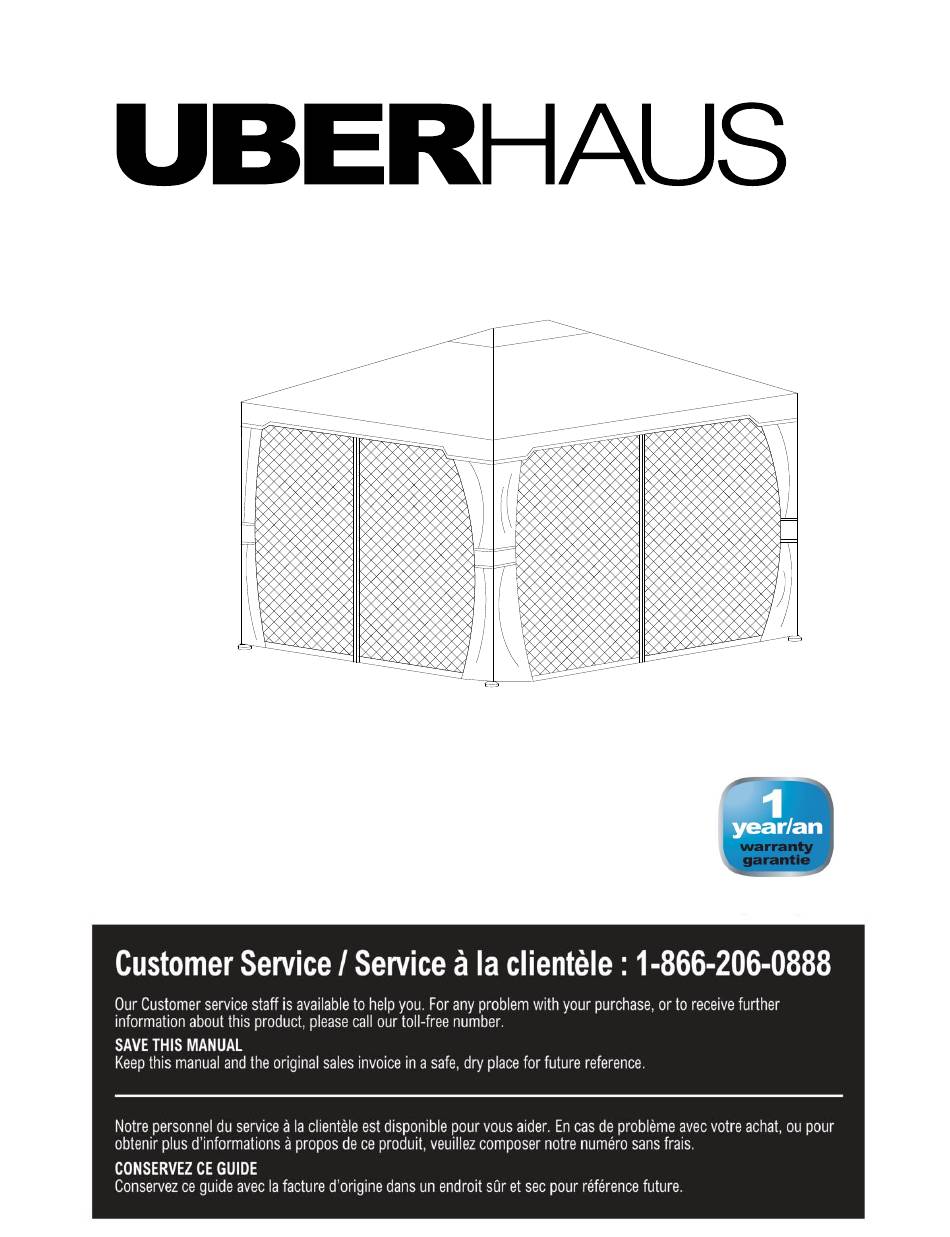

Model/Modèle : 38115077 10’x12’ Gazebo Operators’ Manual Abri-soleil 10 x 12 pi Guide de l'utilisateur...
Page 2
GAZEBO ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. The final product will be a quality piece that will give you years of enjoyment. All you will need is a screwdriver, a hammer and two ladders of at least 8 feet (2.5 m) high (not included).
Parts List Post Stake plate Stake cover Short valance 1 Short valance 2 Long valance 1 Long valance 2 Supporting bar Slanted beam Straight beam Lower slanted beam connector Top connector 1 Top connector 2 Top crossbeam Hook Mosquito net Canopy Wall (curtain)
Page 5
Fig.1: Attach stake cover (C) to post (A), then fix stake plate (B) to post (A) with bolt (AA) and flat washer (BB). Repeat for all posts. Fig.2: Attach lower slanting beam connector (I) by inserting it into Post (A) with bolt (AA) and flat washer (BB).
Page 6
Fig.7: Insert top connector (M) into the middle of the top crossbeam, then fasten it with spring fastener. Fig.8: Insert top connector (L) into the middle of the top crossbeam (N). Fig.9: Insert slanted beam (I) and straight beam (J) into top crossbeam (N) and top crossbeam (M). Repeat on each side.
Page 7
Fig.12: Attach wall (N) onto lower tube of valance with plastic loop (FF). Repeat for all walls. Attach mosquito netting (L) onto lower valance tubes, with plastic loops (FF). Fig.13: Fig.14: Spread canopy (Q), attach hook to post (A), then attach the velcro straps of the canopy to valance.
12 months from the date of purchase. This warranty does not affect your statutory rights. In case of any malfunction of your UBERHAUS product (failure, missing part, etc.), please contact one of our service technician at our toll free service line at 1-866-206-0888 from 8 AM to 6 PM, Monday to Friday, Eastern time.
Page 9
DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Le résultat sera un abri de haute qualité qui vous offrira des années de plaisir. Tout ce qu’il vous faudra sera un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).
Liste de pièces Poteau Plaque d’ancrage Couvercle de l’ancrage Traverse courte 1 Traverse courte 2 Traverse longue 1 Traverse longue 2 Barre de support Poutre inclinée Poutre droite Raccord inférieur de la poutre inclinée Raccord du toit 1 Raccord du toit 2 Poutre transversale du toit Crochet...
Page 12
Insérez le couvercle d’ancrage (C) dans le bas du poteau (A). Fixez la plaque d’ancrage (B) au poteau Fig.1: (A) avec un boulon (AA) et une rondelle plate (BB). Répétez pour tous les poteaux. Fixez le raccord inférieur de la poutre inclinée (K) en l’introduisant dans le poteau (A) ; fixez en place Fig.2: avec un boulon en croix (AA) et une rondelle plate (BB).
Page 13
Introduisez le raccord de toit (M) au milieu de la traverse du toit, et fixez en place avec l’attache à Fig.7: ressort. Introduisez le raccord de toit (L) au milieu de la traverse du toit (N). Fig.8: Introduisez la poutre inclinée (I) et la poutre droite (J) dans la traverse du toit (N) et la traverse du Fig.9: toit (M).
Page 14
Fig.12: Accrochez le mur (N) au tube inférieur de la traverse avec les anneaux en plastique (FF). Répétez pour tous les côtés. Fig.13: Accrochez le filet moustiquaire (L) sur le tube inférieur de la traverse avec les anneaux en plastique (FF). Répétez pour tous les côtés. Fig.14: Étalez le toit (Q) sur la structure, attachez les crochets aux poteaux (A), puis attachez la bande de velcro du toit à...
Garantie Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 12 mois suivant la date d’achat. Cette garantie n’a aucune incidence sur vos droits légaux.
