Summary of Contents for Uberhaus 38115201

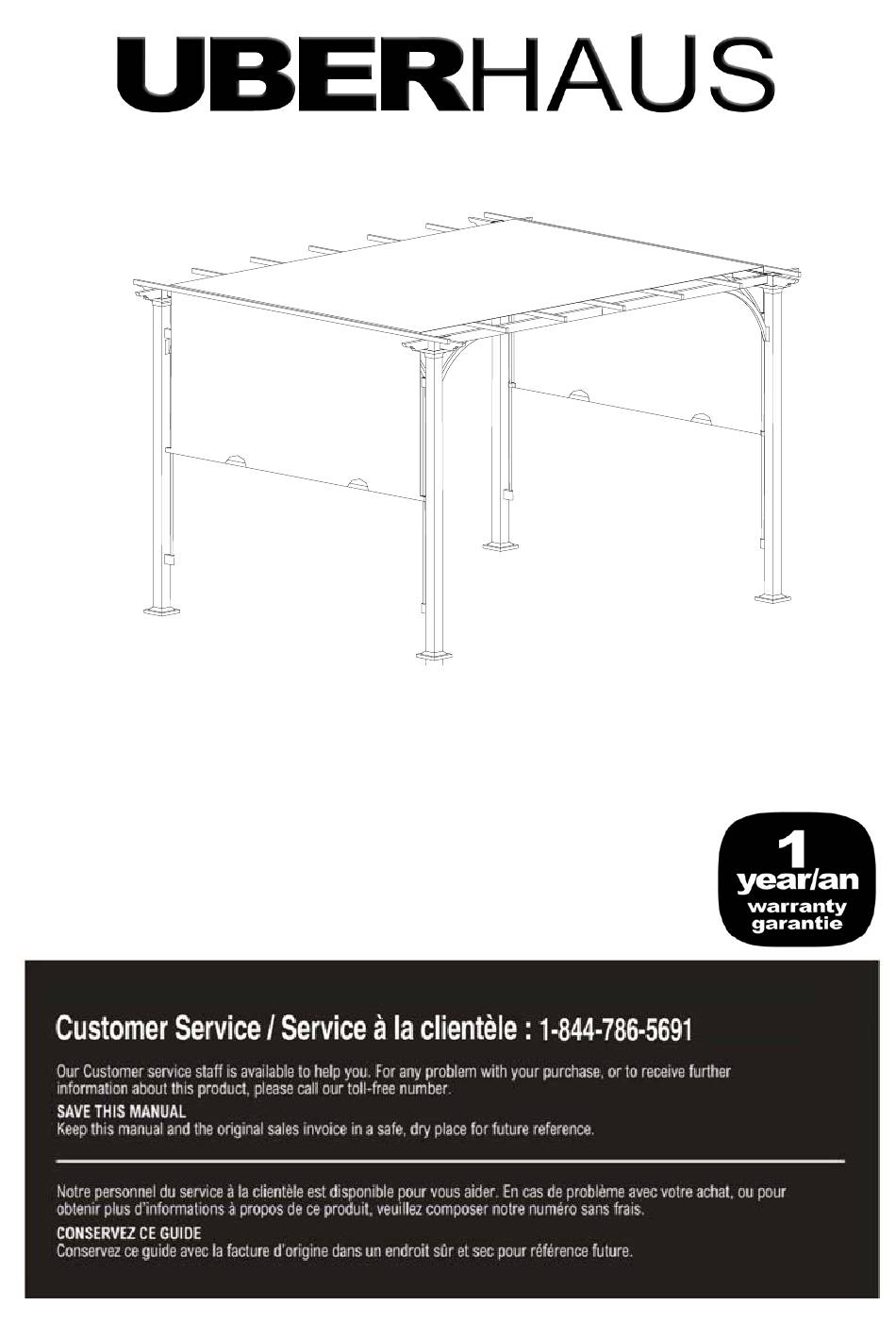

  • Page 1 Model/Modèle : 38115201 Pergola Operators’ Manual (p. 2) Pergola Guide de l'utilisateur (p. 7)
  • Page 2 WARNING! To reduce the risk of serious injury or damage to equipment, read all following safety instructions before assembling and using the sun shelter. Failure to follow these warnings may result in serious injury or death. • Keep all children and pets away from assembly area. Children and pets should be supervised while pergola is being assembled.
  • Page 3: Care And Maintenance

    PREPARATION: Required for Assembly: Before beginning assembly of the product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product. Request the help of 3 other people when assembling or moving the product.
  • Page 4: Parts List

    Parts List Description Part Part No Image Top bar PG0080XF101 Fixed beam PG0080XF102 Support beam PG0080XF103 Corner PG0080XF104 connector 1 Corner PG0080XF105 connector 2 Post1 PG0080XF106 Post2 PG0080XF107 Stake base PG0080XF108 Base protestor PG0080XF109 Arch support PG0080XF110 frame 1 Arch support PG0080XF111 frame 2 Clasp(4PCS...
  • Page 5 PERGOLA ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. Item identification: For ease of identification, all parts are labelled to correspond to the step number in which the part is used.
  • Page 6: Hardware Pack

    Hardware Pack 1 Part Description Part No Quantity Image M6*15 Bolt BM06015C 24 PCS M6 Washer UD06C 36 PCS M6*45 Bolt SM06045 12 PCS M6 Wrench W10D 1 PC Fig.1: Connect fixed beam (B) and support bar (B1) with corner connector 1 (C) by bolt (AA) and washer (BB). Fig.1-1: Connect fixed beam (B) and support bar (B1) with corner connector 2 (D) by bolt (AA) and washer (BB).
  • Page 7 Fig.3: Attach base protector (H) to post 1&2 (E&F), attach post base (G) to post (E&F) with a bolt (DD) and washer (BB) Fig.4: Place small connector (L) onto guideway bar (N) through the bottom of guideway bar (N). Fig.5: Insert guideway bar (N) into small connector (L) located on the top of post 1&2 (E&F), then attach them...
  • Page 8 AVERTISSEMENT! Afin de réduire le risque de blessures graves ou de dommages à l’équipement, lire toutes les instructions ci-dessous avant d’assembler et d’utiliser la pergola. Négliger de suivre ces avertissements peut provoquer des blessures graves ou la mort. • Gardez les enfants et les animaux de compagnies loin de l’aire d’assemblage. Les enfants et les animaux devraient être surveillés pendant l’assemblage de la pergola.
  • Page 9: Soin Et Entretien

    PRÉPARATION: Requis pour le montage : Avant de commencer le montage du produit, vérifiez que toutes les pièces sont présentes. Comparez-les pièces avec la à liste du contenu de l’emballage et à la liste du matériel. Si une pièce est manquante ou endommagée, n’essayez pas d’assembler le produit. Formez une équipe de quatre personnes pour monter ou déplacer le produit.
  • Page 10: Liste De Pièces

    Liste de pièces Descri Pièces Image ption ntité Barre du toit PG0080XF101 Poutre de fixation PG0080XF102 Barre de support PG0080XF103 Raccord du coin PG0080XF104 Raccord du coin PG0080XF105 Poteaux PG0080XF106 Poteaux PG0080XF107 Base du poteau PG0080XF108 Cache-base PG0080XF109 Support arqué PG0080XF110 Support arqué...
  • Page 11 DIRECTIVES D’ASSEMBLAGE DE LA PERGOLA Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre pergola, du début à la fin. Identification des pièces : pour faciliter leur identification, toutes les pièces sont étiquetées et l'étiquette correspond au numéro de l’étape dans laquelle la pièce sera utilisée.
  • Page 12 Liste de pièces 1 Pièces Description Quantité Image Boulon M6*15 BM06015C 24 Pièces Rondelle M6 UD06C 36 Pièces Boulon M6*45 SM06045C 12 Pièces Clé M6 W10D 1 Pièce Fig.1: Connectez les poutres de fixation (B) et les barres de support (B1) à l’aide du raccord du coin 1 (C) avec boulons (AA) et rondelles (BB).
  • Page 13 Fig.3: Introduisez les couvre-bases (H) dans les poteaux 1 et 2 (E et F), fixez les bases du poteau (G) aux poteaux (E et F) avec boulons (DD) et rondelles (BB) Fig.4: Intallez le petit raccord (L) sur la barre de guide (N) sur le côté...
  • Page 14: Warranty

    Garantie Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conçus pour répondre à des normes de haute qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication pour 1 an suivant la date d’achat. Cette garantie n’a aucune incidence sur vos droits légaux.
