BOSS 230V
Brevettato - Patent 0000267203
Operatore
Alimentazione
Opérateur
Alimentation
Operator
Power Supply
BOSS 230V
MASTER DX
230V ~ 50-60Hz
BOSS 230V
MASTER SX
Lunghezza max leva
basculante
Superficie max basculante
Max. longueur levier
Max. surface basculante
basculante
Max. door surface
Door lever's max. length
83 cm
ITALIANO pag. 04 / FRANÇAIS pag. 22 / ENGLISH page 40
Larghezza max basculante
Max. largeur basculante
Max. door width
9 m
2
2,96 m
MASTER IP44
Altezza max basculante
Max. hauteur basculante
Max. door height
2,5 m
Codice
Code
Code
AA40833
AA40834

Advertisement

Table of Contents
loading

Related Manuals for RIB BOSS 230V MASTER DX

Summary of Contents for RIB BOSS 230V MASTER DX

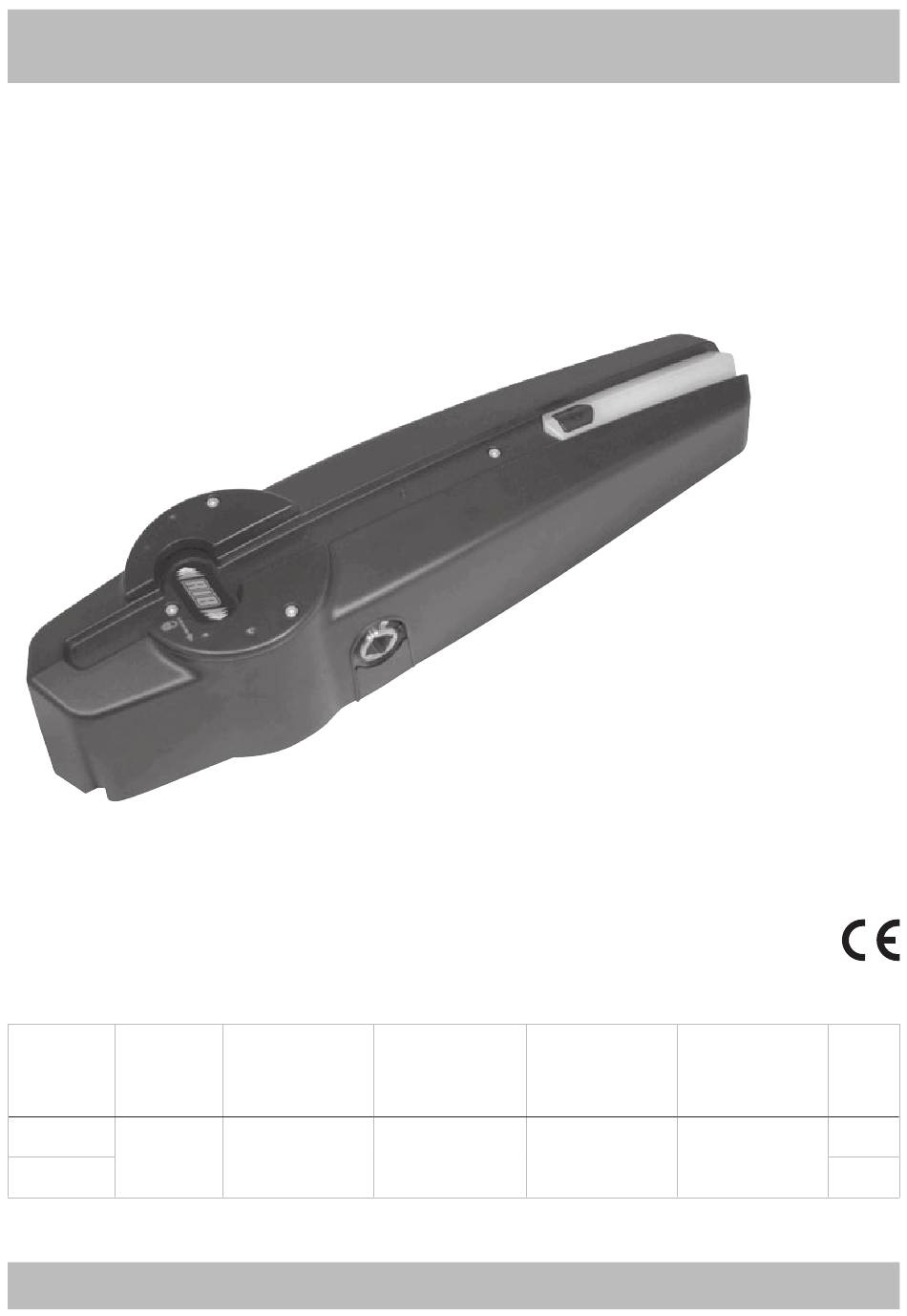

  • Page 1 BOSS 230V MASTER IP44 Brevettato - Patent 0000267203 Lunghezza max leva basculante Operatore Alimentazione Superficie max basculante Larghezza max basculante Altezza max basculante Codice Opérateur Alimentation Max. longueur levier Max. surface basculante Max. largeur basculante Max. hauteur basculante Code basculante Operator Power Supply Max.

  • Page 2: Importanti Istruzioni Per La Sicurezza

    (par exemple en l’installant dans un tableau fermé à clé). 2° - Per la sezione ed il tipo dei cavi RIB consiglia di utilizzare un cavo di tipo 2° - En ce qui concerne la section et le type des câbles, RIB conseille d’utiliser un H05RN-F con sezione minima di 1,5 mm 2 e comunque di attenersi alla câble de type H05RN-F ayant une section minumum de 1,5 mm 2 et de toute...
  • Page 3 (for example by installing inside a locked board). 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type with 1,5 sqmm minimum section and, however, to keep to the IEC 364 and installation standards in force in your country.

  • Page 4: Caratteristiche Tecniche

    ACG8722 ACG8725 ACG8720 n° 1 - AA40833 - BOSS 230V MASTER dx con finecorsa senza longherone n° 1 - ACG8188 - Longherone L = 1,95 m per basculante non predisposta alla motorizzazione n° 1 - ACG8189 - Longherone L = 0,8 m per basculante predisposta alla motorizzazione n°...
  • Page 5 La leva della basculante deve avere una lunghezza massima di 83 cm 1 - Operatore BOSS 2 - Antenna radio 3 - Lampeggiatore 4 - Selettore a chiave BLOCK WIRELESS 5 - Fotocellule interne CONTROLLO PRE-INSTALLAZIONE Per porte con larghezza fino a 2,96 m, altezza massima 2,5 m o comunque fino a 9 m di superficie e leva della basculante con lunghezza massima 83 cm, si utilizza un BOSS (AA40833) montato come mostra la Fig.
  • Page 6 MONTAGGIO BOSS IN POSIZIONE CENTRALE PER PORTE FINO A 9 m APPLICAZIONE LONGHERONE LUNGO (PER BASCULANTI NON APPLICAZIONE LONGHERONE CORTO (PER BASCULANTI PREDISPOSTE ALLA MOTORIZZAZIONE) PREDISPOSTE ALLA MOTORIZZAZIONE) Cod. ACG8188 Cod. ACG8189 Posizionare il longherone tenendo la parte superiore (asola passaggio cavi elettrici) rivolta Calcolate la quota L = C - 410 [mm] a cui deve essere fissato verticalmente il longherone verso l’alto (Fig.
  • Page 7 INSERIMENTO DEL TUBO DI TRASMISSIONE NELL’OPERATORE MONTAGGIO DELL’OPERATORE AL LONGHERONE - Tagliare il tubolare quadro 20x20 ACG8710 così che la sua lunghezza B sia pari - Fissare BOSS con il tubolare al longherone con le viti in dotazione (Fig. 11-12-13-14-15). alla larghezza interna tra i due foderi A - 10 mm.
  • Page 8 FISSAGGIO GRUPPO RINVIO LATERALE - Inserire le boccole con i grani da entrambi i lati del tubolare quadro 20x20 (Fig. 16). - Fissare gli angolari di supporto regolabili al telaio mobile della porta basculante in asse con il tubolare quadro (Fig. 17). ATTENZIONE: viti di fissaggio non in dotazione. - Inserire le boccole nei supporti (Fig.
  • Page 9 FISSAGGIO TUBOLARE E LEVE DI RINVIO LATERALE - Dopo aver fatto sporgere alle estremità il tubolare dalle boccole in egual misura, iniziare a bloccare i grani situati sull’albero di traino (Fig. 24-25), sulle boccole di centraggio (Fig. 26) e i loro relativi controdadi.

  • Page 10: Collegamento Elettrico

    COLLEGAMENTO ELETTRICO Dopo aver tolto il coperchio dal contenitore del quadro elettrico (Fig. 33) eseguire il collegamento elettrico come da Fig. 79 per potere comandare a uomo presente la basculante. ATTENZIONE: per garantire IPX4 è necessario montare i passacavi in gomma, presenti all’interno del quadro elettronico, negli appositi fori sul contenitore (Fig.
  • Page 11 FINECORSA CHIUSURA FINECORSA APERTURA CAMME ROSSA CAMME VERDE REGOLAZIONE FINECORSA APERTURA REGOLAZIONE FINECORSA CHIUSURA...
  • Page 12 FISSAGGIO CARTER - Eseguire il montaggio della manopola fissa (quella senza indicazione dello sblocco) sul carter utilizzando l’apposita vite, dado e rondella in dotazione, inserendoli dalla parte opposta dello sblocco (Fig. 45). - Innestare il connettore del gruppo illuminatore con il connettore del cavetto che fuoriesce dal contenitore del quadro elettrico (Fig.
  • Page 13 SBLOCCO INTERNO A MANIGLIA BOSS viene normalmente fornito con una maniglia di sblocco azionabile dall’interno dell’abitazione (Fig. 53). In caso di mancanza di energia elettrica, ruotate la maniglia DX, se lo sblocco è a destra, in senso antiorario o la maniglia SX, se lo sblocco è...

  • Page 15: Manutenzione

    SBLOCCO CHIAVE A BRUGOLA CON SERRATURA E’ possibile effettuare lo sblocco dall’esterno, utilizzando l’accessorio cod.ACG8732 con - Inserire una chiave a brugola n° 6 nel foro della piastrina fino a raggiungere la boccola di chiave personalizzata. sblocco (Fig. 77). Per il montaggio vedere le istruzioni specifiche inserite nell’accessorio. - Ruotare la chiave esagonale nel senso indicato dall’adesivo applicato sulla basculante, fino ad ottenere lo sblocco dell’operatore (Fig.

  • Page 16: Collegamenti Elettrici

    COLLEGAMENTI ELETTRICI BOSS 230V CRX AC07095 PHOT 24VAC K COVER EDGE K BUTTON A* TEST A* A TERRA COPERCHIO ILLUMINATORE ALIMENTAZIONE COPERCHIO CONNETTORE ANTENNA CONDENSATORE LAMPEGGIATORE MOTORE FINECORSA ENCODER...
  • Page 17 A - CONNESSIONI Alimentazione 230Vac 50/60Hz Contatto impulso singolo (NA) K LINEA TERRA MESSA A TERRA MOTORE LINE EARTH MOTOR EARTH Comune dei contatti Contatto fotocellule (NC) Comune dei contatti Contatto costa (NC) - per intervento sia in apertura che in chiusura Comune dei contatti 1 - 2...
  • Page 18 PROGRAMMAZIONE B - SETTAGGI PULSANTE DI COMANDO K COVER (morsetti 13-14). È il pulsante presente sul carter. MICROINTERRUTTORI PER PROCEDURE Se DIP1 su ON => Esegue un comando ciclico dei comandi DIP 1 Comando impulso singolo (K, K COVER e RADIO) passo passo (ON) - automatico apre-stop-chiude-stop-apre ecc….
  • Page 19 COSTA (morsetti 4 e 5) CANCELLAZIONE TOTALE CODICI TELECOMANDI Se durante un ciclo di funzionamento le coste intervengono per 2 volte, dopo il secondo La cancellazione può essere eseguita con la porta in qualsiasi posizione. impatto la porta esegue una piccola inversione per poi fermarsi nella condizione di 1 - Chiudere il jumper JP1 e successivamente premere e mantenere premuto il pulsante allarme, segnalata dalla luce di cortesia che lampeggia 300 ms ON e 2 sec.

  • Page 20: Risoluzione Problemi

    TABELLA SEGNALAZIONI E ALLARMI LAMPEGGIATORE E LUCE DI CORTESIA SEGNALAZIONE DA LUCE SEGNALAZIONE DA EVENTO CAUSA DI CORTESIA LAMPEGGIATORE Guasto, filo staccato o sblocco manuale Allarme encoder guasto. 2 sec. ON e 400 ms OFF sempre. Accesa per 1 minuto. azionato.
  • Page 21 OPTIONAL Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione. SBLOCCO CHIAVE A BRUGOLA CON SERRATURA SBLOCCO A FILO cod. ACG8730 cod. ACG8732 FIT SLIM FOTOCELLULE NOVA WIRELESS Segnalazione batteria scarica - portata 30 m - durata batterie oltre 3 anni COPPIA FOTOCELLULE DA PARETE cod.
  • Page 22 CARACTERISTIQUES TECHNIQUES / INSTALLATION BOSS 230V MASTER Portes basculantes max. 9 m AA40833 ACG8188 ACG8189 ACG8710 ACG8726 ACG8722 ACG8725 ACG8720 n° 1 - AA40833 - BOSS 230V MASTER de droite avec fin de course sans longeron n° 1 - ACG8188 - Longeron L = 1,95 m pour bascule pas prévue à...
  • Page 23 Le levier de la basculante doit avoir une longueur de max. 83 cm 1 - Opérateur BOSS 2 - Antenne radio 3 - Feu clignotant 4 - Sélecteur à clé BLOCK WIRELESS 5 - Photocellules intérieures CONTROLE DE PRE-INSTALLATION Pour des portes avec une largeur allant jusqu’à 2,96 m, hauteur maximale 2,5 m ou jusqu’à une superficie de 9 m et levier de la basculante avec une longueur maximale de 83 cm, on utilise un BOSS (AA40833) installé...
  • Page 24 MONTAGE BOSS EN POSITION CENTRALE POUR PORTES JUSQU’À 9 m APPLICATION D’UN LONG LONGERON (POUR PORTES BASCULANTES APPLICATION DU LONGERON COURT (POUR PORTES BASCULANTES SANS MOTORISATION PRÉVUE) AVEC MOTORISATION PRÉVUE) Code ACG8188 Code ACG8189 Positionner le longeron en tenant la partie supérieure (fente pour le passage des câbles Calculer la cote L = C - 410 [mm] à...
  • Page 25 INTRODUCTION DU TUBE DE TRANSMISSION DANS L’OPÉRATEUR MONTAGE DE L’OPÉRATEUR AU LONGERON - Couper le tube carré 20x20 ACG8710 afin que sa longueur B soit égale à la - Fixer BOSS avec le tube au longeron à l’aide des vis fournies (Fig. 11-12-13-14-15). largeur interne entre les deux fourreaux A - 10 mm.
  • Page 26 FIXATION DU GROUPE RENVOI LATÉRAL - Introduire les bagues avec les goujons des deux côtés du tube carré 20x20 (Fig. 16). - Fixer les cornières de support réglables au châssis mobile de la porte basculante en axe avec le tube carré (Fig. 17). ATTENTION: les vis pour la fixation ne sont pas fournies. - Introduire les bagues dans les supports (Fig.
  • Page 27 FIXATION DU TUBE ET DES LEVIERS DE RENVOI LATÉRAL - Après avoir fait dépasser de la même longueur le tube aux extrémités des bagues, commencer à bloquer les goujons se trouvant sur l’arbre de traction (Fig. 24-25), sur les bagues de centrage (Fig.

  • Page 28: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE Après avoir ôté le couvercle du tableau électrique (Fig. 33) effectuer les raccordements électriques comme illustré à la Fig. 79 pour pouvoir commander avec l’aide d’une personne la porte basculante. ATTENTION: pour garantir l’IPX4, il faut nécessairement monter les passe-câbles en caoutchouc se trouvant dans le tableau électronique dans les trous sur le conteneur (Fig.
  • Page 29 FIN DE COURSE FERMETURE FIN DE COURSE OUVERTURE CAME ROUGE CAME VERTE RÉGLAGE DU FIN DE COURSE OUVERTURE RÉGLAGE DU FIN DE COURSE FERMETURE...
  • Page 30 FIXATION DU CARTER - Monter le bouton rotatif fixe (celui sans indication de déblocage) sur le carter à l’aide des vis, de l’écrou et de la rondelle prévus à cet effet, en les introduisant dans la partie opposée du déblocage (Fig. 45). - Raccorder le connecteur du groupe d’éclairage avec le connecteur du câble sortant de la boîte du tableau électrique (Fig.
  • Page 31 DÉBLOCAGE INTERNE À POIGNÉE BOSS est généralement livré avec une poignée de déblocage pouvant être actionnée de l’intérieur de l’habitation (Fig. 53). En cas de coupure de courant, faire tourner la poignée de droite si le déblocage est à droite, dans le sens antihoraire ou la poignée de gauche si le déblocage est à...

  • Page 33: Entretien

    DEBLOCAGE CLE D’ALLEN AVEC SERRURE Il est possible de débloquer la porte de l’extérieur à l’aide de l’accessoire cod. ACG8732 - Introduire une clé Allen n°6 dans le trou de la plaque jusqu’à atteindre la bague de avec clé personnalisée. déblocage (Fig.

  • Page 34: Branchements Électriques

    BRANCHEMENTS ÉLECTRIQUES BOSS 230V CRX AC07095 PHOT K COVER 24VAC EDGE K BUTTON A* TEST A* A TERRE COUVERTURE ÉCLAIRAGE PUISSANCE COUVERTURE CONNEXION ANTENNE CONDENSEUR CLIGNOTANT MOTEUR FIN DE COURSE ENCODER...
  • Page 35 A - BRANCHEMENTS Alimentation 230Vac 50/60Hz Contact impulsion indépendante (NA) K LIGNE TERRE TERRE MOTEUR LINE EARTH MOTOR EARTH Commun des contacts Contatto fotocellule (NC) Commun des contacts Contact profil palpeur (NC) - pour intervention tant en ouverture qu’en fermeture Commun des contacts 1 - 2 Commun des contacts...
  • Page 36 PROGRAMMATION B - CONFIGURATIONS TOUCHE DE COMMANDE K COVER (bornes 13-14) C’est la touche se trouvant sur le carter. Si le DIP1 est sur ON => Elle effectue une commande MICROINTERRUPTEURS POUR PROCÉDURES cyclique des commandes ouvrir- DIP 1 Commande impulsion indépendante (K, K COVER et RADIO) pas à pas (ON) - stop-fermer-stop-ouvrir, etc.
  • Page 37 CÔTES (bornes 4 e 5) SIGNALISATION DE LA MÉMOIRE SATURÉE Si pendant un cycle de fonctionnement , les côtes interviennent 2 fois, après le deuxième Après avoir mémorisé 64 codes radio pour la commande de la basculante et 64 codes impact la porte effectue une petite inversion pour stopper ensuite en état d’alarme, qui est radio pour la veilleuse, la led verte DL2 et la veilleuse clignotent 6 fois de suite pour signalé...
  • Page 38 TABLEAU DES SIGNALISATIONS ET ALARMES DU CLIGNOTEUR ET DE LA VEILLEUSE SIGNALISATIONS SIGNALISATIONS ÉVÉNEMENT CAUSE DE LA VEILLEUSE DU CLIGNOTEUR Panne, fil détaché ou déblocage manuel Alarme encoder en panne. 2 sec. ON et 400 ms OFF toujours. Allumée pendant 1 minute. actionné.
  • Page 39 OPTIONS Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants. DÉBLOCAGE A FIL DEBLOCAGE CLE D’ALLEN AVEC SERRURE code ACG8732 code ACG8730 FIT SLIM PHOTOCELLULES NOVA WIRELESS Signalisation batterie déchargée - portée 30 m - durée batteries de plus de 3 années PAIRE DE PHOTOCELLULES MURALES code ACG8032 code ACG8047...

  • Page 40: Technical Features

    TECHNICAL DATA / INSTALLATION BOSS 230V MASTER Doors of max. 9 / 0,355 m AA40833 ACG8188 ACG8189 ACG8710 ACG8726 ACG8722 ACG8720 No. 1 - AA40833 - Right-hand side BOSS 230V MASTER with limit switches, without mounting plate. No. 1 - ACG8188 - Mounting plate L = 1,95 m for manual up-and-over applications. No.

  • Page 41: Pre-Installation Check

    The door lever’s length cannot exceed the 83 cm 1 - BOSS operator 2 - Aerial 3 - Blinker 4 - BLOCK WIRELESS key selector 5 - Photoelectric cells (internal) PRE-INSTALLATION CHECK For doors with a total width up to 2,96 m, maximum height 2,5 m or a total surface area of 9 square metres and door lever’s length with maximum length 83 cm, a BOSS (AA40833) device should be used;...
  • Page 42 CENTRAL POSITIONING AND ASSEMBLY OF BOSS FOR DOORS UP TO 9 m LONG MOUNTING PLATE (FOR NON-AUTOMATED UP-ANDOVER SHORT MOUNTING PLATE (FOR AUTOMATED UP-AND-OVER DOORS) DOORS) Code ACG8189 Code ACG8188 Calculate the length, L = C - 410 [mm], to which the mounting plate should be vertically fixed (Fig.
  • Page 43 TRANSMISSION TUBE INSERTION INTO THE OPERATOR OPERATOR ASSEMBLY TO THE MOUNTING PLATE - Cut the 20 x 20 square tubing, ACG8710, in order that length B is equal to the - Fix BOSS to the mounting plate with the tubing using the screws supplied (Fig. 11, 12, 13, internal width between the two sleeves shown as A - 10 mm.
  • Page 44 CORNER TRACK BLOCK FIXING - Insert the bushing with locking pins for both sides of the square tubing (20 x 20) as per Fig. 16. - Fix the adjustable support angle bars to the moveable up-and-over door frame in line with the square tubing (Fig. 17). WARNING: fastening screws not supplied. - Insert bushings in the supports (Fig.
  • Page 45 CORNER TRACK BLOCK TUBING AND LEVER FIXING - After having extended the bushing tubing to the same extension and furthest possible extent, begin to lock the pins positioned on the track shaft into position (Fig. 24-25), on the centring bush (Fig. 26) and relative lock nuts. - Insert the lever into the sleeve and the welded bushing into the square tubing (Fig.

  • Page 46: Electrical Connection

    ELECTRICAL CONNECTION Remove the cover from the electrical switchboard (Fig. 33) and carry out the electrical connection as shown in Fig. 79 in order to check ‘dead man’s switch’ control to up-and-over door commands. WARNING: IPX4 can only be guaranteed by mounting the rubber cable fairleads in the electrical switchboard into the relative container holes (Fig.
  • Page 47 CLOSURE LIMIT SWITCHES OPENING LIMIT SWITCHES RED CAM GREEN CAM OPENING LIMIT SWITCHES ADJUSTMENT CLOSURE LIMIT SWITCHES ADJUSTMENT...
  • Page 48 CASING MOUNTING - Mount the fixed handle (without release warning) on the casing using the screws, bolt and washer supplied, inserting them on the opposite side to the release device (Fig. 45). - Connect the illuminator unit connector to the cable leading from the electrical switchboard (Fig. 46 and 47). - Insert the casing on the reducer, making sure to position it on the mounting plate in the appropriate position and centre the release spar with the predrilled holes on the casing.
  • Page 49 INTERNAL RELEASE DEVICE HANDLE BOSS is generally supplied with a manual release device handle that can be operated from inside the premises (Fig. 53). In the event of power failure, turn the right-hand-side handle anticlockwise if the release mechanism is positioned to the right or the left-hand-side handle clockwise if the release mechanism is positioned to the left.

  • Page 51: Maintenance

    ALLEN KEY LOCK UNLOCKING RELEASE It is also possible to release the locking device from the outside using auxiliary device code - Insert an allen wrench (no. 6) in the hole of the plate as far as the release device bushing ACG8732 and customised key.
  • Page 52 ELECTRIC CONNECTIONS BOSS 230V CRX AC07095 PHOT K COVER 24VAC EDGE K BUTTON A* TEST A* A EARTH COVER LAMP MAIN POWER COVER CONNECTOR ANTENNA MOTOR CAPACITOR BLINKER MOTOR LIMIT SWITCH ENCODER...
  • Page 53 A - CONNEXIONS 230Vac 50/60Hz power supply Single pulse contact (NA) K LINE EARTH MOTOR EARTH Common to contacts Contact for photocells (NC) Common to contacts Facet contact (NC) - for opening and closing interventions Common to contacts Common to contacts 1 - 2 A* TEST - 24 Vac facet auto-test power A* - 24Vac accessory power...
  • Page 54 PROGRAMMING B - SETTINGS the door open, until the switch is pressed down, or while the clock is activated. All command functions are disabled when the door is in an open position. When the switch is released or the preset clock time expires, the door closes immediately. SYSTEM MICROSWITCHES DIP 1 Single pulse contact (K, K COVER and RADIO) stepper (ON) - automatic (OFF) K COVER CONTROL BUTTON...
  • Page 55 SAFETY STRIP ALARM (terminals 4 - 5) MEMORY FULL WARNING If safety strips are activated twice during any operating cycle, the door reverses slightly The DL2 green LED lamp and courtesy light blink on and off 6 times to signal that the after the second activation signal and then stops and signals alarm conditions;...

  • Page 56: Troubleshooting

    TABLE: FLASHING LIGHT AND COURTESY LIGHT WARNING SIGNALS AND ALARMS COURTESY LIGHT FLASHING LIGHT EVENT CAUSE WARNING SIGNAL WARNING SIGNAL Failure, detached wire or manual release Out of order encoder alarm. Constant. 2 seconds ON and 400 ms OFF. Light on for 1 minute. activated.
  • Page 57 ACCESSORIES For the connections and the technical data of the optional equipments follow the relevant handbooks. ALLEN KEY LOCK UNLOCKING RELEASE CABLE UNLOCKING RELEASE code ACG8730 code ACG8732 FIT SLIM PHOTOCELLS NOVA WIRELESS empty batteries warning - range 30 m - more than 3 years batteries life PAIR OF PHOTOCELLS FOR THE WALL-INSTALLATION code ACG8032 code ACG8047...
  • Page 58 NOTES...
  • Page 59 ® AZIENDA CON SISTEMA R.I.B. S.r.l. DI QUALITÀ CERTIFICATO 25014 Castenedolo - Brescia - Italy DA DNV Via Matteotti, 162 Tel. ++39.030.2135811 COMPANY WITH QUALITY Fax ++39.030.21358279 - 21358278 SYSTEM CERTIFIED BY DNV www.ribind.it - ribind@ribind.it automatismi per cancelli automatic entry systems DICHIARAZIONE DI CONFORMITÁ...
  • Page 60 CPL1219 Coperchio encoder CVA1775 Pass.gomma Aperto 843 BOSS BC00239 Circ. forcel. BOSS 230V CPL1134 Guida Cavi Motore BOSS CVA1916 Adesivo Ovale Rib BOSS AC07095 Sch. BOSS 230V CRX CPL1352 Carter BOSS CVA1917 Adesivo Attenzione BOSS CAL1240 Semiguscio Sx BOSS CPL1353 Contenitore Q.e.
