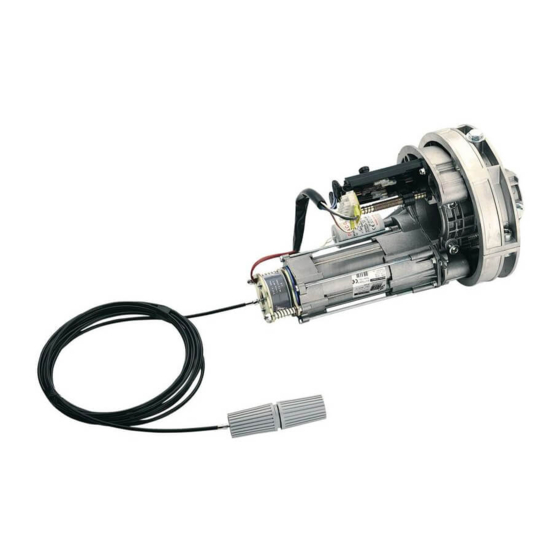

RIB JOLLY Instructions Manual

ISTRUZIONI SEMPLIFICATE PER JOLLY CON J Wi-Fi

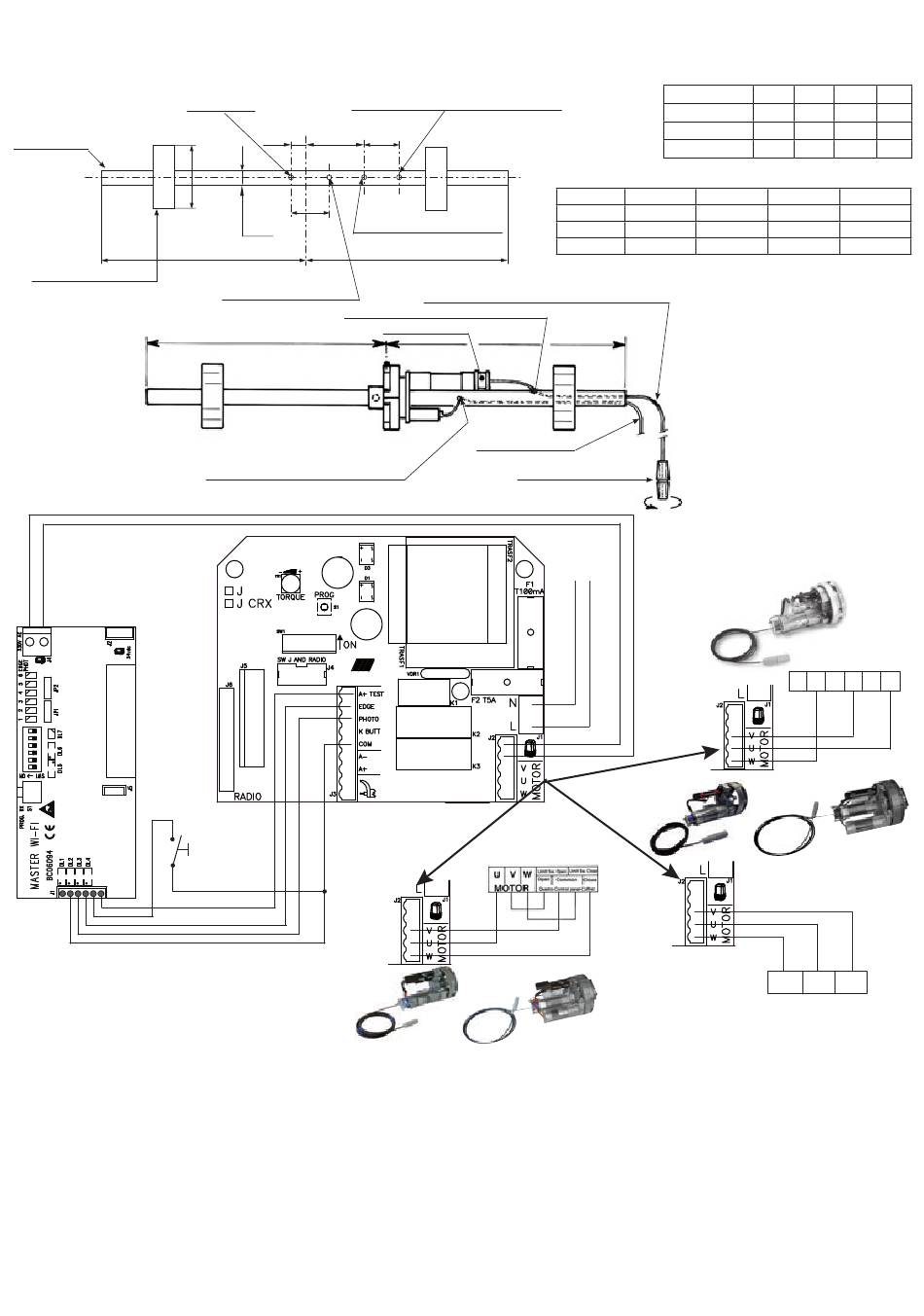

1° Collegamento del motore e del MASTER Wi-Fi
Ø
Palo (tubo)
=
Scatola portamolla
VERDE => PED
GRIGIO => COM
GIALLO => EDGE
NERO => PHOT
BIANCO => PULSANTE
DI COMANDO
MARRONE => A+ TEST
2° Montaggio, alimentazione, allineamento e memorizzazione della fotocellula NOVA WI-
FI
Fissare le fotocellule ai pilastri o alle colonnine.
Posizionare sia sul trasmettitore che sul ricevitore il microinterruttore 1 su ON (i restanti
microinterruttori devono rimanere su OFF).
Inserire le batterie AA (cod. ACG9519) nelle apposite sedi facendo attenzione alla polarità.
Trasmettitore TX => Il led verde del trasmettitore si accende per 10 secondi segnalando il
corretto funzionamento, poi si spegne ma il trasmettitore rimane attivo.
Ricevitore RX => Il led rosso si accende per 3 secondi, se dopo 3 secondi si spegne, orientare
i gruppi ottici fin quando il led rosso si accende fisso, dopo 3 minuti
dall'inserimento batterie il led rosso si spegne, se volete rinnovare altri 3
minuti premete il tastino S3 PROG TX
Per eseguire la memorizzazione seguire la seguente procedura:
1.Abilitare ad ON il DIP 1 di SW1 sul MASTER Wi-Fi
2. Premere il tasto PROG RX che si trova sul MASTER Wi-Fi => il led bicolore EDGE PHOT 1 si
accende rosso lampeggiando per 1 minuto (tempo utile per eseguire la memorizzazione).
Foro Ø 12 in verticale (per il cavo del freno) JOLLY - JOLLY ONE
Foro Ø 12
Foro Ø 12 frontale (per il cavo del freno) JOLLY BIG
A B
D
ø
Foro Ø 12 (per il cavo elettrico)
IMPORTANTE
Foro Ø 10,5 - JOLLY BIG
Foro Ø 12 mm (entrata del cavo dello sblocco)
=
Foro Ø 12 mm (entrata del cavo elettrico)
PULSANTE
DI COMANDO
C
=
Rispettate il raggio della curva (minimo 15 cm)
Elettrofreno
=
Cavo Elettrico
Manopola di sblocco
JOLLY ONE FIN MEC
JOLLY BIG FIN MEC
3. Premere il tasto S3 PROG TX sul ricevitore fotocellula => sul MASTER Wi-Fi il led bicolore
EDGE PHOT 1 da rosso lampeggiante diventa verde e un tono di buzzer segnala la corretta
memorizzazione della fotocellula, subito dopo si accende lampeggiante rosso il led bicolore
EDGE PHOT 2.
4. Lasciare trascorrere un minuto ed il led bicolore EDGE PHOT 2 si spegnerà oppure premere
il tasto PROG. RX per 4 volte per terminare la procedura di memorizzazione => tutti i led
bicolore EDGE PHOT devono risultare spenti.
3° Alimentazione del lampeggiatore SPARK Wi-Fi
Inserire le batterie in dotazione C (cod.ACG9518 n° 3 pezzi) nelle apposite sedi facendo
attenzione alla polarità.
Non montare il diffusore arancione per poter eseguire la memorizzazione sulla scheda MASTER
Wi-Fi (punto 6)
JOLLY
JOLLY ONE
JOLLY BIG
JOLLY 20 JOLLY 22-22S
JOLLY ONE JOLLY ONE
Ø MOLLA 200 220
ø PALO 48 60
In caso il motore, visto dall'interno
del fabbricato, venga installato
rivolto a sinistra, invertire V con W.
POWER
A B C D
45 250 200
35 250 200
40 300 200 102
JOLLY 24
JOLLY BIG JOLLY BIG
240 280
76 102
JOLLY 20
JOLLY 22
JOLLY 22S
JOLLY 24
7 6 0 5 4 R
JOLLY ONE
JOLLY BIG
CLOSE OPEN
COM
LSC LSO
