Kübler 8.5834.GK Series Installation Manual

Installationsanleitung /
Drehgeber mit Statorkupplung (8.5834.GKXX.XXXX / 8.5873.GKXX.XXXX) /
Encoder with stator coupling (8.5834.GKXX.XXXX / 8.5873.GKXX.XXXX)
Montage /

assembly

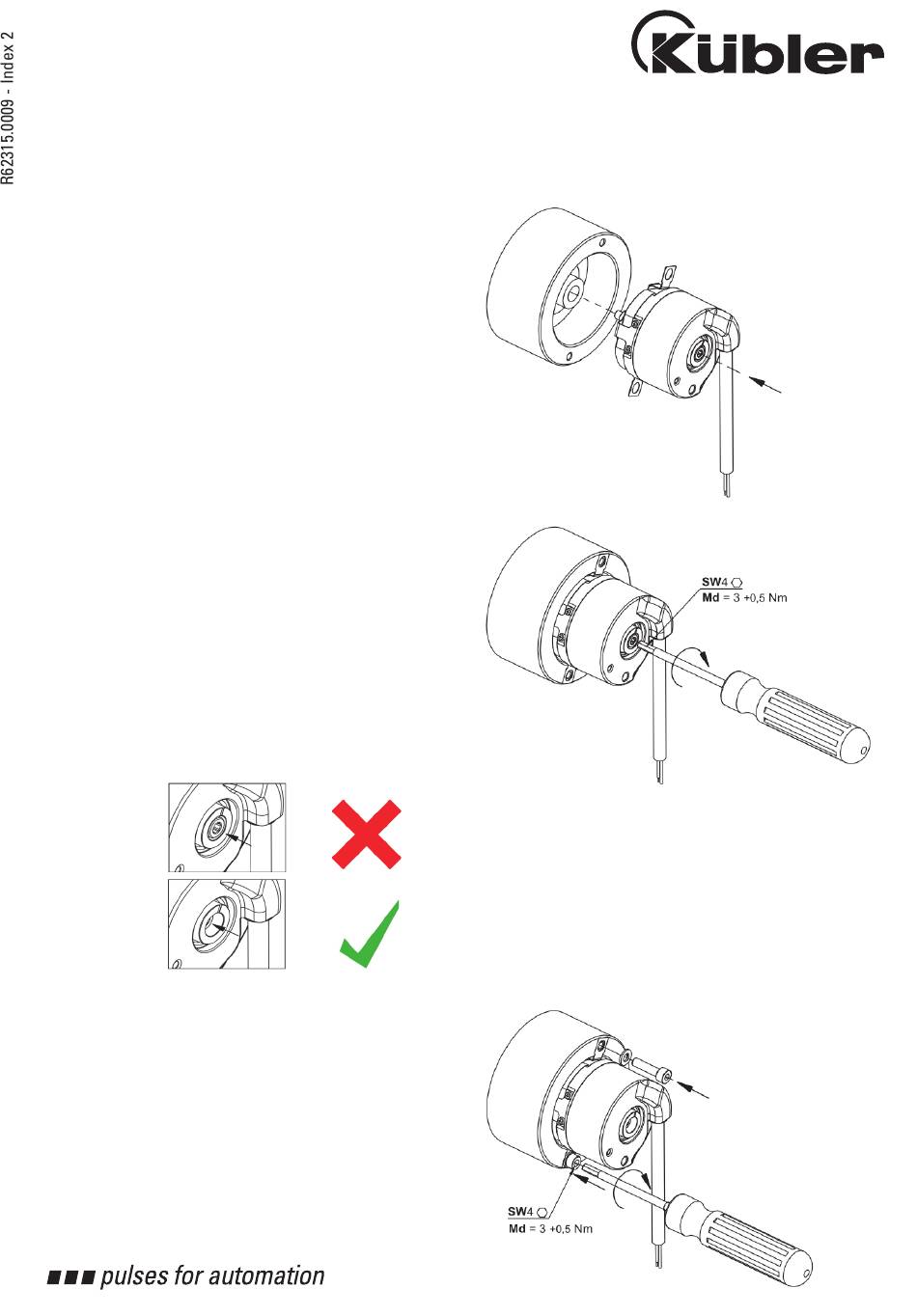

1. Drehgeber in die Motorwelle einfügen.
Slip the encoder on the motor shaft.
2. Durch das Anziehen der Spannschraube
wird der Drehgeber in den Konus gezogen.
Tighten the clamping screw to pull the
encoder over the tapered shaft section.
3. Statorkupplung mit 2 Schrauben und
Unterlegscheiben befestigen.
Fasten stator coupling with 2 screws
and washers.
Installation manual
Falsch: Schraube nicht versenkt.
Wrong: Screw not countersunk.
Richtig: Schraube versenkt.
Right: Screw countersunk.
