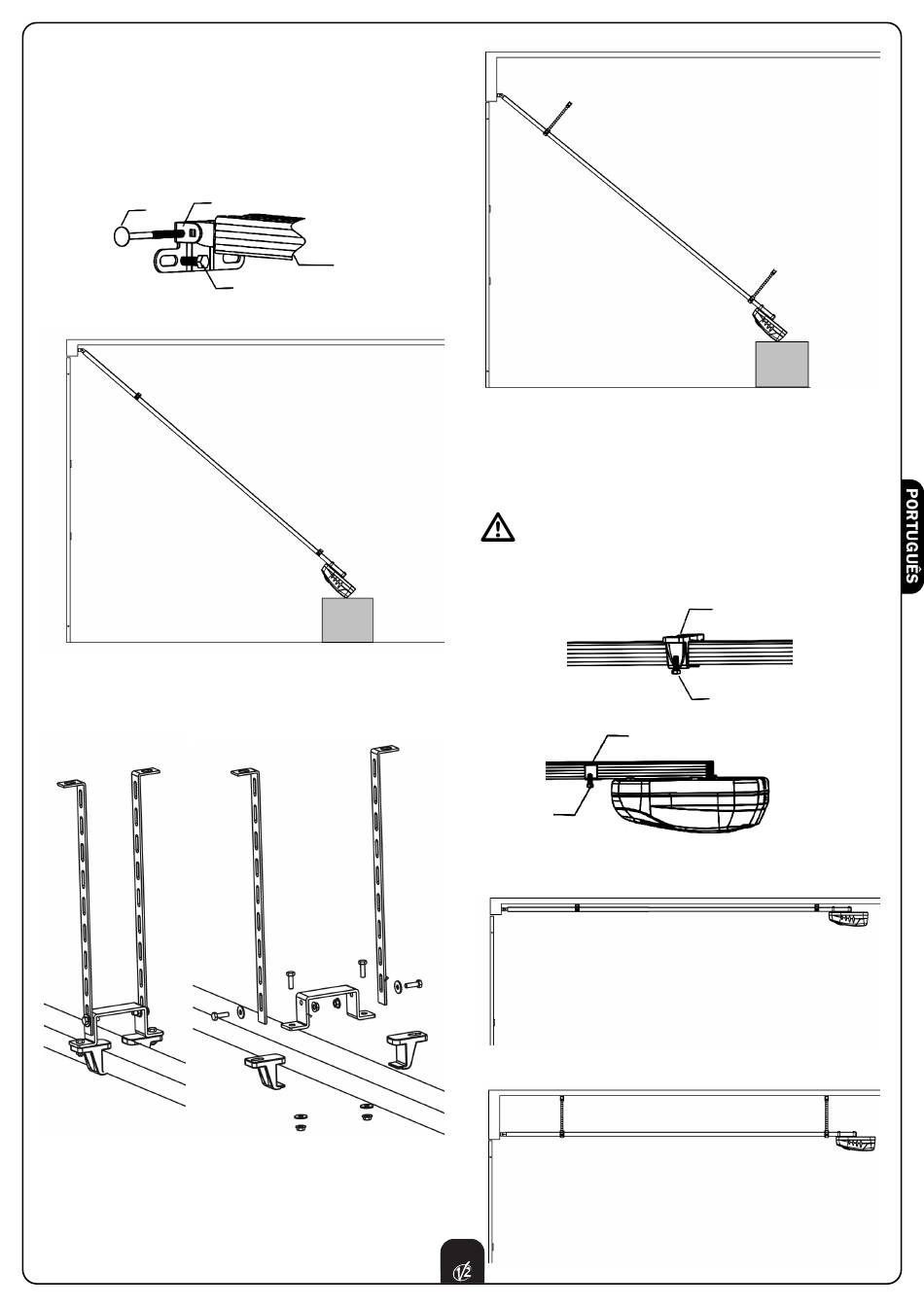

2.3 Ancorar o estribo na travessa superior da porta com tacos
adequados ao tipo de parede (ø mínimo 8 mm).
2.4 Enganchar o perfilado ao estribo utilizando o parafuso
esférico 6 x 80 fornecido com a respectiva porca
autobloqueante.
Parafuso 6x80 Estribo
Caso seja necessário utilizar os alongamentos (kit código
163203) montá-los consoante a figura utilizando parafusos,
porcas e anilhas contidas no kit.
Perfilado
Taco
2.5 Seguindo as referências precedentemente marcadas no
teto, localizar os pontos de fixação para os estribos
plásticos e para a o estribo Ω; furar e, utilizando tacos
adequados ao tipo de teto (ø mínimo 8 mm), ancorar a
automação.
ATENÇÃO: Respeitar as medidas referidas no parágrafo
LIMITES DE USO na pág. 3.
É PROIBIDO pendurar objectos ou pesos ao perfilado e ao
motor.
Parafuso taco
37
Estribo plástico
Parafuso taco
Estribo Ω
