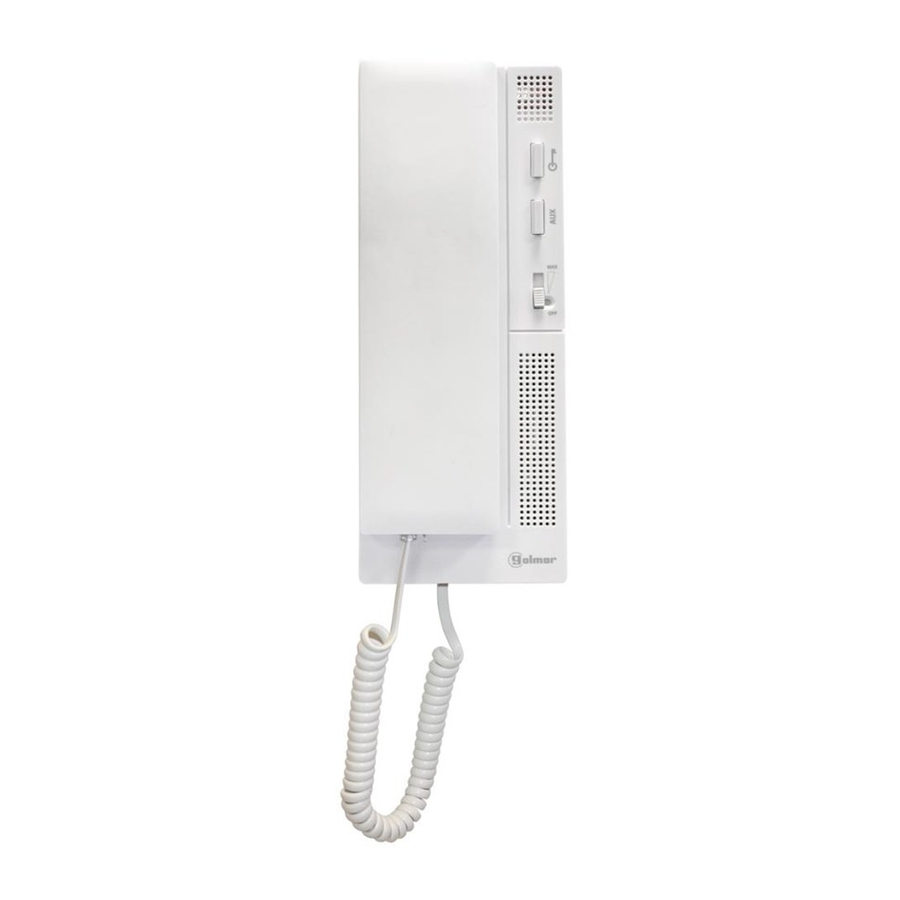

TELÉFONO T562 GB2

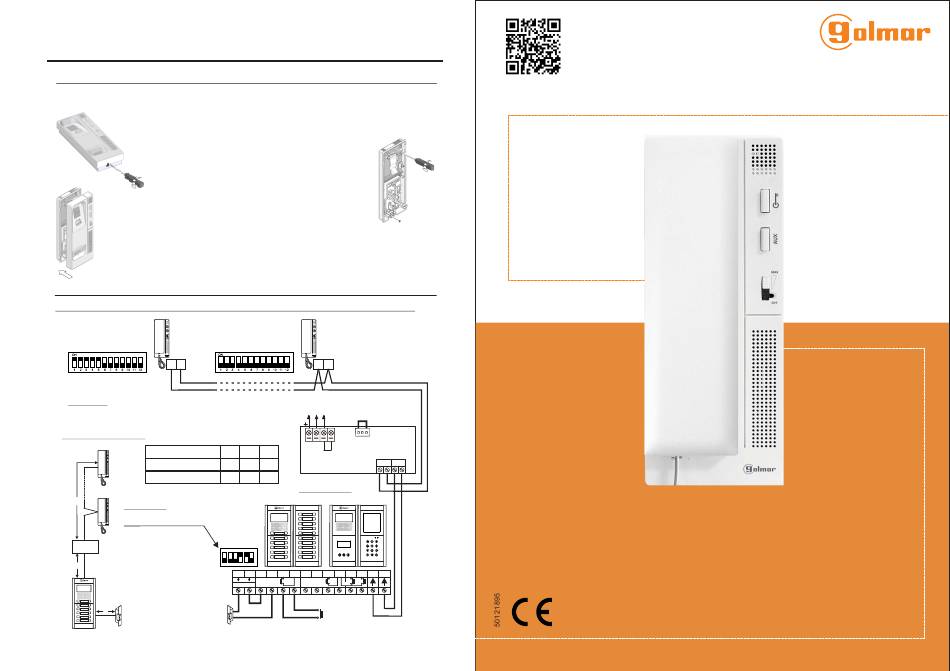

INSTALACIÓN DEL TELÉFONO
( )
*
Evitar emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo. El
teléfono puede fijarse en caja universal, o directamente a pared.
Abrir el teléfono, realizando levemente palanca
con un destornillador plano en las ranuras
dispuestas para ello, como muestra el dibujo.
Para la sujeción directa a pared, realizar dos
taladros de 6mm. en las posiciones especificadas,
utilizando tacos de 6mm. y tornillos Ø3,5 x 25mm.
Pasar los cables por el orificio dispuesto a tal efecto, y
conectarlos a la regleta. Cerrar el teléfono tal y como
muestra el dibujo. Una vez cerrado, conectar el
auricular mediante el cordón telefónico y colocarlo en
la posición de colgado.
ESQUEMA DE INSTALACIÓN
( )
*
Instalación con 32 viviendas/teléfonos T562 GB2 y abrepuertas de continua Golmar.
T-562 GB2
Principal
VIVIENDA 32
L1 L2
IMPORTANTE: Con un sistema de placa codificada, necesario
( ) ( ) 1
módulo de sonido EL632 GB2A/EL642 GB2A y debe configurarse
en "modo funcionamiento 5".
(Ver manual de la placa correspondiente).
Distanc ias y Sec ciones :
T562
Cable manguera
2
Trenzado 2x0.75mm 60m
2
Trenzado 2x1mm
80m 80m
T562
B
IMPORTANTE: Configurar
Modo edificio
los microinterruptores tal
pulsadores
como se indica en el dibujo.
Modo edificio
codificado
FA- GB /A 2
ON
A
1
( )
*
Abrepuertas
C
máx. 12 Vcc/270mA.
( ) Para más información ver manual de usuario "T562 GB2 (cód. 50121599)".
*
https://doc.golmar.es/search/manual/50121599
T-562 GB2
Principal
VIVIENDA 1
L1 L2
Red
100~240Vac
N L L
CN
A B C FA- GB /A 2
60m 10m BUS (M) BUS(PL)
15m
Placa de acceso
( ) 1
Placa pulsadores Placa codificada
ó
SW1 ó
2 3 4 5 6
_
+ C1 NA1 AP- AP+ NA2 C2 AP+ AP- P1 P2 BUSBUS
Relé 1 Relé 2
12Vdc
( )
*
AP
4
TELÉFONO T562 GB2
