29 July 2021
QUANTUM SPARK 1570R
APPLIANCE
R80.20.XX
Getting Started Guide

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Quantum Spark 1570R and is the answer not in the manual?

Questions and answers

Related Manuals for Check Point Quantum Spark 1570R

Summary of Contents for Check Point Quantum Spark 1570R

  • Page 1 29 July 2021 QUANTUM SPARK 1570R APPLIANCE R80.20.XX Getting Started Guide...
  • Page 2 Check Point Copyright Notice Check Point Copyright Notice © 2020 Check Point Software Technologies Ltd.   All rights reserved. This product and related documentation are protected by copyright and distributed under  licensing restricting their use, copying, distribution, and decompilation. No part of this product or related  documentation may be reproduced in any form or by any means without prior written authorization of Check  Point. While every precaution has been taken in the preparation of this book, Check Point assumes no  responsibility for errors or omissions. This publication and features described herein are subject to change  without notice.   RESTRICTED RIGHTS LEGEND: Use, duplication, or disclosure by the government is subject to restrictions as set forth in subparagraph (c) (1)(ii) of the Rights in Technical Data and Computer Software clause at DFARS 252.227-7013 and FAR  52.227-19.   TRADEMARKS: Refer to the Copyright page for a list of our trademarks. Refer to the Third Party copyright notices for a list of relevant copyrights and third-party licenses. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   2...
  • Page 3 Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide Important Information Latest Software We recommend that you install the most recent software release to stay up-to-date with the  latest functional improvements, stability fixes, security enhancements and protection against  new and evolving attacks. Certifications For third party independent certification of Check Point products, see the Check Point  Certifications page. Check Point 1500 Appliances For more about the 1500 Appliance Series, see the 1500 Appliance home page. Latest Version of this Document in English Open the latest version of this document in a Web browser. Download the latest version of this document in PDF format. Feedback Check Point is engaged in a continuous effort to improve its documentation. Please help us by sending your comments.   Revision History Date Description 29 July 2021 Updated Maritime certification 17 February 2021 Added LTE Antenna information 11 February 2021 Updated  " Using DC Power" on page 15 , rebranding 19 November 2020 First release of this document Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   3...

  • Page 4: Table Of Contents

    The Quantum Spark 1570R Appliance Shipping Carton Contents Connecting the Cables Setting up the Appliance Mounting Options Using DC Power Field Wiring for DC Mains First Time Deployment Options 3G/4G/LTE Appliance Diagrams and Specifications Front Panel Management LED Network LEDs Back Panel Side Panels SIM Card Installation Using the First Time Configuration Wizard Welcome Zero Touch Authentication Details Appliance Date and Time Settings Appliance Name Security Policy Management Internet Connection Local Network Wireless Network Administrator Access Appliance Registration Security Management Server Authentication Security Management Server Connection Software Blade Activation Summary Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   4...
  • Page 5 Table of Contents Zero Touch Cloud Service USB Drive or SD Card Health and Safety Information Information sur la Santé et la Sécurité Support Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   5...

  • Page 6: Introduction

    Fanless, Aluminum-based design   Wired and WiFi + LTE   Connectivity   LAN: 8x1GbE   WAN: 1x1GbE / SFP port   DMZ:   1 x1GbE / SFP port   Supports Flexiport (LAN port can operate as WAN)   Embedded CAT6 3/4G/LTE cellular modem   Worldwide LTE coverage with just two product variants: one for North America and EMEA, and  one for Asia-Pacific   Two external antennas (Main and Diversity) to allow the best RF signal and coverage   Dual SIM (Nano and Micro) functionality is supported to enable automatic fail over between  SIMs   Embedded 3x3 WiFi modem, Dual band non-concurrent 802.11n/ac   Serial port (DB9 female connector), supports serial protocols RS232, RS422, R485 (SW- configurable) for end point PLC control.   Two power sources Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   6...
  • Page 7 USB 3.0 Port   SD Card support   ICS/SCADA Protocol Support BACNet, CIP, DNP3, IEC-60870-5-104, IEC 60870-6 (ICCP), IEC 61850, MMS, ModBus, OPC DA &  UA, Profinet, Step7 (Siemens) and more; 1400+ in all.  See the full list at appwiki.checkpoint.com.   Wi-Fi Cryptography: supports WPA (TKIP 128 bit) and WPA2 (AES, 128/256 bit)   3/4G/LTE Cryptography: supports NAS/AS security procedures and Snow 3G/AES/ZUC security   Certified to operate in harsh conditions   Industrial: IEEE 1613 , IEC 61850-3 , IEC 60945, EN/IEC 60529, heat and immunity to  electromagnetic interference   Rugged: EN/IEC 60529 , IEC 60068-2-27 shock, IEC 60068-2-6 vibration   Operating Temperature Range: -40ºC ~ 75ºC (-40ºF ~ 167ºF)   IP (Ingress Protection) Rating: IP30 Maritime   Certification: IEC-60945 B, IACS E10:1991 , DNV-GL 2.4 , DNV-GL-CG-0339, IEC 61162-460   Marine application: rated voltage 24 VDC, 12 VDC power input connector is not applicable.   Wall mount (for marine application).   Operating ranges -40~70 deg. C for marine application. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   7...

  • Page 8: Shipping Carton Contents

    Appliance Quantum Spark 1570R Appliance. LAN cable 1.8m - RJ45 to RJ45, CAT5e, shielded, STP, black color. Console cable 1m, USB type-C to USB-2.0 type-A, black color. Rubber feet Not assembled on the appliance. Terminal block  Terminal block connector for external DC Mains connection  connector (customer's power infrastructure) Wall mount kit Includes drilling hole location sticker. Screws: M4x6, truss screw. Screw anchors. DIN rail kit DIN rail adapter + 4 screws. SIM pin (WiFi-LTE  SIM slot pin model only) Antenna (WiFi-LTE  WiFi Antenna (RP-SMA connector, black color). model only) LTE Antenna (RP-SMA connector, black color). Guides Quantum Spark 1570R Appliance Quick Start Guide . SIM Installation Guide  (for WiFi-LTE model only) License Agreement End user license agreement. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   8...

  • Page 9: Connecting The Cables

    Connecting the Cables Connecting the Cables  1.  Connect the power supply unit to the appliance and to a power outlet. The appliance is turned on when the power supply is connected.  2.  When the appliance is turned on, the Power LED on the front panel lights up in red for a short period. The LED then turns blue and starts to blink. This shows a boot is in progress and firmware is being  installed. When the LED turns a solid blue, the appliance is ready for login. Note - The LED is red if there is an alert or error.  3.  Connect the standard network cable to the LAN1 port and to the network adapter on your PC.  4.  If you use an external modem: Connect the Ethernet cable to the WAN port on the appliance back panel and plug it into your external  modem or router’s PC/LAN network port. The Internet LED on the appliance front panel lights up  when the Ethernet is connected. For DSL appliances only: Connect the telephone cable to the DSL port on the appliance back panel  and plug it into the DSL line socket. The DSL LED as well as the Internet LED remains off until you  configure the appliance, including setting up the DSL as an internet connection. Note - Wait 10 seconds between power cycles (off and on). Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   9...

  • Page 10: Setting Up The Appliance

    Height Width  Depth    Flavor Notes (mm) (mm) (mm) 1570R Without rubber feet 1570R with    rear DIN  adapter Wired 1570R with    bottom DIN  adapter 1570WLE  Includes the LTE and WiFi antennas.  with rear DIN  For that setup, a middle-part adapter  adapter is required between the DIN adapter  and the 1570R Appliance. WiFi-LTE 1570WLE  Includes the LTE and WiFi antennas. with bottom  DIN adapter Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   10...
  • Page 11 Setting up the Appliance To mount the appliance using the DIN rail kit: Attach the DIN rail kit with the 4 M3 screws which came in the box. Depending on the model, the DIN rail  mount holes are located on the back panel or bottom panel or both.  Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   11...
  • Page 12 Setting up the Appliance Back panel   Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   12...
  • Page 13 Setting up the Appliance Bottom of the appliance In the 1570R WiFi-LTE model, use the DIN rail mount holes located on the bottom panel : Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   13...
  • Page 14 Setting up the Appliance To mount the appliance to the wall (standard):   1.  Place the wall-mount sticker on the wall and drill two holes for the screws.  2.  Insert the screw anchors into the wall.  3.  Attach the 2 screws in the accessory kit (M4*6) to the wall.  4.  Mount the appliance and verify the 2 screws are fastened well to the appliance. To mount the appliance to the wall (side brackets): The side wall mount brackets are not part of the kit and are sold separately as an FRU.  1.  Attach each bracket to the side of the 1570R appliance. Use 2 screws for each bracket. (#2 on the  diagram)  2.  Use the holes on the bracket (#1 on the diagram) to mark the screw placement on the wall or surface.  Insert a screw through each hole and make sure the appliance is securely fastened.. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   14...

  • Page 15: Using Dc Power

    Using DC Power  Using DC Power To use the DC terminal block:  1.  Insert the positive and negative wires into the V+ V- and ground (middle) contacts on the terminal  block connector.  2.  Tighten the wire-clamps screws to prevent the DC wires coming loose.  3.  Fasten the 2 side screws of the terminal block connector. Before wiring the device, make sure that:   The terminal block is suitable for 14 AWG (6A). Torque value is 0.60 Newton/meter (5 Pound/inch).   The cross sectional area of the earthing conductors should be at least 14AWG.   The temperature rating of the input connection cable should be higher than 95°C.   The product supports two power inputs:   External power adapter (AC-to-DC) delivered by Check Point separately (commercial with Tma  40°C or industrial grade with Tma 70°C), as DC source. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   15...
  • Page 16  3.  Connect the power supply "-" pole to the 1570R “-“ pole. Power sub-station To comply with the power sub-station certification (IEEE 1613 and IEC 61850-3), you must connect both  power inputs for power redundancy. To connect DC power to the equipment:  1.  Turn OFF all power sources and equipment that will be attached to this appliance.  2.  Connect protective earthing first, with at least 14 AWG G/Y color PE conductor, diameter 4.0mm min.,  screw type PE terminal, and a Spring/Star washer to provide satisfactory locking.  3.  Attach signal cables to the appliance.  4.  Attach the power cords to the appliance. For DC systems, make sure the polarity is 12-60VDC, or -48VDC connections.  5.  Attach the signal cables to other devices.  6.  Connect the power cords to their sources.  7.  Turn ON all the power sources. To disconnect DC power from the equipment:  1.  Turn OFF all power sources and equipment that are attached to this appliance. Disconnect DC power sources at the breaker panel or by turning off the power source. Then remove  the DC cables.  2.  Remove the signal cables from the connectors.  3.  Remove the protective earthing conductor from the devices. Tolerance Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   16...

  • Page 17: Field Wiring For Dc Mains

    Use one of these wires with a minimal temperature rating of 90°C:   1.5 mm  (14 AWG) single copper wire   1.5 mm  (14 AWG) multi-core copper   Strip the wire, and leave the bare lead approximately 10mm for terminals connection.   Torque the wiring-terminal screws to 0.60 Newton/meter (5 Pound/inch).   Wire strip length is 4-4 mm.   For supply connections, use wires with a minimal temperature rating of 90°C.   If the power source requires ring terminals, you must use a crimping tool to install the ring terminals to  the power cord wires. The ring terminals must be UL approved and must accommodate the wire that is described above. This equipment is designed to permit the connection the earthed conductor of the DC supply circuit to the  earthed conductor at the equipment. If this connection is made, all of the following conditions must be met:   This equipment shall be connected directly to the DC supply system earthed electrode conductor or  to a bonding jumper from an earthing terminal bar or bus, to which the DC supply system earthed  electrode conductor is connected.   This equipment shall be located in the same immediate area (such as, adjacent cabinets) as any  other equipment that has a connection between the earthed conductor of the same DC supply circuit  and the earthed conductor, and also the point of earthed of the DC system. The DC system shall not  be earthed elsewhere.   The DC supply source shall be located within the same premises as this equipment. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   17...
  • Page 18   Disconnect the attached DC power sources before you open the device covers, unless you are  instructed otherwise in the installation and configuration procedures.   Connect and disconnect cables as described when you install, move, or open covers on this product  or attached devices. CAUTION: Wiring methods used for the connection of the equipment to the DC mains supply are accordance with the  National Electrical Code, ANSI/NFPA 70, and the Canadian Electrical Code, Part I, CSA C22.1. CAUTION: This equipment has a connection between the earthed conductor of the DC supply circuit and the earthing  conductor. See installation instructions. This equipment has a connection between the earthed conductor of the DC supply circuit and the earthing  conductor. All of the following installation conditions must be met:   This equipment shall be connected directly to the DC supply system earthing electrode conductor or  to a bonding jumper from an earthing terminal bar or bus to which the DC supply system earthing  electrode conductor is connected.   This equipment shall be located in the same immediate area (such as adjacent cabinets) as any other  equipment that has a connection between the earthed conductor of the same DC supply circuit and  the earthing conductor, and also the point of earthing of the DC system. The DC system shall not be  earthed elsewhere.   The DC supply source shall be located within the same premises as this equipment.   Switching or disconnecting devices shall not be in the earthed circuit conductor between the DC  source and the point of the connection of the earthing electrode conductor. Installation manual of field wiring for DC Power connected Attention: This equipment must be installed and removed by trained skilled person in a restricted-access  location, as defined by the NEC and IEC 62368-1/IEC 60950-1, The Standard for Safety of Audio/video,  information and communication technology equipment. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   18...

  • Page 19: First Time Deployment Options

    First Time Deployment Options First Time Deployment Options There are different options for first time deployment of your gateways: "Using the First Time Configuration Wizard" on page 38     "Zero Touch Cloud Service" on page 61   "USB Drive or SD Card" on page 62 Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   19...

  • Page 20: 3G/4G/Lte

    3G/4G/LTE 3G/4G/LTE The 1570R LTE   s upports these features:   Embedded modem that supports the latest advanced 4G/LTE, with fallback to 3G HSPA+ networks in  North America, Europe, and Asia.   Worldwide LTE coverage with just two product variants: one for North America and EMEA, and one  for Asia-Pacific.   Dual SIM functionality is supported to enable automatic fail over between SIMs.   4G/LTE supports CAT6, while 3G supports HSPA+ and UMTS (no 2G support).   Peak download rate is 300Mbps and uplink of 50Mbps.   Two external antennas (RP-SMA type, Main, and Diversity) to allow the best RF signal and coverage. Frequency and bands supported: 4G/LTE Radio frequency and bands Region/country  Frequency (MHz) Band APAC and Australia 2100 1800 2600 EMEA 2100 1800 2600 Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   20...
  • Page 21 Region/country  Frequency (MHz) Band North America 1900 1700 1900 29 only Receive Canada 1900 1700 2600 29 only Receive 3G Radio frequency and bands Region/Country  Band Transmit Frequency (MHz) Receive Frequency (MHz) APAC and Australia 1920-1980 2110-2170 824-849 869-894 880-915 2110-2170 EMEA 1920-1980 2110-2170 1710-1785 1805-1880 880-915 925-960 Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   21...
  • Page 22 3G/4G/LTE Region/Country  Band Transmit Frequency (MHz) Receive Frequency (MHz) North America 1850-1910 1930-1990 1710-1755 2110-2155 824-849 869-894 Canada 1850-1910 1930-1990 1710-1755 2110-2155 824-849 869-894 For more information on LTE, see sk167276. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   22...

  • Page 23: Appliance Diagrams And Specifications

    Appliance Diagrams and Specifications Appliance Diagrams and  Specifications This section describes the different features in the front, back, and side panels of these 1570R models:   Wired   WiFi-LTE Note - Depending on which model appliance you have, some of the specifications below may vary. Wired Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   23...

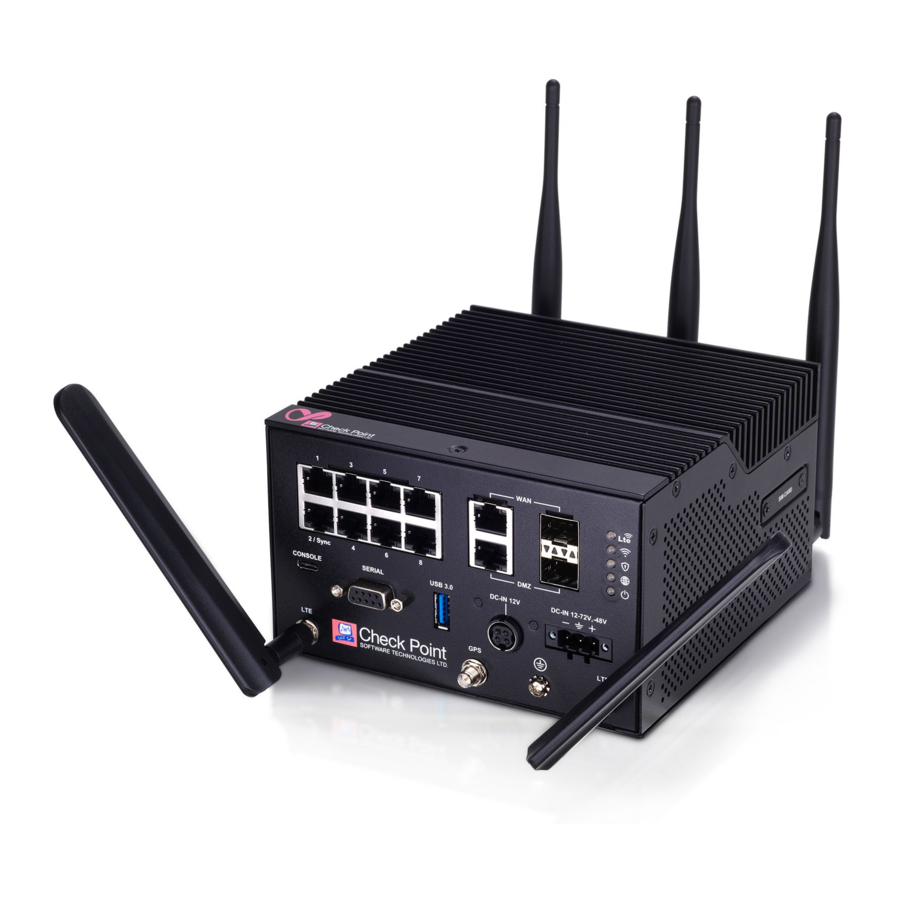

  • Page 24 Appliance Diagrams and Specifications WiFi-LTE Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   24...

  • Page 25: Front Panel

    Front Panel Front Panel Wired   Note - The Tower LEDs reflect the system status. The 5 LEDs are bi-color (blue and red).. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   25...
  • Page 26 Power/Status   Normal operation - Solid blue   Boot in progress or installing firmware - Blinking blue   Error/Alert - Red 12-60V, -  Connects to the power source cable from your power infrastructure. 48VDC input Ground screw Protective earthing terminal. Power cord  Plug the power adapter cord in here. Use only Check Point power adapters. socket USB port 3.0 USB port 3.0 for software download. Serial port Plug in the serial cable here (standard D59). Console Plug in the USB Type-C serial console cable here. Baud rate: 115200. LAN ports LAN ports 1-8. Port #2 is sync. 10/100/1000MbE. WAN and DMZ  10/100/1000MbE ports WAN and DMZ ports support copper RJ45 and fiber interfaces. For each port, only one interface is allowed to use. In case that both the copper and fiber of the same port will be plugged, this  port will have un-stability issues. Note - When using SFP, the ambient temperature is limited to 70 degree C. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   26...
  • Page 27 Front Panel WiFi-LTE Note - LEDs and ports are identical on Wired + WiFi-LTE models Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   27...
  • Page 28 Front Panel Table: Antennas Item Description WiFi Antennas 3 WiFi Antennas LTE Antennas 2 LTE Antennas:   Main -  Right   Diversity -  Left Best Practice - To improve the speed and reliability of the LTE communication link, attach the second LTE  antenna (Diversity). Notes:   You must attach all provided WiFi antennas to the appliance.   The SMB appliance supports the use of LTE antennas from other vendors. If you use an adapter from  the RP-SMA to the desired connector, this can cause additional signal loss and attenuation.   Many mobile carriers require a minimum Total Radiated Power (TRP), which requires an efficient  antenna. Make sure the product outputs sufficient power to meet the TRP minimum but does not  exceed the FCC and IC EIRP limits. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   28...

  • Page 29: Management Led

    Front Panel Management LED The Management LED shows the status of the retries mechanism: Management LED  Action Activity Zero Touch is running. Blinks red (slowly) Successfully connected to Zero Touch Cloud Server and saved the  Blinks red (rapidly) deployment script. Zero Touch process is completed. SMP activation is not needed. LED off Activation sleeping time. Blinks blue (slowly) Reactivation. Blinks blue (rapidly) SMP is connected. Solid blue. SMP mode is off. LED off Gateway failed to connect to the SMP and will exit from the retry script. Constant red. Wait times before retry: Failure Waiting Time 2 minutes 4 minutes 8 minutes 16 minutes Subsequent Retries every 16 minutes until Cloud Services are successfully activated Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   29...

  • Page 30: Network Leds

    Front Panel Network LEDs The table below describes the network LEDs (RJ45 WAN and LAN ports and the SFP). Each port uses a bi-color LED to reflect the link/activity and speed, from 10M to 1GbE. The SFP port supports only 1GbE. RJ45 and 1G SFP LED1 (Green) LED2 (Amber) No link 1G link 1G Act Blink 100M link 100M Act Blink 10M link 10M Act Blink Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   30...

  • Page 31: Back Panel

    Back Panel Back Panel Wired Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   31...
  • Page 32 Back Panel WiFi-LTE Item Description Anti-theft slot Insert anti-theft cable here. Use Kensington and Sunbox TL-623M cable as a reference. M3 DIN rail mount hole   Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   32...

  • Page 33: Side Panels

    Side Panels Side Panels Wired Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   33...
  • Page 34 Side Panels WiFi-LTE Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   34...
  • Page 35 Side Panels Item Description Reset Short press resets the system, but does not remove any user parameters. SD card slot Insert micro-SD card here. Factory  Press the button continuously for 12 seconds to restore the appliance to its  Default factory default. All user parameters previously configured are removed. SIM card slot Insert SIM card here (WiFi-LTE model only). Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   35...

  • Page 36: Sim Card Installation

    SIM Card Installation SIM Card Installation To install the SIM card:  1.  Remove the SIM card tray cover.  2.  Use the pin to pop out the SIM tray. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   36...
  • Page 37 SIM Card Installation  3.  Insert the SIM card into the tray. Note - The SIM card tray can support up to 2 SIM cards:   SIM 1 - Micro-SIM   SIM 2 - Nano-SIM  4.  Insert the SIM tray into the appliance.  5.  Replace the SIM card cover. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   37...

  • Page 38: Using The First Time Configuration Wizard

    Using the First Time Configuration Wizard Using the First Time Configuration  Wizard Configure the Quantum Spark Appliance with the First Time Configuration Wizard. To close the wizard and save configured settings, click Quit. Note - In the First Time Configuration Wizard, you may not see all the pages described in this guide. The  pages that show in the wizard depend on your appliance model and the options you select. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   38...

  • Page 39: Welcome

    Welcome Welcome The Welcome page introduces the product and shows the name of your appliance. You can connect to the Zero Touch server to fetch settings automatically from the cloud. To change the language of the WebUI application: Select the language link at the top of the page. Note - Only English is allowed as the input language. Zero Touch Zero Touch enables a gateway to automatically fetch settings from the cloud when it is connected to the  internet for the first time. Note - You cannot use Zero Touch if you connect to the internet with a proxy server. If the gateway connects to the internet through DHCP, the gateway will fetch the Zero Touch settings without  any additional action. If no DHCP service is available, you must run the First Time Configuration Wizard,  configure the Internet Connection settings, and then fetch the settings from the Zero Touch server. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   39...
  • Page 40  3.  The Internet connection page opens. Configure your Internet connection and click Connect.  4.  The Fetching settings from the cloud window opens and shows the Connecting to the service  provider status. This process may take several minutes.  5.  If you fail to connect, an error message appears. Possible errors include:   Internet connection is not configured correctly.   Internet connection is through a proxy server.   Zero Touch is already running.   Zero Touch service already completed.   The First Time Configuration Wizard already completed.   Zero Touch service is disabled. Where applicable, click Retry now to connect again.  6.  After you connect to the server, the settings are automatically downloaded and installed. The status is  shown in the Fetching settings from the cloud window. It may take several minutes until the  installation is complete.  7.  Click Finish. Note - If a collision is detected between an internal network (LAN) and an IP returned using DHCP (WAN),  the conflicting LAN address is changed automatically. If a colliding LAN IP address is changed, a message  appears in the system logs. When you reconnect to the WebUI or click Refresh, the browser opens to show the status of the installation  process. After the gateway downloads and successfully applies the settings, it does not connect to the Zero Touch  server again. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   40...

  • Page 41: Authentication Details

    Authentication Details Authentication Details In the Authentication Details page, enter the required details to log in to the   a ppliance WebUI, or if the  wizard terminates abnormally:   Administrator Name - We recommend that you change the default "admin" login name of the  administrator. The name is case sensitive.   Password - A strong password has a minimum of 6 characters with at least one capital letter, one  lower case letter, and a special character. Use the Password strength meter to measure the strength  of your password. Note - The meter is only an indicator and does not enforce creation of a password with a specified  number of character or character combination. To enforce password complexity, click the check box.   Confirm Password - Enter the password again.   Country - Select a country from the list (for wireless network models).  Note - The country code selection is for non-US models only and is not available for all US models.  Per FCC regulation, all WiFi products marketed in the US must be fixed to US operation channels  only. The country where the license is set determines the wireless frequency and parameters, as the  regulations vary according to region.  If you are using a trial license, only basic radio settings, are allowed in all zones. A warning that  selected wireless radio settings are not applied shows on the Summary page and also on the Device  > License page. For more information on basic wireless radio settings, see sk159693. If you select a country and install a valid license, but the wireless region of the device does not match  the selected country, a warning message shows and you must edit the country information. When the  country and wireless region match, you see the full settings. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   41...
  • Page 42 Authentication Details Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   42...

  • Page 43: Appliance Date And Time Settings

    Appliance Date and Time Settings Appliance Date and Time Settings In the Appliance Date and Time Settings page, configure the appliance's date, time, and time zone settings  manually or use the Network Time Protocol option. If you select the option Set the time manually, the appliance uses the date and time from your computer as  the initial values. If necessary, change the time zone setting to show your correct location. Daylight Savings  Time is automatically enabled by default. You can change this in the WebUI application on the Device >  Date and Time page.   Date - The date on your computer appears by default. If required, set a different date.   Time - The time on your computer appears by default. If required, set a different time.   Time Zone - The time zone on your computer appears by default. If required, select a time zone  setting to reflect your exact location.   Primary NTP server - The IP or host name of the primary NTP server. The default server is  ntp.checkpoint.com   Secondary NTP server - The IP or host name of the secondary NTP server. The default server is  ntp2.checkpoint.com Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   43...

  • Page 44: Appliance Name

    Appliance Name Appliance Name In the Appliance Name page, enter a name to identify the appliance, and enter a domain name (optional). When the gateway performs DNS resolving for a specified object’s name, the domain name is appended to  the object name. This lets hosts in the network look up hosts by their internal names. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   44...

  • Page 45: Security Policy Management

    Security Policy Management Security Policy Management In the Security Policy Management page, select how to manage security settings:   Central management - A remote Security Management Server manages the Security Gateway in  SmartConsole with a network object and security policy.   Local management - The appliance uses a web application to manage the security policy. After you  configure the appliance with the First Time Configuration Wizard, the default security policy is  enforced automatically. With the appliance WebUI, you can configure the Software Blades you  activated and fine tune the security policy. This Getting Started Guide describes how to configure both locally and centrally managed deployments. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   45...

  • Page 46: Internet Connection

      PPTP - The Point-to-Point Tunneling Protocol (PPTP) implements virtual private networks.  PPTP uses a control channel over TCP and a GRE tunnel operating to encapsulate PPP  packets.   L2TP - Layer 2 Tunneling Protocol (L2TP) is a tunneling protocol used to support virtual private  networks (VPNs). It does not provide any encryption or confidentiality. It relies on an encryption  protocol that it passes within the tunnel to provide privacy.   Cellular - This is for appliances with an internal LTE modem. Both SIM cards are used for the  internet connection with a failover between them.   Cellular Modem - Connect to the Internet with a cellular modem to the ISP through a 3G or 4G  network. For this option, select the USB/Serial option in the Interface name. Note - Only one cellular modem is supported. Appliances with an internal LTE modem do not  support an external USB modem.   Bridge - Connects multiple network segments at the data link layer (Layer 2).   DNS Server (Static IP and Bridge connections) - Enter the DNS server address information in  the relevant fields. For DHCP, PPPoE, PPTP, L2TP, Cellular, and Cellular Modem the DNS  settings are supplied by your service provider. You can override these settings later in the  WebUI application, under Device > DNS. We recommend that you configure the DNS as the appliance needs to perform DNS resolving for different  functions. For example, to connect to Check Point User Center during license activation or when Application  Control, Web Filtering, Anti-Virus, or Anti-Spam services are enabled. To test your ISP connection status: Click Connect. The appliance connects to your ISP. Success or failure shows at the bottom of the page. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   46...
  • Page 47 Internet Connection Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   47...

  • Page 48: Local Network

    Local Network Local Network In the Local Network page, select to enable or disable switch on LAN ports and configure your network  settings. By default, they are enabled. You can change the IP address and stay connected as the  appliance's original IP is kept as an alias IP until the first time you boot the appliance. Tell me about the fields...   Enable switch on LAN ports - Aggregates all LAN ports to act as a switch with one IP address for the  switch. If this option is disabled (checkbox is cleared), the local network is defined as LAN1 only.   Network name - Enter the network name.   IP address - You can modify the IP address and maintain connectivity. The appliance's original IP is  kept as an alias IP to maintain connectivity until the wizard is completed.   Subnet mask - Enter the subnet mask.   DHCP server and range fields - DHCP is enabled by default with a default network range. Make sure  to set the appropriate range and do not include predefined static IPs in your network.   Exclusion range - Set the exclusion range for IP addresses that are not defined by the DHCP server.  Define the range of IP addresses that the DHCP excludes when IP addresses are assigned in the  network. The appliance's IP address is automatically excluded from the range. For example, if the  appliance IP is 1.1.1.1 the range also starts from 1.1.1.1, but excludes its own IP address. Important - If you choose to disable the switch on LAN ports (clear the checkbox), make sure your network  cable is placed in the LAN1 port. Otherwise, connectivity will be lost when you click Next. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   48...

  • Page 49: Wireless Network

    Wireless Network Wireless Network For WiFi models only: In the Wireless Network page, configure wireless connectivity details. When you configure a wireless network, you must define a network name (SSID). The SSID (service set  identifier) is a unique string that identifies a WLAN network to clients that try to open a wireless connection  with it. We recommend that you protect the wireless network with a password. Otherwise, a wireless client can  connect to the network without authentication. To configure the wireless network now:  1.  Select Configure wireless network now.  2.  Enter a name in the Network name (SSID) field. This is the name shown to clients that look for  access points in the transmission area.  3.  Select Protected network (recommended) if the wireless network is protected by password.  4.  Enter a Password.  5.  The Hide password option is selected by default.  6.  Allow access from this network to the local network is selected by default. This means the wireless  network is considered trusted and access is allowed from it to the local network.  7.  Radio Band   2.4GHz: 2414-2462 MHz   5GHz: 5180-5240, 5260-5320, 5500-5720, 5745- 5825MHz Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   49...
  • Page 50 Wireless Network Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   50...

  • Page 51: Administrator Access

     1.  Select the sources from where administrators are allowed access:   LAN - All internal physical ports.   Trusted wireless - A known wireless network.   VPN - Using encrypted traffic through VPN tunnels from a remote site or using a remote  access client.   Internet - Clear traffic from the Internet (not recommended).  2.  Select the IP address from which the administrator can access the appliance:   Any IP address.   Specified IP addresses only - Select this option to let administrators access the appliance  from a specified IP address or network. Click New to configure the IP address information.   Specified IP addresses from the Internet and any IP address from other sources - Select  this option to allow administrator access from the Internet from specific IP addresses only and  access from other selected sources from any IP address. This option is the default. To specify IP addresses:  1.  Click New.  2.  In the IP Address Configuration window, select an option:   Specific IP address - Enter the IP address or click Get IP from my computer.   Specific network - Enter the Network IP address and Subnet mask.  3.  Click Apply. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   51...
  • Page 52 Administrator Access Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   52...

  • Page 53: Appliance Registration

    This message appears: " Licenses were generated successfully ".  d.  Click Get Activation File and save the file locally.   Register your appliance  a.  Go to: https://smbregistration.checkpoint.com  b.  Enter your appliance details and click Activate. This message appears: " Licenses were generated successfully ".  c.  Click Get Activation File and save the file locally.  2.  In the Appliance Activation page of the First Time Configuration Wizard, click Offline. The Import from File window opens  3.  Browse to the activation file you downloaded and click Import. The activation process starts. You are notified that you successfully activated the appliance and you are shown the status of your  license for each blade. If there is a proxy between your appliance and the Internet, you must configure the proxy details before you  can activate your license. To configure the proxy details:  1.  Click Set proxy.  2.  Select Use proxy server and enter the proxy server Address and Port.  3.  Click Apply.  4.  Click Activate License. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   53...
  • Page 54 Appliance Registration You are notified that you successfully activated the appliance and you are shown the status of your license  for each blade. To postpone appliance registration and get a 30-day trial license:  1.  Click Next. The License activation was not complete notification message is shown.  2.  Click OK. The appliance uses a 30-day trial license for all blades. You can register the appliance later in the  WebUI from the Device > License page.   If your device is not paired with a User Center account, you must create an account or ask your company  administrator to create one for you. To create a new User Center account (for Locally Managed appliances   o nly):  1.  Click Activate License. The Appliance Registration window opens.  2.  Select Create a new User Center account and click Next.  3.  In the new window, enter: Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   54...
  • Page 55 Appliance Registration   First name   Last Name   Email. You must enter this a second time to confirm.   Company - This is the Account Name to which the appliance is paired.  4.  Click Next. The Software Blades Activation page opens. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   55...

  • Page 56: Security Management Server Authentication

    Security Management Server Authentication Security Management Server Authentication For Centrally Managed appliances only: When you select central management as your security policy management method, the Security  Management Server Authentication page opens. Select an option to authenticate trusted communication with the Security Management Server:   Initiate trusted communication securely by using a one-time password - The one-time password is  used to authenticate communication between the appliance and the Security Management Server  securely. Enter a one-time password and confirm it. This password is only used for establishing the initial trust.  When established, trust is based on security certificates. Important - This password must be identical for the Secure Communication  authentication one-time password configured for the appliance object in the  SmartConsole of the Security Management Server.   Initiate trusted communication without authentication (not secure) - Use this option only if there is  no risk of malicious behavior (for example, when in a lab setting).   Configure one-time password later - Set the one-time password at a different time using the WebUI  application. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   56...

  • Page 57: Security Management Server Connection

    To connect to the Security Management Server, select one of these:   Connect to the Security Management Server now.   Connect to the Security Management Server later. If you select to connect now, enter the data for these fields:   Management address - Enter the IP address or host name of the Security Management Server.   Connect - When you successfully connect to the Security Management Server, the security policy will  automatically be fetched and installed.   If the Security Management Server is deployed behind a 3rd party NAT device, select Always use the  above address to connect to the Security Management Server. Manually enter the IP address or  the host name of the appliance should connect to reach the Security Management Server. If you enter an IP address, it will override the automatic mechanism that determines the routable  IP address of the Security Management Server for each appliance. If you enter a host name, it is saved and the Security Gateway will re-resolve the name of the  IP address changes. This configuration can be edited later in the Home > Security Management  page of the WebUI. If you do not select this checkbox and you use a host name to fetch the policy, when the policy is  fetched, the Security Management Server IP is set to the IP address in the policy. Select where to send logs:   Send logs to same address - The logs are sent to the IP address entered on this page for the  Security Management Server.   Send logs to - Enter the IP address of a log server.   Send logs according to policy - The logs are sent according to the log server definitions that  are defined in the policy. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   57...
  • Page 58 Security Management Server Connection Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   58...

  • Page 59: Software Blade Activation

    Software Blade Activation Software Blade Activation Select the Software Blades to activate on this appliance. QoS (bandwidth control) can only be activated from the WebUI after completing the First Time Configuration  Wizard. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   59...

  • Page 60: Summary

    Summary Summary The Summary page shows the details of the elements configured with the First Time Configuration Wizard. Click Finish to complete the First Time Configuration Wizard. The WebUI opens on the Home > System page. To back up the system configuration in the WebUI: Go to Device > System Operations > Backup. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   60...

  • Page 61: Zero Touch Cloud Service

    To connect to the Zero Touch server from the First Time Configuration Wizard:  1.  In the Welcome page of the First Time Configuration Wizard, click Fetch Settings from the cloud.  2.  In the window that opens, click Yes to confirm that you want to proceed.  3.  The Internet connection page of the First Time Configuration Wizard opens. Configure your Internet  connection and click Connect. The settings are automatically downloaded and installed. A new window opens and shows the installation status. It may take several minutes until the  installation is complete. When you reconnect to the appliance WebUI or click Refresh, you may see one of these:   Login page - This means the process ended successfully and your settings are installed.   Welcome page of the First Time Configuration Wizard - The process is still running. The settings are  installing or they do not exist in the cloud. Note - If you click Next on the Welcome page, the Zero Touch settings installation process  terminates   Page not found - The appliance local IP address may have been changed by the cloud settings  installation. Try http://my.firewall or consult your administrator for the new local IP address. After the gateway downloads and successfully applies the settings, it does not connect to the Zero Touch  server again. For more information on how to use Zero Touch, see sk116375 and the  R80.20 Zero Touch Web Portal  Admin Guide Retries mechanism: During cloud activation, there are sometimes temporary issues which prevent the gateway from activating  Cloud Services. See the Management LED description in the  "Front Panel" on page 25  section. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   61...

  • Page 62: Usb Drive Or Sd Card

    USB Drive or SD Card USB Drive or SD Card The USB drive or SD card can be used for rapid deployment of configuration files, or to install an image,  without using the First Time Configuration Wizard. The configuration file lets you configure more settings and parameters than are available in the First Time  Configuration Wizard You can deploy configuration files in these conditions:   An appliance with default settings is not configured at all.   An appliance that already has an existing configuration. The     a ppliance starts, automatically mounts the USB drive or SD card, and searches the root directory for a  configuration file. Note - The USB drive and SD card must be formatted in FAT32. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   62...

  • Page 63: Health And Safety Information

    Warning - Do not block air vents. A minimum 1/2 inch (1,27 cm) clearance is required. Warning - This appliance does not contain any user-serviceable parts. Do not remove  any covers or attempt to gain access to the inside of the product. Opening the device or  modifying it in any way has the risk of personal injury and will void your warranty. The  following instructions are for trained service personnel only. Power Supply Information To reduce potential safety issues with the DC power source, only use one of these:   The AC adapter supplied with the appliance.   A replacement AC adapter supplied by Check Point.   An AC adapter purchased as an accessory from Check Point. To prevent damage to any system, it is important to handle all parts with care. These measures are  generally sufficient to protect your equipment from static electricity discharge:   Restore the communications appliance system board and peripherals back into the antistatic bag  when they are not in use or not installed in the chassis. Some circuitry on the system board can  continue operating when the power is switched off.   Do not allow the lithium battery cell used to power the real-time clock to short. The battery cell may  heat up under these conditions and present a burn hazard. Warning - DANGER OF EXPLOSION IF BATTERY IS INCORRECTLY  REPLACED. REPLACE ONLY WITH SAME OR EQUIVALENT TYPE  RECOMMENDED BY THE MANUFACTURER. DISCARD USED BATTERIES  ACCORDING TO THE MANUFACTURER’S INSTRUCTIONS.   Do not dispose of batteries in a fire or with household waste.   Contact your local waste disposal agency for the address of the nearest battery deposit site.   Avoid short-circuiting the lithium battery; this can cause it to superheat and cause burns if touched. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   63...
  • Page 64   Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire.  They may explode. Check with local codes for possible special disposal instructions.   This equipment is not suitable for use in locations where children are likely to be present.   Make sure to connect the power cord to a socket-outlet with a grounded connection.   Never open the equipment. For safety reasons, the equipment should be opened only by a qualified  skilled person.   Product working temperature up to 75° C. The equipment intended use is in a restricted access area. This is a Class 1 Laser product. Use only IEC 60825-1 certified Optical Transceiver product with  minimum operating temperature at 75°C. Caution: Hot Surface - Do not touch the device while it is attached to a power  source. Caution: To reduce the risk of fire, use only No. 14 AWG or larger (for example,  12 AWG) UL Listed or CSA Certified Telecommunication Line Cord. For California: Perchlorate Material - special handling may apply. See  http://www.dtsc.ca.gov/hazardouswaste/perchlorate The foregoing notice is provided in accordance with California Code of Regulations Title 22, Division 4.5,  Chapter 33. Best Management Practices for Perchlorate Materials. This product, part, or both may include a  lithium manganese dioxide battery which contains a perchlorate substance. Proposition 65 Chemical Chemicals identified by the State of California, pursuant to the requirements of the California Safe Drinking  Water and Toxic Enforcement Act of 1986, California Health & Safety Code s. 25249.5, et seq. ("Proposition  65"), that is "known to the State to cause cancer or reproductive toxicity." See  http://www.calepa.ca.gov WARNING: Handling the cord on this product will expose you to lead, a chemical known to the State of California to  cause cancer, and birth defects or other reproductive harm. Wash hands after handling. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   64...
  • Page 65 Health and Safety Information Declaration of Conformity Manufacturer's Name: Check Point Software Technologies Ltd. Manufacturer's Address: 5     S hlomo Kaplan Street, Tel Aviv 67897, Israel Model Number: V-81R, V-81WLR Product Options: 1570R, 1570WLR Appliances Date First Applied: August 2020 Declares under our sole responsibility, that the products conform to the following Product Specifications: RF/Wi-Fi (*marked model), Cellular (**marked model) Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   65...
  • Page 66 *EN62311:2008 *EN50386:2002, EN50383:2010 *AS/NZS 4268:2017 *FCC Part15C+E *RSS-247 *RSS-102 *JP ARIB STD-T66 *JP ARIB STD-T71   **AS/CS S042/1/4:2018 **EN 303 413 **EN 308 901-1 **FCC Part 22, subp H **FCC Part 24. subp E **FCC Part 27 subp C, H, F,L **FCC Part 27 subp C, M **FCC part 90 subp I,S **AS/NZS:ACMAEMR,AS/CAS042.1,4 **EN301489-1,7,24,52 **EN301908–1,2,13 **EN50385:2017MPE  **FCC47CFR Part 15 Subpart  CFCC47CFR Part 2MPE **FCC47CFR Part 24 Cellular Transmitter  Certification  **RSS102/247 **RSS130 **RSS132 **RSS133 **RSS139 **RSS199 **PTCRB GCF Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   66...
  • Page 67 Vibrations and Shock   B ased on EN 300 019-2-3. Storage Conditions Temperature: (-40)°C ~ 60°C. Humidity: 95%, non-condensed. Vibrations   a nd Shock based on   E N 300 019-2-1. Transportation Conditions Temperature: (-40)°C ~ 85°C. Humidity: 95%, non-condensed. Vibrations and Shock based on EN 300 019-2-2. Date and Place of Issue: August 2020, Tel Aviv, Israel. Testing lab Address: No 9 Harrison Road, Harrison Industrial Building, #05-01 Issued By: Bureau Veritas Consumer Products Services (H.K.) Ltd., Taoyuan Branch Ling Kou  Laboratories Lab  No. 47-2, 14th Ling, Chia Pau Vil., Lin Kou Dist., New Taipei City, Taiwan Address: Federal Communications Commission (FCC) Statement: FCC SDOC According to FCC Part 15 We, Check Point Software Technologies Ltd. Address: Shlomo Kaplan St 5, / HaSolelim St 5 Tel Aviv-Yafo # 67897, Phone: +972-3-753-4555. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)  This device may not cause harmful interference, and (2) This device must accept any interference received,  including interference that may cause undesired operation. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   67...
  • Page 68   This transmitter must not be co-located or operating in conjunction with any other antenna or  transmitter.   Operations in the 5.15-5.25GHz band are restricted to indoor usage only. Radiation Exposure Statement This equipment complies with FCC RF radiation exposure limits set forth for an uncontrolled environment.  This equipment should be installed and operated with a minimum distance of 29 centimeters between the  radiator and your body. For Country Code Selection Usage (WLAN Devices) Note: The country code selection is for non-US models only and is not available to all US models. Per FCC  regulation, all WiFi products marketed in the US must be fixed to US operation channels only. Canadian Department Compliance Statement This radio transmitter (identify the device by certification number) has been approved by Industry Canada to  operate with the antenna types listed below with the maximum permissible gain indicated. Antenna types  not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly  prohibited for use with this device. Radiation Exposure Statement This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment. This  equipment should be installed and operated with minimum distance 29 cm between the radiator & your  body. This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the  following two conditions:  1.  This device may not cause interference, and  2.  This device must accept any interference, including interference that may cause undesired operation  of the device. This Class B digital apparatus complies with Canadian ICES-003. This device and its antenna(s) must not be co-located or operating in conjunction with any other antenna or  transmitter, except tested built-in radios. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   68...
  • Page 69  1.  The device for operation in the band 5150-5250 MHz is only for indoor use to reduce the potential for  harmful interference to co-channel mobile satellite systems;  2.  The maximum antenna gain permitted for devices in the bands 5250-5350 MHz and 5470-5725 MHz  shall comply with the e.i.r.p. limit; and  3.  The maximum antenna gain permitted for devices in the band 5725-5850 MHz shall comply with the  e.i.r.p. limits specified for point-to-point and non point-to-point operation as appropriate.  4.  The worst-case tilt angle(s) necessary to remain compliant with the e.i.r.p. elevation mask  requirement set forth in Section 6.2.2(3) shall be clearly indicated. (For 5G B2 with DFS devices only)  5.  Where applicable, antenna type(s), antenna models, and worst-case tilt angle(s) necessary to remain  compliant with the e.i.r.p. elevation mask requirement set forth in section 6.2.2.3 shall be clearly  indicated.  6.  Users should also be advised that high-power radars are allocated as primary users (i.e. priority  users) of the bands 5250-5350 MHz and 5650-5850 MHz and that these radars could cause  interference and/or damage to LE-LAN devices. NOTICE: This equipment meets the applicable ISED Terminal Equipment Technical Specifications. This is  confirmed by the registration number. The abbreviation, IC, before the registration number signifies that  registration was performed based on a Declaration of Conformity indicating that ISED technical  specifications were met. Japan Class A Compliance Statement: European Union (EU) Electromagnetic Compatibility Directive This product is herewith confirmed to comply with the requirements set out in the Council Directive on the  Approximation of the Laws of the Member States relating to Electromagnetic Compatibility Directive  (2014/30/EU).This product was confirmed to comply with the requirements RED 2014/53/EU. This product is in conformity with Low Voltage Directive 2014/35/EU, and complies with the requirements in  the Council Directive 2014/35/EU relating to electrical equipment designed for use within certain voltage  limits and the Amendment Directive 93/68/EEC. Product Disposal Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   69...
  • Page 70 Health and Safety Information This symbol on the product or on its packaging indicates that this product must not be disposed of with your  other household waste. Instead, it is your responsibility to dispose of your waste equipment by handing it  over to a designated collection point for the recycling of waste electrical and electronic equipment. The  separate collection and recycling of your waste equipment at the time of disposal will help to conserve  natural resources and ensure that it is recycled in a manner that protects human health and the  environment. For more information about where you can drop off your waste equipment for recycling, please  contact your local city office or your household waste disposal service. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   70...

  • Page 71: Information Sur La Santé Et La Sécurité

      Remettez dans leur sachet antistatique la carte système et les périphériques de l'appareil de  communications lorsqu'ils ne sont pas utilisés ou installés dans le châssis. Certains circuits sur la  carte système peuvent rester fonctionnels lorsque si l'appareil est éteint.   Ne jamais court-circuiter la pile au lithium (qui alimente l'horloge temps-réel). Elle risque de  s'échauffer et de causer des brûlures. Avertissement - DANGER D'EXPLOSION SI LA PILE EST MAL REMPLACÉE.  NE REMPLACER QU'AVEC UN TYPE IDENTIQUE OU ÉQUIVALENT,  RECOMMANDÉ PAR LE CONSTRUCTEUR. LES PILES DOIVENT ÊTRE  MISES AU REBUT CONFORMÉMENT AUX INSTRUCTIONS DE LEUR  FABRICANT.   Ne pas jeter les piles au feu ni avec les déchets ménagers.   Pour connaître l'adresse du lieu le plus proche de dépôt des piles, contactez votre service local de  gestion des déchets.   Ne pas court-circuiter la pile au lithium: elle risque de surchauffer et de causer des brûlures en cas de  contact. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES: Lorsque vous utilisez votre équipement téléphonique,  des précautions de sécurité élémentaires doivent toujours être respectées afin de réduire le risque incendie,  d'électrocution ou de blessures, comme celles qui suivent:   Ne pas utiliser ce produit à proximité de l'eau, par exemple près d'une baignoire, d'un lavabo, d'un  évier de cuisine ou de buanderie, dans un sous-sol humide ou près d'une piscine.   Evitez d'utiliser un téléphone (autre qu'un téléphone sans fil) par temps de foudre. Les éclaires  impliquent un risque faible d'électrocution.   N'utilisez pas la téléphone pour signaler une fuite de gaz si vous vous tenez près de cette fuite. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   71...
  • Page 72 Matériau perchloraté: manipulation spéciale potentiellement requise. Voir  http://www.dtsc.ca.gov/hazardouswaste/perchlorate L'avis suivant est fourni conformément au California Code of Regulations, titre 22, division 4.5, chapitre 33.  Meilleures pratiques de manipulation des matériaux perchloratés. Ce produit, cette pièce ou les deux  peuvent contenir une pile au dioxyde de lithium manganèse, qui contient une substance perchloratée. Produits chimiques « Proposition 65 Les produits chimiques identifiés par l'état de Californie, conformément aux exigences du California Safe  Drinking Water and Toxic Enforcement Act of 1986 du California Health & Safety Code s. 25249.5, et seq.  (« Proposition 65 »), qui sont « connus par l'état pour être cancérigène   o u être toxiques pour la  reproduction» (voir http://www.calepa.ca.gov). AVERTISSEMENT: La manipulation de ce cordon vous expose au contact du plomb, un élément reconnue par l'état de  Californie pour être cancérigène, provoquer des malformations à la naissance et autres dommages relatifs  à la reproduction. Se laver les mains après toute manipulation. Déclaration de conformité Nom du constructeur: Check Point Software Technologies Ltd. Adresse du constructeur: 5     S hlomo Kaplan Street, Tel Aviv 67897, Israel Numéro de modèle: V-81R, V-81WLR Options de produit: 1570R, 1570WLR Appliances Date de demande initiale: Août 2020 Déclare sous son entière responsabilité que les produits sont conformes aux normes produit suivantes: RF/Wi-Fi (modèle signalé par *), Cellulaire (modèle signalé par **) Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   72...
  • Page 73 *EN62311:2008 *EN50386:2002, EN50383:2010 *AS/NZS 4268:2017 *FCC Part 15C+E *RSS-247 *RSS-102 *JP ARIB STD-T66 *JP ARIB STD-T71   **AS/CSS042/1/4:2018 **EN303413 **EN308901-1 **FCC Part 22, subpH **FCC Part 24.subpE **FCC Part 27 subp C,H,F,L **FCC Part 27 subp C,M **FCC part 90 subpI,S **AS/NZS:ACMAEMR,AS/CAS042.1,4 **EN301489-1,7,24,52 **EN301908–1,2,13 **EN50385:2017MPE  **FCC47CFR Part 15 Subpart  CFCC47CFR Part 2MPE  **FCC47CFR Part 24 Certification des  émetteurs cellulaires **RSS102/247 **RSS130 **RSS132 **RSS133 **RSS139 **RSS199 **PTCRB GCF Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   73...
  • Page 74 Fiabilité physique et environnementale  Description Conditions de fonctionnement Vibrations et chocs selon EN 300 019-2-3. Conditions de stockage Température: (- 40) ° C ~ 60 ° C. Humidité: 95%, sans condensation. Vibrations et chocs selon EN 300 019-2-1. Conditions de transport Température: (-40) ° C ~ 85 ° C. Humidité: 95%, sans condensation. Vibrations et chocs selon EN 300 019-2-2. Date et lieu d'émission: Août 2020, Tel Aviv, Israël. Laboratoire d'essais Adresse: No 9 Harrison Road, Harrison Industrial Building, #05-01 Délivré par: Bureau Veritas Consumer Products Services (H.K.) Ltd., Taoyuan Branch Ling Kou  Laboratories Adresse du  No. 47-2, 14th Ling, Chia Pau Vil., Lin Kou Dist., New Taipei City, Taiwan laboratoire: Déclaration à la Federal Communications Commission (FCC) Selon section 15 des réglementations de la FCC Nous, Check Point Software Technologies Ltd. Adresse: Shlomo Kaplan St 5, / HaSolelim St 5 Tel Aviv-Yafo # 67897, Phone: +972-3-753-4555. Ce dispositif est conforme à la section 15 des réglementations de la FCC. Son fonctionnement est soumis  aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférence préjudiciable et (2) Cet  appareil doit tolérer toute interférence reçue, y compris celles qui pourraient causer un fonctionnement  indésirable. Partie responsable Nom de la compagnie: Check Point Software Technologies Inc. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   74...
  • Page 75   Consulter le distributeur ou un technicien radio/télévision qualifié pour obtenir de l’aide. FCC Attention   Tout changement ou modification non expressément approuvé par la partie responsable de la  conformité pourrait empêcher l’utilisateur autorisé de faire fonctionner cet appareil.   Cet émetteur ne doit pas être installé ou utilisé en conjonction avec d'autres antennes ou émetteurs.   Les opérations dans la bande 5.15-5.25GHz sont limitées à une utilisation en intérieur. Déclaration à la FCC sur l'exposition aux rayonnements Cet équipement respecte les limites de la FCC en matière d'exposition aux rayonnements radio, pour un  environnement non contrôlé. Cet équipement doit être installé et utilisé en réservant au moins   2 9 cm entre  l'élément rayonnant et l'utilisateur. Concernant la sélection du code pays (appareils WLAN) Remarque: la sélection du code pays est uniquement pour les modèles hors Etats-Unis, et reste  indisponible pour tout modèle vendus aux États-Unis. Selon la règlementation FCC tous les produits WIFI  commercialisés aux Etats-Unis sont fixés uniquement sur des canaux américains. Déclaration de conformité du département Canadien Cet émetteur radio (identifier l'appareil par numéro de certification) a été approuvé par l'industrie Canada  pour fonctionner avec les types d'antenne énumérés ci-dessous avec le gain maximum admissible indiqué.  Types d'antennes non inclus dans cette liste, ayant un gain supérieur au gain maximum indiqué pour cette  type, sont strictement interdits pour une utilisation avec cet appareil. Déclaration d'exposition aux radiations Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement  non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 29 cm de distance entre la  source de rayonnement et votre corps. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de  licence. L'exploitation est autorisée aux deux conditions suivantes: Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   75...
  • Page 76  2.  Le gain maximal d’antenne permis pour les dispositifs utilisant les bandes 5250-5350 MHz et 5470- 5725 MHz doit se conformer à la limite de p.i.r.e.;  3.  Le gain maximal d’antenne permis (pour les dispositifs utilisant la bande 5725-5850 MHz) doit se  conformer à la limite de p.i.r.e. spécifiée pour l’exploitation point à point et non point à point, selon le  cas.  4.  Les pires angles d’inclinaison nécessaires pour rester conforme à l’exigence de la p.i.r.e. applicable  au masque d’élévation, et énoncée à la section 6.2.2 3), doivent être clairement indiqués. (Pour 5G  B2 avec les périphériques DFS uniquement)  5.  Lorsqu’il y a lieu, les types d’antennes (s’il y en a plusieurs), les numéros de modèle de l’antenne et  les pires angles d’inclinaison nécessaires pour rester conforme à l’exigence de la p.i.r.e. applicable  au masque d’élévation, énoncée à la section 6.2.2.3, doivent être clairement indiqués.  6.  De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance  sont désignés utilisateurs principaux (c.-à-d., qu’ils ont la priorité) pour les bandes 5250-5350 MHz et  5650-5850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux  dispositifs LAN-EL. Restrictions concernant le raccordement de matériel Avis: Le présent matériel est conforme aux spécifications techniques d’ISED applicables au matériel  terminal. Cette conformité est confirmée par le numéro d'enregistrement. Le sigle IC, placé devant le  numéro d'enregistrement, signifie que l’enregistrement s’est effectué conformément à une déclaration de  conformité et indique que les spécifications techniques d'ISED ont été respectées.  Déclaration de conformité de classe A pour le Japon Directive de l'Union européenne relative à la compatibilité électromagnétique Ce produit est certifié conforme aux exigences de la directive du Conseil concernant le rapprochement des  législations des États membres relatives à la directive sur la compatibilité électromagnétique (2014/30/EU).  Ce produit a été confirmé conforme aux exigences RED 2014/53 / EU. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   76...
  • Page 77 Information sur la Santé et la Sécurité Ce produit est conforme à la directive basse tension 2014/35/EU et satisfait aux exigences de la directive  2014/35/EU du Conseil relative aux équipements électriques conçus pour être utilisés dans une certaine  plage de tensions, selon les modifications de la directive 93/68/CEE. Mise au rebut du produit Ce symbole apposé sur le produit ou son emballage signifie que le produit ne doit pas être mis au rebut  avec les autres déchets ménagers. Il est de votre responsabilité de le porter à un centre de collecte désigné  pour le recyclage des équipements électriques et électroniques. Le fait de séparer vos équipements lors de  la mise au rebut, et de les recycler, contribue à préserver les ressources naturelles et s'assure qu'ils sont  recyclés d'une façon qui protège la santé de l'homme et l'environnement. Pour obtenir plus d'informations  sur les lieux où déposer vos équipements mis au rebut, veuillez contacter votre municipalité ou le service de  gestion des déchets. Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   77...

  • Page 78: Support

    Support Support For technical assistance, contact Check Point 24 hours a day, seven days a week at:   +1 972-444-6600 (Americas)   +972 3-611-5100 (International) When you contact support, you must provide your MAC address. For more technical information, go to: Check Point Support Center. To learn more about the Check Point Internet Security Product Suite and other security solutions, go to:  https://www.checkpoint.com Quantum Spark 1570R Appliance R80.20.XX Getting Started Guide   |   78...
