AEROTERMO CENTRIFUGO EN CAJA INSONORIZADA
DESCRIPCIÓN
Caja de chapa de acero galvanizado insonorizado con aislamiento reforzado en panel de lana de roca
de 50 mm de espesor.
Construcción en línea, con bridas de conexión circulares con juntas de estanqueidad.
Filtro G4 incorporado dentro del arcón y montado sobre corredera.
Tapa de acceso de seguridad cuando la caja está fijada en el techo.
Batería de agua caliente incorporada en la caja.
Ventilador con motor de 2 velocidades.
2 gamas:
- Con interruptor de proximidad bloqueable, montado de serie.
- Con caja de regulación electrónica montada y cableada (mando a distancia y sonda de
conducto incorporados).

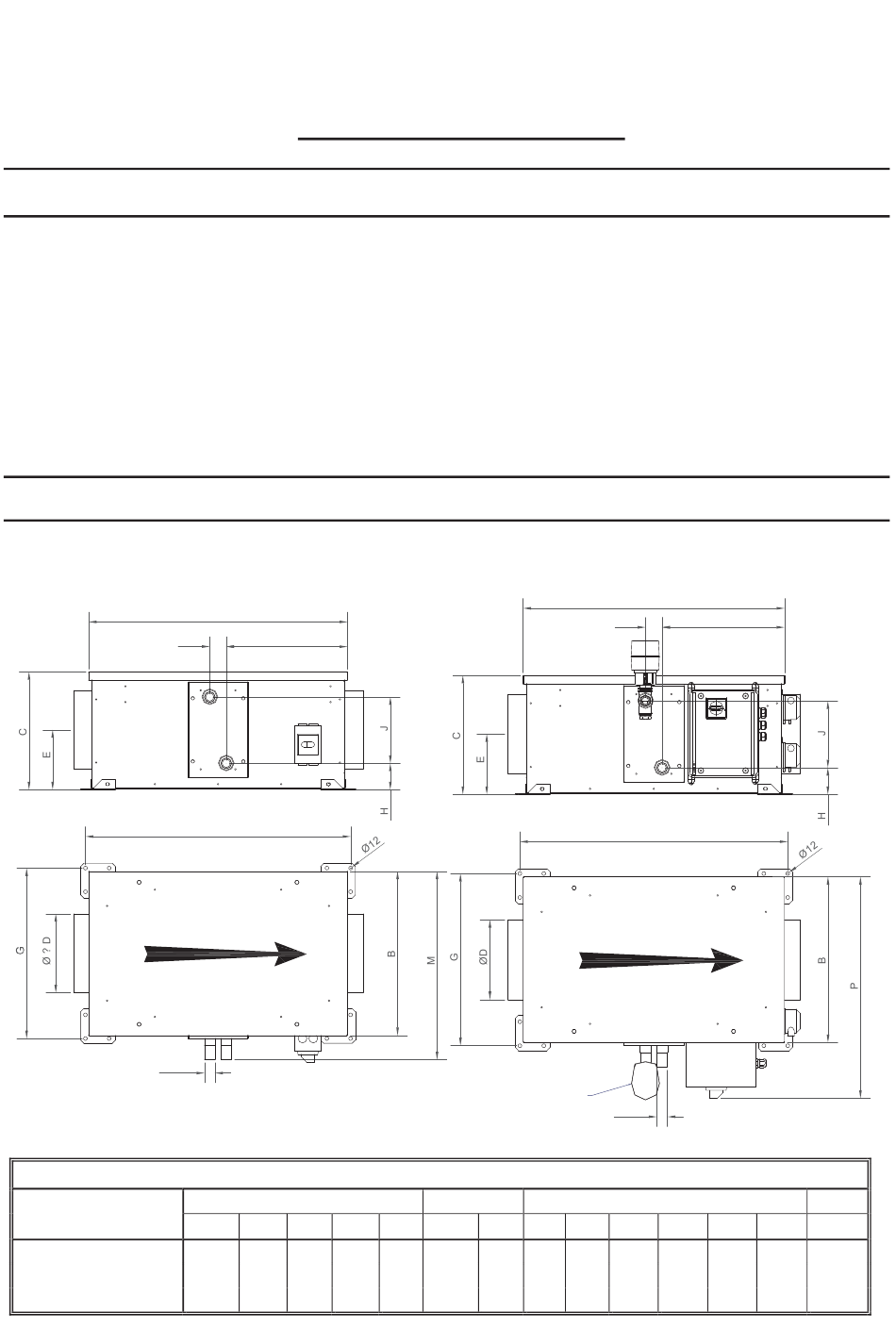

DIMENSIONES
Versión con interruptor
Ø1"
Tipo
CAIB 10
CAIB 17 y 24
CAIB 35
Versión con batería de agua
A
L K
F
Dimensiones de la caja
A B ØD
C
820 520 370 250 190 840 540 85 210 415
1120 670 600 355 275 1140 690 105 390 640
1120 670 600 400 265 1140 690 105 390 640
CAIB
Versión con caja de regulación
1 Valvula 3 vias + su motor:
suministrada pero no montada
CAIB
Fijaciones
E F G
A
L
F
Ø1"
Batería de agua
H J K L
52
52
52
K
Peso
M (kg.)
P
675 600 40
825 750 55
825 750 57
