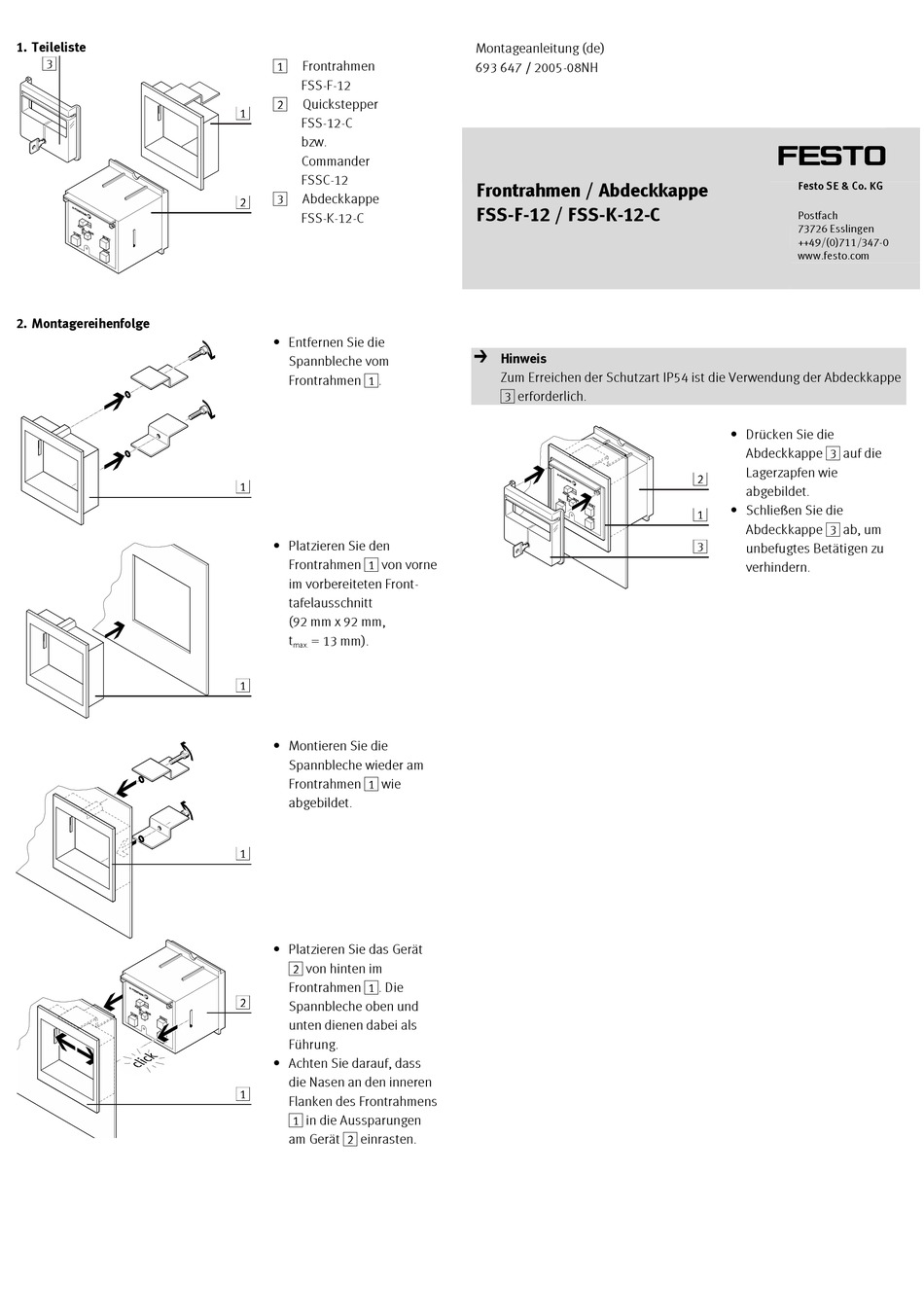

Festo FSS-F-12 Assembly Instructions

1. Teileliste
3
2. Montagereihenfolge
Frontrahmen
1
FSS-F-12
Quickstepper
2
1
FSS-12-C
bzw.
Commander
FSSC-12
Abdeckkappe
3
2
FSS-K-12-C
• Entfernen Sie die
Spannbleche vom
Frontrahmen 1.
1
• Platzieren Sie den
Frontrahmen 1 von vorne
im vorbereiteten Front-
tafelausschnitt
(92 mm x 92 mm,
t = 13 mm).
max.
1
• Montieren Sie die
Spannbleche wieder am
Frontrahmen 1 wie
abgebildet.
1
• Platzieren Sie das Gerät
2 von hinten im
Frontrahmen 1. Die
2
Spannbleche oben und
unten dienen dabei als
Führung.
• Achten Sie darauf, dass
die Nasen an den inneren
1
Flanken des Frontrahmens
1 in die Aussparungen
am Gerät 2 einrasten.
Montageanleitung (de)
693 647 / 2005-08NH
Frontrahmen / Abdeckkappe
FSS-F-12 / FSS-K-12-C
Hinweis
Zum Erreichen der Schutzart IP54 ist die Verwendung der Abdeckkappe
3 erforderlich.
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
• Drücken Sie die
Abdeckkappe 3 auf die
Lagerzapfen wie
2
abgebildet.
• Schließen Sie die
1
Abdeckkappe 3 ab, um
3 unbefugtes Betätigen zu
verhindern.
