Guide d'installation et d'utilisation

Structure et fonctionnement

Le REF-CLASS-GAUGE se compose d'un manomètre numérique de précision et
d'une pompe de contrôle manuelle. Le REF-CLASS-GAUGE sert à produire de la
pression pour vérifier, ajuster et calibrer des manomètres mécaniques et électroniques
à l'aide de mesures comparatives. La pompe de contrôle manuelle produit une
pression qui peut être lue avec le manomètre numérique de précision. La pompe de
contrôle manuelle dispose d'une vanne de réglage de précision laquelle permet un
réglage exact pour procéder à la mesure comparative précise.

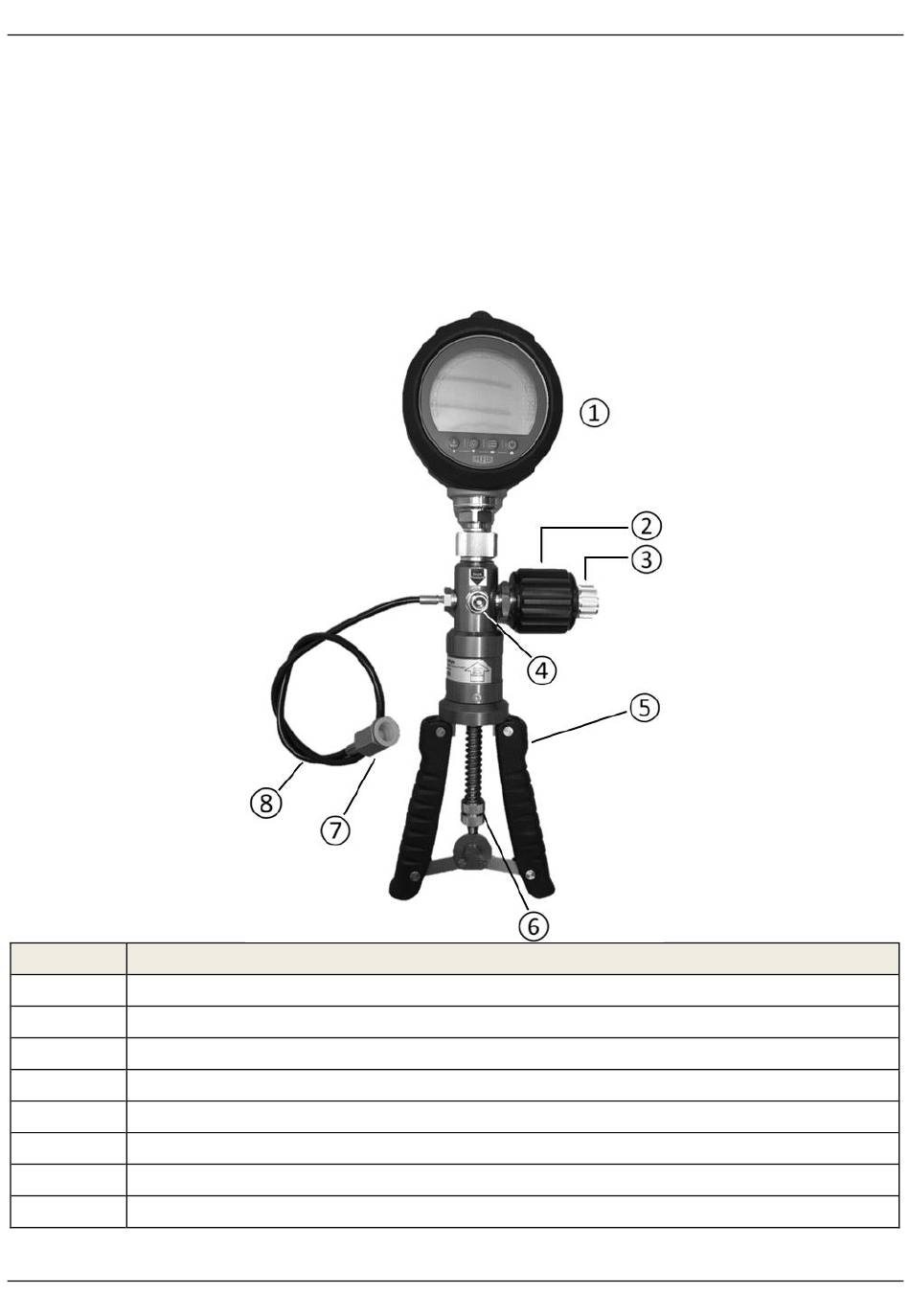

Position Description
①
Manomètre numérique de précision
②
Vanne de réglage de précision
③
Vanne de décharge de pression
④
Vanne de commutation (commutation production de pression / vide)
⑤
Poignées de la pompe
⑥
Écrou moleté réglable pour régler la course de piston de la pompe
Raccord de pression pour l'appareil à contrôler
⑦
Conduite flexible pour le raccordement de l'appareil à contrôler
⑧
