Summary of Contents for Refco REFVAC-RC
- Page 1 REFVAC-RC REFVAC 4688291 4688541 4688442 4688540 Instruction Manual Digital vacuum gauge Bedienungsanleitung Digitales Vakuummessgerät Manuel d’utilisation Vacuomètre digital Istruzioni d’uso Vacuometro digitale Manual de instrucciones Vacuómetro digital...
-
Page 3: Table Of Contents
INTRODUCTION GENERAL INFORMATION SPECIFICATION PRODUCT AND PART DESCRIPTION PRODUCT BUTTONS AND NAVIGATION TRANSPORT, PACKAGING AND STORAGE TRANSPORT PACKAGING STORAGE COMMISSIONING AND FUNCTIONS COMMISSIONING FUNCTIONS MAINTENANCE TROUBLESHOOT GUARANTEE 10.0 RETURN DISPOSAL 11.0 SPARE PARTS AND ACCESSORIES... -
Page 4: Introduction
The latest manual can be downloaded from www.refco.ch. GENERAL INFORMATION Before you start working with the REFVAC or REFVAC-RC, please read the operating instructions carefully. They contain important information for the successful operation, maintenance and disposal of the digital vacuum gauge. - Page 5 RoHS: Restriction of Hazardous Substances This device meets the requirements of the RoHS EU directive. RoHS RoHS 2011/65/EU including 2015/863/EU The device does not contain any prohibited substances above the maximum permissible values. In accordance with Article 33 of REACH Regulation 1907/2006, we confirm that this device and its packaging complies with Article REACH...
- Page 6 Intended use The digital vacuum gauge is designed to measure vacuum conditions in mobile and stationary refrigeration systems and heat pumps. This REFCO product may only be used by trained refrigeration technicians. The device assists the technician during the evacuation process of a system.
-
Page 7: Specification
Temperature Range Gas Connection 1/4" SAE Battery 3xAAA | 3xLR03 Battery-lifetime >100h Packaging Blister Material ABS | TPE | Brass | FR-4 Colour yellow (RAL 1023) | green (RAL 6026) *Wireless communication *Signal range Up to 100m REFVAC-RC only Instruction Manual... -
Page 8: Product And Part Description

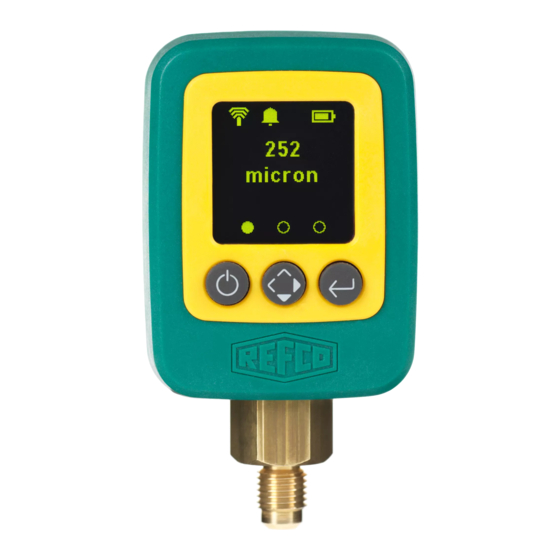

PRODUCT AND PART DESCRIPTION PRODUCT OLED display 3 Buttons 1/4" SAE vacuum connection BUTTONS AND NAVIGATION ON/OFF Button Navigation Button Enter Button Switch the device Navigate through the Select the on or off screens, menu items settings to enter the or settings menu Instruction Manual... -
Page 9: Transport, Packaging And Storage
The storage conditions must also be maintained during transport. PACKAGING The device is delivered in a blister pack. The REFVAC-RC has a protective textile pouch to protect the digital vacuum gauge. STORAGE The storage temperatures (Section 3.0) must be maintained and the plastic... -
Page 10: Functions
If this value is exceeded or undershot, the display flashes. The alarm is acknowledged by pressing any key. With a REFVAC-RC, any alarm value can be set via the REFMESH App. Pressure /... - Page 11 For long-term measurements, a power supply is Power supply recommended, for which a power bank is suitable. If the REFVAC or REFVAC-RC is powered via USB, the status bar will show USB instead of the battery symbol. A REFVAC-RC can perform a long-term...
- Page 12 After another 3 minutes, the vacuum value is mode only renewed every minute. If the device is powered via USB, the REFVAC or REFVAC-RC will not go into energy saving mode. This function is not available for the devices with the article no. 4688541 and 4688540...
-
Page 13: Maintenance
MAINTENANCE The digital vacuum gauge requires maintenance when used regularly: Replace Filter: The sinter filter can be unscrewed with a slotted screwdriver. Replace the filter whenever it becomes visibly dirty or every 3 to 4 months, depending on use. Cleaning: Clean the screen and the housing surface with a cloth and cleaning agent. -
Page 14: Troubleshoot
Cleaning the Vacuum Sensor It may happen that in rare cases, the vacuum sensor is contaminated with oil, and cleaning is then required. The following cleaning process must be followed: 1. Remove battery 2. Remove sinter filter 3. Turn the unit upside down with the vacuum connector facing up. 4. -
Page 15: Guarantee
Ltd has been certified according to DIN EN ISO 9001:2015. Regular quality control checks as well as an accurate manufacturing process guarantee reliable functionality and are the basis for the REFCO guarantee, in accordance with the General Terms and Conditions of Sale and Delivery applicable on the day of delivery. - Page 16 EINLEITUNG ALLGEMEINES TECHNISCHE DATEN PRODUKT UND TEILBESCHREIBUNG TEILBESCHREIBUNG KNÖPFE UND NAVIGATION TRANSPORT, VERPACKUNG UND LAGERUNG TRANSPORT VERPACKUNG LAGERUNG INBETRIEBNAHME UND FUNKTIONEN INBETRIEBNAHME FUNKTIONEN WARTUNG PROBLEMBEHANDLUNG GARANTIE 10.0 RÜCKSENDUNG UND ENTSORGUNG 11.0 ERSATZTEILE UND ZUBEHÖR Bedienungsanleitung...
-
Page 17: Einleitung
REFVAC oder REFFVAC-RC ist ein hochpräzises digitales Vakuummeter. Die aktuelle Bedienungsanleitung ist auf www.refco.ch downloadbar. ALLGEMEINES Bevor Sie die Arbeit mit dem REFVAC oder REFVAC-RC aufnehmen, lesen Sie aufmerksam die Bedienungsanleitung. Die Bedienungsanleitung gibt wichtige Hinweise für den reibungslosen Betrieb, den Unterhalt und die Entsorgung des digitalen Vakuummessgeräts. - Page 18 RoHS: Restriction of Hazardous Substances Dieses Gerät erfüllt die Bestimmungen der RoHS EU-Richtlinie RoHS. RoHs 2011/65/EU beinhaltet 2015/863/EU Das Gerät enthält keine verbotenen Substanzen oberhalb der Grenzwerte. Gemäss Artikel 33 der REACH-Verordnung 1907/2006 bestätigen wir, dass dieses Gerät und die Verpackung, in Übereinstimmung mit Artikel 57 der REACH-Verordnung 1907/2006 REACH ist.
- Page 19 Gase, die in Kältesystemen verwendet werden, lehnt REFCO jede Verantwortung und Haftung bei Unfällen, Verletzungen und Tod ab. REFCO weist ausdrücklich darauf hin, dass die Produkte ausschliesslich durch professionell ausgebildete Fachleute einzusetzen sind. Kein Gebrauch für Kinder und nicht befähigte Personen.
-
Page 20: Technische Daten
-20 °C – 50 °C Temperaturbereich Gasanschluss 1/4" SAE Batterie 3xAAA | 3xLR03 Batterien-Laufzeit >100h Verpackung Blister Material ABS | TPE | Messing | FR-4 Farbe gelb (RAL 1023) | grün (RAL 6026) *Drahtlose Kommunikation *Signalreichweite Up to 100m * Nur beim REFVAC-RC Bedienungsanleitung... -
Page 21: Produkt Und Teilbeschreibung
PRODUKT UND TEILBESCHREIBUNG TEILBESCHREIBUNG OLED Display 3 Knöpfe 1/4" SAE Vakuum Anschluss KNÖPFE UND NAVIGATION On/Off Navigation Eingabe Gerät ein- oder Navigieren durch die Auswählen der ausschalten Bildschirme, Menü Einstellungen, zum Punkte oder Eintreten ins Menü Einstellungen Bedienungsanleitung... -
Page 22: Transport, Verpackung Und Lagerung
Ihrem Werkzeugkoffer oder Werkzeugtasche. Die Lagerungs- bedingungen müssen auch beim Transport eingehalten werden. VERPACKUNG Das Gerät wird im Blister geliefert. Das REFVAC-RC hat eine mitgelieferte Textilschutztasche für den Schutz des digitalen Vakuummessgeräts. LAGERUNG Die Lagerungstemperaturen (Kapitel 3.0) müssen eingehalten werden und die Verpackung muss geschlossen sein. -
Page 23: Funktionen
Ist ein Alarm gesetzt so ist das Icon in Alarm Funktion der Statusbar eingeblendet. Wird dieser über oder unterschritten blinkt das Display. Der Alarm wird quittiert mit einem Tastendruck einer beliebigen Taste. Mit einem REFVAC-RC kann ein beliebiger Alarmwert über das REFMESH App eingestellt werden. Druck- / Vakuumeinheiten Folgende Einheiten können eingestellt werden:... - Page 24 Ist die Drahtlosverbindung eingeschaltet kann Drahtlose- das REFVAC-RC mit einem REFMATE oder mit verbindung dem REFMESH App verbunden werden. Ist die Verbindung noch nicht aufgebaut so Blinkt das Icon in der Statusbar. Sobald eine Verbindung besteht ist das Icon konstant eingeblendet.
- Page 25 Nach weiteren 3 Minuten wird der Vakuumwert nur noch jede Minute erneuert. Wird das Gerät über USB gespeist, geht das REFVAC oder REFVAC-RC nicht in den Energiesparmodus. Diese Funktion ist nicht verfügbar für die Geräte mit der Artikelnr. 4688541 und 4688540...
-
Page 26: Wartung
WARTUNG Das digitale Vakuummessgerät muss bei regelmässiger Verwendung gewartet werden: Filter austauschen: Mit einem Schlitzschraubenzieher kann der Sinterfilter herausgedreht werden. Tauschen Sie den Filter aus, wenn er sichtbar verschmutzt ist oder sogar alle 3 bis 4 Monate, je nach Gebrauch. Geräte Reinigung: Reinigen Sie den Bildschirm und die Gehäuseoberfläche mit einem Tuch und Reinigungsmittel. -
Page 27: Problembehandlung
Reinigung vom Vakuumsensor Es kann vorkommen, dass in seltenen Fällen der Vakuumsensor mit Öl verschmutzt ist und eine Reinigung benötigt wird. Dabei ist folgenden Reinigungsprozess einzuhalten: Batterie herausnehmen Sinterfilter entfernen Gerät auf den Kopf stellen, dass der Vakuumanschluss nach oben zeigt. Einige Tropfen von Isopropanol in das Sensorgehäuse geben Einen Finger über dem Anschluss platzieren und damit den Sensor schliessen. -
Page 28: Garantie
Ihre neuer REFVAC ist nach den neuesten arbeitsphysiologischen und ergonomischen Gesichtspunkten entwickelt worden und entspricht dem aktuellen Stand der Technik. Das Unternehmen REFCO Manufacturing Ltd wurde nach DIN EN ISO 9001:2015 zertifiziert. Regelmässige Qualitätskontrollen sowie eine sorgfältige Verarbeitung gewährleisten eine solide Funktionsfähigkeit und ermöglichen die REFCO-Garantie...
