Inbouw en aansluiting DuoControl CS

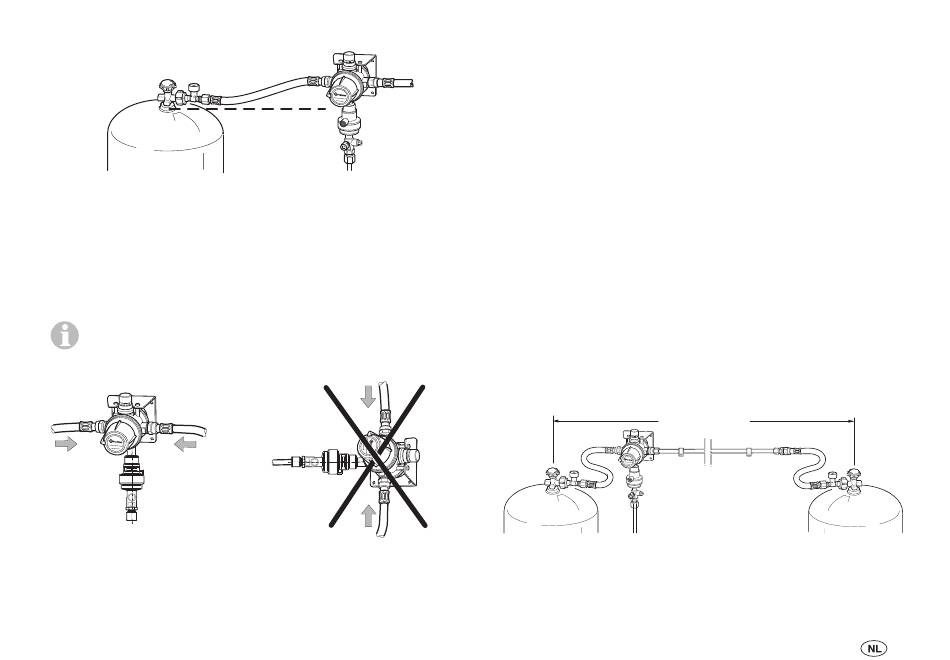

DuoControl CS moet zo worden gemonteerd dat de aanslui-
tingen van de hogedrukslangen zich op de hoogst mogelijke
positie bevinden, maar tenminste boven het niveau van de
klep op de fles (stippellijn).
De hogedrukslangen moeten met een continu niveauverschil
naar de klep van de fles lopen.
Door de montage boven de kleppen van de flessen wordt
het binnendringen van gas tijdens de vloeistoffase in de
gasdrukregelinstallatie bemoeilijkt, vooral tijdens het rijden.
Monteer DuoControl CS zo, dat de aansluitingen van de hoge-
drukslangen horizontaal zijn!
DuoControl CS wordt aan de ingangszijde via de buiten-
schroefdraad M20 x 1,5 (G.13) aangesloten op de hogedruk-
leiding en aan de uitgangszijde via een snijringschroefverbin-
ding (8 mm of 10 mm) aangesloten op de gasbuis.
Bij installaties van 30 mbar met 8 mm gasbuisleidingen moet
de meegeleverde (alleen voor de handel) adapter Z 10 / RVS 8
worden gebruikt.
Als u DuoControl CS in de buitenlucht gebruikt, bescherm
deze dan d.m.v. een beschermkap tegen weersinvloeden.
Kies een geschikte plaats voor DuoControl CS. Let hierbij met
name op het volgende:
– typeplaatje leesbaar
– statusweergave duidelijk zichtbaar
– beschadigingen bij het verwisselen van flessen voorkomen
– binnendringen van gas in vloeistoffase bemoeilijken
– plek voor de latere montage van de Truma afstandsdisplay
inplannen
– hogedrukslangen spanningsvrij aanleggen.
Als de afstand tussen de gasfleskleppen meer dan een meter
is, kan de uitbreidingsset (art.-nr. 50020-61100) worden gebruikt.
> 100 cm
– Bevestig deze met 4 schroeven aan een stevige wand /
stevig plafond.
