Istruzioni di montaggio

Residuo di gas: non fumare, non utilizzare fiamme libere!
Far eseguire il montaggio esclusivamente da un tecnico
qualificato!
Per garantire il corretto funzionamento il regolatore deve
essere avvitato saldamente (con 4 viti) a una parete /
un soffitto stabile.
Prima di procedere al montaggio leggere attentamente e se-
guire le istruzioni di montaggio.
A seconda della versione, DuoControl CS deve essere instal-
lato in posizione verticale su una parete stabile o in posizione
orizzontale sul soffitto del vano portabombole. L'elemento di
scatto (A) deve sempre trovarsi in posizione verticale.
40

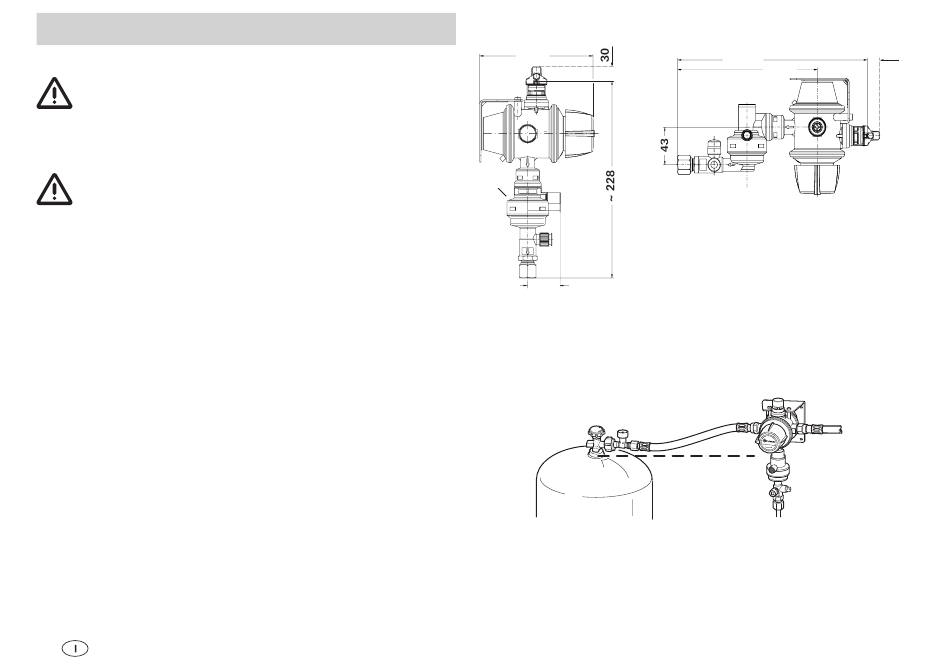

Dimensioni di montaggio

~ 131
A
37,5
Montaggio e collegamento di
DuoControl CS
Montare DuoControl CS in modo che i collegamenti dei tubi
flessibili ad alta pressione si trovino il più in alto possibile, co-
me minimo al di sopra del livello della valvola della bombola
(linea tratteggiata).
30
~ 231
~ 170
A
Dimensioni in mm.
