CoeLux LS Array Installation And User Manual page 21

19
IT EN FR
IT
Istruzioni per il montaggio, l'installazione e l'utilizzo
PREMESSA
Gli operatori incaricati del montaggio e dell'installazione dei prodotti
CoeLux sono tenuti obbligatoriamente a leggere con attenzione
tutti i contenuti del presente manuale prima dell'installazione,
dell'assemblaggio e dell'avviamento dell'unità, nonché prima delle
operazioni di manutenzione.
Questo manuale deve essere sempre usato e mantenuto in buono
stato di conservazione, anche per evenienze future. È vietato asportare,
strappare o modificare arbitrariamente alcune delle sue parti.
Le illustrazioni e i disegni sono da considerarsi solo come riferimento
generale e non sono necessariamente precise in ogni particolare. Le
immagini e le specifiche tecniche che appaiono nel manuale non sono
vincolanti e possono essere variate senza preavviso.
UNITÀ DI MISURA
Salvo diversa indicazione, le unità di misura impiegate sono quelle
previste dal Sistema Internazionale (SI).
QUALIFICHE DEGLI OPERATORI
Operaio generico: Operatore privo di competenze
specifiche, in grado di svolgere solo mansioni semplici su
disposizioni di tecnici qualificati.
Tecnico elettrico: Tecnico qualificato, in grado di far
funzionare l'unità, preposto a tutti gli interventi di natura
elettrica di regolazione, manutenzione e riparazione.
È inoltre in grado di operare in presenza di tensione
all'interno di armadi elettrici e scatole di derivazione.
Una persona può ricoprire più ruoli previa adeguata formazione.
Si specifica che con "OPERATORE" si intende genericamente il
personale incaricato di far funzionare, regolare e pulire l'unità.

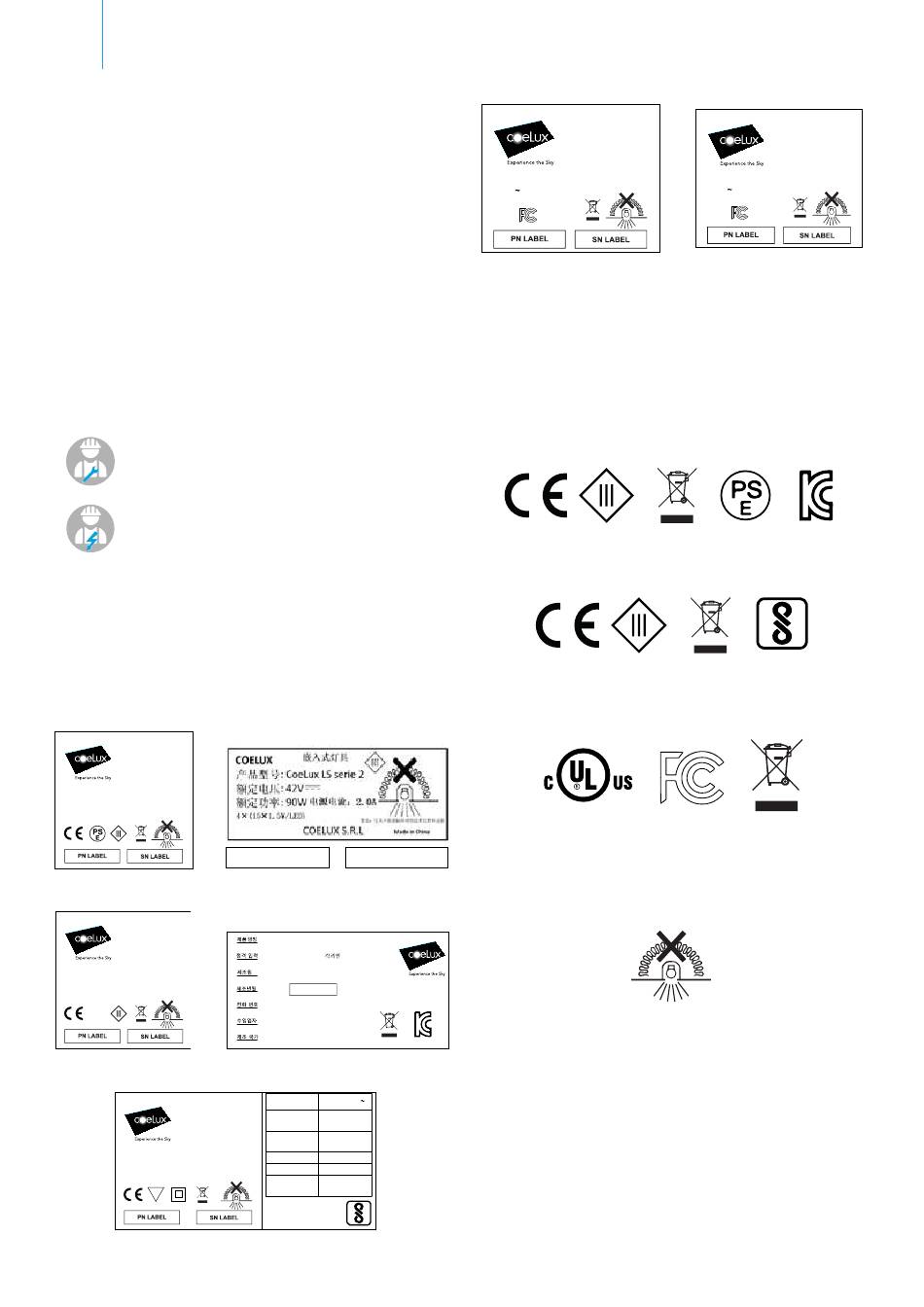

IDENTIFICAZIONE DEL PRODOTTO
Sul fianco del dispositivo è presente una targa identificativa recante,
tra gli altri, il numero di serie (SN) ed il Part Number (PN); comunicare a
CoeLux S.r.l. tali codici per qualsiasi richiesta.
CoeLux srl
Via Cavour 2
22074 Lomazzo CO
Italy
MADE IN ITALY
Product name: CoeLux LS
Input current=450mA each channel
Vdc=42V-Uout(max)=60V 80W
LS_ND/CE, PSE
CoeLux srl
Via Cavour 2
22074 Lomazzo CO
Italy
MADE IN CHINA
Product name: CoeLux LS
Input current=450mA each channel
Vdc=42V-Uout(max)=60V 80W
LS_ND/CE
CoeLux srl
LOMAZZO (CO) VIA CAVOUR
-POLO COMO NEXT 2
CAP 22074, ITALY
MADE IN ITALY
Product name: CoeLux® LS
F
PN LABEL SN LABEL
LS_ND/CCC
: CoeLux LS (serie 2)
1.
Product name
:
2. 42Vdc; 450mA , 80W
Rating
3. : Elemaster S.p.A., Via Garcia Lorca 29
Factory 23871 Lomagna (LC)
4. : ELMYYWWSSS
Manufacturing date
5. :
+82 70 7878 8230
A/S phone No.
6. : HYUN-CHANG NEOTEC CO., LTD
Importer
:
7. Italy
ZW11051-190001
Origing/Country
LS_ND/KC
Input Voltage
100-240Vac
Max Input 1A
Current
Input 50-60Hz
Frequency
Power 100W
Power factor >0,9
Max Amb. 40°C
Temperature
IS 10322
R - 41141798
LS/BIS
COELUX.COM
CoeLux srl
Via Cavour 2
22074 Lomazzo CO
Italy
MADE IN ITALY
Product name: CoeLux LS
120V 60Hz 100W
LS/UL
QUADRO NORMATIVO
CoeLux® LS serie 2, nelle varianti LS_ND/CE, PSE, CCC, KC, è conforme
ai requisiti essenziali delle direttive 2014/35/UE, 2014/30/UE, 2011/65/
CE, 2012/19/UE per ottemperare alle quali sono state applicate le
necessarie norme armonizzate.
CoeLux® LS serie 2, nella variante LS_ND/CE, PSE, detiene inoltre
il marchio circular PSE, le cui deviazioni nazionali sono contenute
all'interno del CB report.
CoeLux® LS serie 2, nella variante LS_ND/KC, detiene anche il marchio
KC secondo lo standard KC62031(2015/09).
CoeLux® LS serie 2, nella variante LS/BIS, è conforme alla norma IS
10322 (Part 5/Sec2) per la certificazione BIS.
CoeLux® LS serie 2, nelle varianti LS/UL, UL 0-10/277V è certificato FCC
in accordo alla norma Cfr 47 Part 15 - Subpart B-15.107 e 15.109. Inoltre
CoeLux® LS serie 2 detiene la certificazione UL per Canada ed USA
(File E476417).
Per il funzionamento ottimale del sistema, il dissipatore accoppiato
termicamente alla sorgente a LED necessita di scambiare aria con
l'ambiente circostante: è quindi consigliabile lasciare dello spazio
vuoto nel controsoffitto attorno a CoeLux LS. In nessun caso il prodotto
può essere coperto (a contatto) con del materiale isolate termico.
Non coprire l'apparecchio luminoso con materiale isolante termico.
Specificatamente per la versione LS/ UL, UL 0-10/277V, con certificazione
UL: la distanza fra ciascuna superficie del prodotto e il materiale isolante
eventualmente presente nel controsoffitto deve essere superiore a 76
mm (3 in). La certificazione UL decade nei casi in cui questa distanza non
sia rispettata (TYPE NON-IC INSTALLATION).
L'uso di CoeLux® LS serie 2 in ambienti soggetti a normative particolari
(metropolitane, gallerie, etc.) deve essere valutato con personale
competente. Contattare CoeLux S.r.l. per ricevere indicazioni riguardo
ogni progetto specifico. Le procedure di sollevamento, fissaggio,
cablaggio e messa in funzione di CoeLux® LS serie 2 devono avvenire
in conformità con le indicazioni riportate in questo manuale, seguendo
comunque le normative vigenti in materia di sicurezza nel luogo ove
avviene l'installazione.
65-00195-02_A0
CoeLux srl
Via Cavour 2
22074 Lomazzo CO
Italy
MADE IN ITALY
Product name: CoeLux LS
277V 60Hz 100W
LS/UL 0-10/277V
IS 10322
R - 41141798
