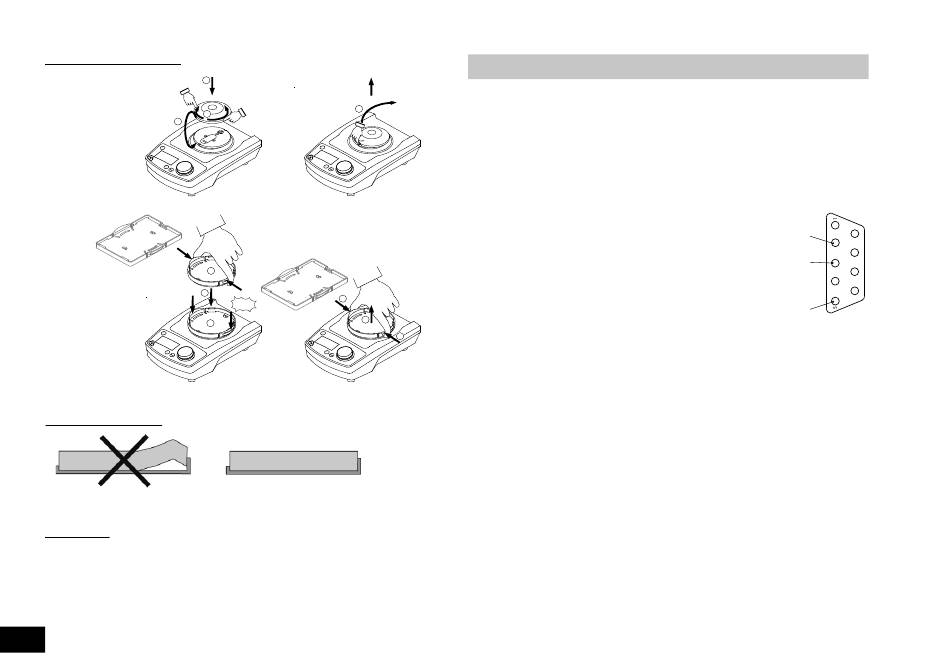

Mengganti alat tambahan
2
MS 3.1
MS 3.3
MS 3.4
Memanfaatkan sisipan
Aksesori lain
• PC 1.2
• PC 2.1
• labworldsoft ® , mulai versi 5.0 dan
seterusnya
54
1
1
3
1
2
1
"click"
2
3
• Adaptor
• Kabel analog
• Perangkat lunak
Antarmuka dan output
Perangkat dilengkapi dengan colokan SUB-D 9-kutub dan berada di bagian
belakang perangkat.
Antarmuka seri RS 232 C
Penugasan seri soket dapat digunakan untuk mengendalikan perangkat secara
eksternal melalui PC dan program aplikasi yang sesuai, mis. labworldsoft
mulai Versi 5.0 dan seterusnya.
Konfigurasi antarmuka seri RS 232 C
• Fungsi saluran antarmuka antara perangkat laboratorium
dan sistem otomasi merupakan pilihan dari sinyal-sinyal
yang tertera dalam standar EIA RS232 c, sesuai dengan
DIN 66020 Bagian 1. Untuk penugasan sinyal-sinyal, sila-
kan merujuk pada ilustrasi.
• RS 232 C Standar berlaku bagi properties antarmuka ele-
ktronika dan penugasan kondisi sinyal yang tidak sesuai
dengan DIN 66259 Bagian 1.
• Prosedur transmisi: Transmisi karakter yang tidak sinkron pada operasi hidup-henti.
1
• Jenis transmisi: full duplex.
Lorem ipsum
• Format karakter: Penciptaan karakter sesuai dengan format data pada DIN
66022 untuk operasi hidup-henti. 1 bit hidup, 7 bit karakter, 1 bit paritas (genap),
1 bit henti.
• Kecepatan transmisi: 9600 bit/dtk
• Kendali aliran data: tidak
Sintaksis Petunjuk
Di sini berlaku hal berikut:
• Pada umumnya perintah dikirim dari prosesor(master) ke instrumen (slave).
• Instrumen laboratorium secara ekslusif mengirimkan berdasarkan permint-
aan dari prosesor. Bahkan kode kesalahan tidak dapat dikomunikasikan se-
cara spontan dari intrumen laboratorium ke prosesor (sistem otomatis).
• Instruksi dan parameter, maupun parameter berurutan, harus dipisahkan
sekurang-kurangnya oleh satu bidang kosong. (Kode: hex 0x20)
• Masing-masing instruksi (termasuk parameter dan data) dan setiap respons
dihentikan dengan CR LF (Kode: hex 0x0D dan 0x0A) dan memiliki panjang
maksimum 80 karakter.
• Pemisah desimal pada angka titik mengambang adalah titik (Kode: hex
0x2E).
,
®
RxD
TxD
GND
