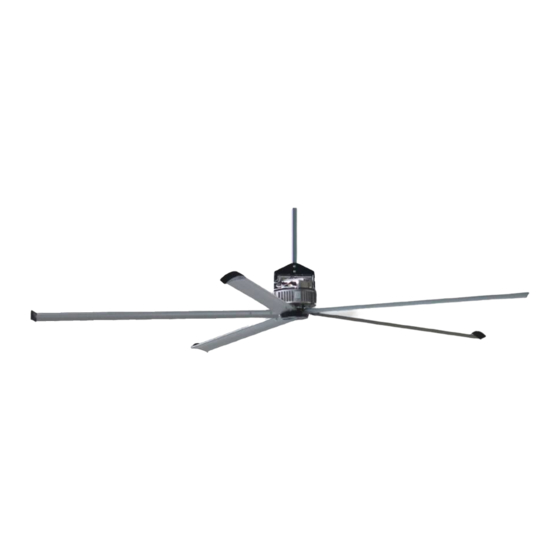

QHS Range
Manuale Specifico
2
I
Specific Manual
10
GB
Sede operativa: via Mario Calderara 39/41, 25018 Montichiari (Bs) - Sede legale: via Corsica 10, 25125 Brescia
C.F. e P.IVA/VAT 03369930981 - REA BS-528635 - Tel: +39 030 674681 - Fax: +39 030 6872149
www.aerauliqa.com - info@aerauliqa.it
Ci riserviamo il diritto di modificare/apportare migliorie ai prodotti e/o alle istruzioni di questo manuale in qualsiasi momento e senza preavviso.
We reserve the right to modify/make improvements to products and/or this instruction manual at any time and without prior notice.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for aerauliqa QHS Series
Summary of Contents for aerauliqa QHS Series
- Page 1 C.F. e P.IVA/VAT 03369930981 - REA BS-528635 - Tel: +39 030 674681 - Fax: +39 030 6872149 www.aerauliqa.com - info@aerauliqa.it Ci riserviamo il diritto di modificare/apportare migliorie ai prodotti e/o alle istruzioni di questo manuale in qualsiasi momento e senza preavviso.
-
Page 2: Table Of Contents
SERIE QHS Ventilatori da soffitto ad alte prestazioni (HVLS) INDICE 1. AVVERTENZE GENERALI 2. AVVERTENZE PARTICOLARI 3. CARATTERISTICHE PRINCIPALI 4. DATI 5. DIMENSIONI E DISTANZE 6. COMPONENTI 7. INSTALLAZIONE 8. SCHEMI COLLEGAMENTO ELETTRICO 9. PULIZIA 10. RISOLUZIONE PROBLEMI 11. DICHIARAZIONE DI CONFORMITÀ / INCORPORAZIONE 1. -
Page 3: Caratteristiche Principali
3. CARATTERISTICHE PRINCIPALI • Nessun ingranaggio, quindi silenziosità • Motore brushless 200-480 Vac, 3ph, 50/60Hz, IP 65 • Nessuna manutenzione ordinaria • Regolabile • Vari livelli di sicurezza • Adatto all’utilizzo in continuo, S1 • Connessioni elettriche semplificate • Sistema integrato • Struttura resistente e robusta • Pale estruse in alluminio anodizzato 4. -
Page 4: Installazione
C.F. e P.IV www.aerau Descrizione/Description: No. Dis/No. Drawing: Materiale/Material: Fig. III Fig. II Questo documento è protetto dalle leggi vigenti i autorizzazione di Aerauliqa srl This document is protected by privacy and copyr disclosed without the specific written consent of... - Page 5 • Rimuovere dal corpo principale le quattro staffe per il trasporto svitando le viti, e aggangiare i moschettoni (19) in due asole (lasciandone una libera tra i due moschettoni staffe per agganciati). il trasporto asola Fig. V Fig. IV • Fissare l’assieme al soffitto/trave sfruttando gli otto fori delle piastre...
-
Page 6: Schemi Collegamento Elettrico
• Collegare i cavi Ø3mm con tensionatore (21) al supporto motore tramite i moschettoni da 5mm (22) e stabilizzare il ventilatore. • Fissare l’altro lato dei cavi al soffitto (Fig.XII) e serrare con i morsetti (23). La viteria di fissaggio al soffitto/ Fig. -
Page 7: Pulizia
CTRL-A (ACCESSORIO A RICHIESTA) TELERUTTORE ESTERNO (NON FORNITO) GIALLO-VERDE MARRONE 400 Vac 3 ph. cavo di alimentazione a 4 conduttori NERO 50/60 Hz GRIGIO BOBINA 230V CTRL - A POTENZIOMETRO cavo di controllo MARRONE a 6 conduttori GIALLO VERDE INTERRUTTORE BIPOLARE 230V BIANCO... - Page 8 10.3 Codici di allarme/Stato del LED/Risoluzione Problemi LAMPEGGI LED VALORE VALORE DESCRIZIONE ALLARME durata del ALLARME ALLARME RISOLUZIONE DEI PROBLEMI POSSIBLE CAUSE singolo lampeggio, ca.) 1 Lamp./2sec Nessun errore (1s) 1 Lamp./s Errore di memoria – parametri motore persi Contattare il produttore/supporto tecnico. (0.5s) 2 Lamp./s Corto circuito –...
-
Page 9: Dichiarazione Di Conformità / Incorporazione
11. DICHIARAZIONE DI CONFORMITA’ E INCORPORAZIONE DICHIARAZIONE UE DI CONFORMITA’/INCORPORAZIONE Costruttore: AERAULIQA SRL Via Corsica, 10 – 25125 Brescia - ITALY DICHIARAZIONE UE DI CONFORMITA’ DICHIARAZIONE DI INCORPORAZIONE In accordo alla Direttiva Macchine 2006/42/EC. Dichiariamo qui di seguito che I prodotti della gamma:... - Page 10 QHS RANGE Ceiling High Volume Low Speed Fan (HVLS) INDEX GENERAL INFORMATION 2. PRECUTIONS 3. MAIN FEATURES 4. DATA 5. DIMENSIONS AND CLEARANCES 6. COMPONENTS 7. INSTALLATION 8. WIRING DIAGRAM 9. CLEANING 10. TROUBLESHOOTING 11. DECLARATION OF CONFORMITY/INCORPORATION 1. GENERAL INFORMATION Carefully read the instructions contained in this manual.
- Page 11 3. MAIN FEATURES • Gearless for silent operation • Brushless motor 200-480Vac, 3ph, 50/60Hz, IP 65 • Maintenance-free • Speed controllable • Key Safety features • Suitable for S1 continuous service • Simplified electrical wiring connection • Embedded system • Strong and robust design and manufacturing • Anodized extruded blades 4.
- Page 12 C.F. e P.IV www.aerau Descrizione/Description: No. Dis/No. Drawing: Materiale/Material: Fig. III Fig. II Questo documento è protetto dalle leggi vigenti i autorizzazione di Aerauliqa srl This document is protected by privacy and copyr disclosed without the specific written consent of...
- Page 13 • Remove the four transport feet from the main body by unscrewing the bolts and hook the snap-hooks (19) of the security wire to two holes (one hole between the snap- hooks has to be transport foot free). hole Fig. V Fig.
- Page 14 • Stabilize the fan with the 4x Ø3mm stabilizing wires (21) hooked with the 5mm snap-hook (22) to the motor support holes. • Securely fix the other end of the stabilizing wires to the ceiling (Fig.XII) using the clamps (23). Fixing plugs/ screws not supplied.
- Page 15 CTRL-A (ACCESSORY ON REQUEST) EXTERNAL CONTACTOR (NOT SUPPLIED) YELLOW-GREEN BROWN 400 Vac 3 ph. 4-core power cable BLACK 50/60 Hz GREY BOBINA 230V CTRL - A POT. BROWN 6-core control cable YELLOW GREEN BIPOLAR SWITCH 230V WHITE MODBUS B GREY MODBUS A PINK WARNING: regardless of the control system in place (potentiometer or ModBus), it’s strongly recommended to...
- Page 16 10.3 Alarm codes/LED status/Troubleshooting LED BLINKS ALARM 1 ALARM 2 ALARM DESCRIPTION (single blink TROUBLESHOOTING VALUE VALUE POSSIBLE CAUSE approx. duration) 1 Blink/2sec No error (1s) 1 Blink/s Memory error – motor parameters lost Contact manufacturer/technical support (0.5s) 2 Blink/s Short circuit –...
- Page 17 In accordance with the Machinery Directive 2006/42/EC. We herewith declare that the following range: We herewith declare that the following range: QHS series ceiling fans QHS series ceiling fans on the basis of its design and construction as partly on the basis of its design and construction of partly...
- Page 18 NOTE...
- Page 19 NOTE...
- Page 20 C.F. e P.IVA/VAT 03369930981 - REA BS-528635 - Tel: +39 030 674681 - Fax: +39 030 6872149 www.aerauliqa.com - info@aerauliqa.it Ci riserviamo il diritto di modificare/apportare migliorie ai prodotti e/o alle istruzioni di questo manuale in qualsiasi momento e senza preavviso.
