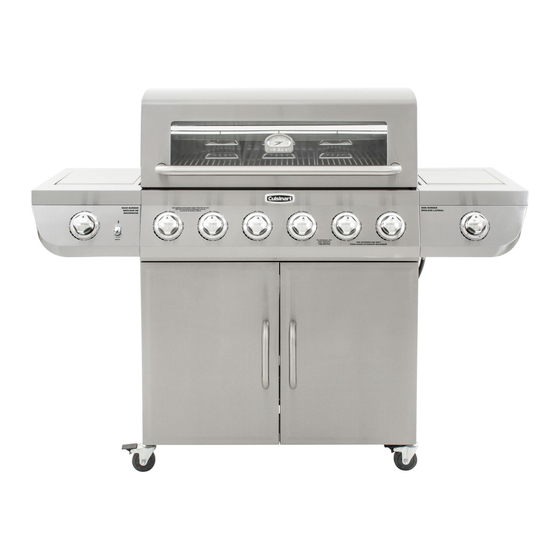

Stainless 6 burner gas grill
Hide thumbs Also See for GAS0656AF:

Advertisement

Stainless 6 Burner Gas Grill
ASSEMBLY IN STRUC TIONS
Model GAS0656AF

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GAS0656AF and is the answer not in the manual?

Questions and answers

Summary of Contents for Cuisinart GAS0656AF

  • Page 1 Stainless 6 Burner Gas Grill ASSEMBLY IN STRUC TIONS Model GAS0656AF...
  • Page 2: Parts List

    READ ALL SAFETY WARNINGS & ASSEMBLY INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING OR OPERATING YOUR GRILL. WE RECOMMEND TWO PEOPLE WORK TOGETHER WHEN AS SEM BLING THIS UNIT. The following tools are required to assemble this Cuisinart 6 Burner Gas Grill: • Phillips Screwdriver • Pliers or Wrench...
  • Page 4: Grill Body

    Step 1 Remove screw • Remove screw from LEFT SIDE TABLE Step 2 • Remove 2 screws form GRILL BODY Remove 2 screws...
  • Page 5: Side Table

    Step 3 • Attach LEFT SIDE TABLE and RIGHT SIDE TABLE using keyholes NOTE: Before tightening keyhole screws, make sure panels are aligned. Step 4 • Install screw through fi rebox (Removed in Step 1)
  • Page 6 Step 5 • Remove 2 screws from SIDE BURNER VALVE • Insert SIDE BURNER VALVE through holes in RIGHT SIDE CONTROL PANEL RIGHT SIDE CONTROL • Tighten 2 screws on PANEL RIGHT SIDE CONTROL PANEL • Attach RIGHT SIDE CONTROL PANEL VALVE RIGHT SIDE TABLE NOZZLE...
  • Page 7 Step 7a • Attach BLACK ELECTRODE WIRE to IGNITOR IGNITOR BLACK ELECTRODE WIRE Step 7b • Attach IGNITOR WIRES to back of IGNITOR BUTTON IGNITOR BUTTON IGNITOR WIRES (RED & WHITE)
  • Page 8 Step 8 • Remove 2 screws from SEAR BURNER VALVE • Insert SEAR BURNER VALVE through holes in LEFT SIDE LEFT SIDE CONTROL CONTROL PANEL PANEL • Tighten 2 screws on LEFT SIDE CONTROL PANEL • Attach LEFT SIDE CONTROL PANEL RIGHT SIDE TABLE VALVE using keyholes and screw...
  • Page 9: Cooking Grates

    Step 10 • Install HEAT TENTS COOKING GRATES and WARMING RACK • Install SEAR BURNER GRATE and SIDE BURNER GRATE • Install SEAR BURNER and SIDE BURNER KNOBS Step 11 • Remove 2 screws from GREASE TRAY • Attach GREASE TRAY HANDLE using 2 screws...
  • Page 10 Step 12 • Install SEAR BURNER GREASE TRAY GREASE CUP Step 13 • Install DOOR HANDLES (Screws and inserts are pre-attached to handles)
  • Page 11 Step 14 • Install AA BATTERY for ELECTRONIC IGNITION Model GAS0656AF Assembled ©2019 The Boltz Group LLC OM0656AF Assembly Instructions for Model Carrollton, Texas 75006 U.S.A. 1019 GAS0656AF...
