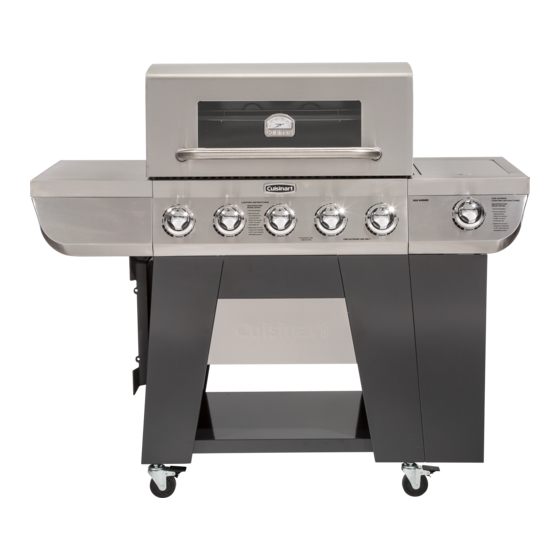

3-in-1 stainless 5 burner gas grill

Advertisement

Quick Links

3-in-1 Stainless 5 Burner Gas Grill
ASSEMBLY IN STRUC TIONS
Model GAS9556AS / GAS9556ASO

Advertisement

loading
Need help?

Need help?

Do you have a question about the GAS9556AS and is the answer not in the manual?

Questions and answers

Ben Gissandaner
June 9, 2025

What is the smoke tube used for

Summary of Contents for Cuisinart GAS9556AS

  • Page 1 3-in-1 Stainless 5 Burner Gas Grill ASSEMBLY IN STRUC TIONS Model GAS9556AS / GAS9556ASO...
  • Page 2 READ ALL SAFETY WARNINGS & ASSEMBLY INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING OR OPERATING YOUR GRILL. WE RECOMMEND TWO PEOPLE WORK TOGETHER WHEN AS SEM BLING THIS UNIT. The following tools are required to assemble this Cuisinart 5 Burner Gas Grill: • Phillips Screwdriver • Pliers or Wrench...
  • Page 4 Step 1a BRACKETS • Loosen screw on each BRACKETS • Rotate all BRACKETS upward and lock into slot. • Tighten screws FRONT PANEL Step 1b • Loosen 6 screws 3-4 turns FRONT LEGS • Do not remove screws • Attach FRONT PANEL using keyholes...
  • Page 5 RIGHT SIDE Step 2 PANEL • Loosen 3 screws • Attach RIGHT SIDE PANEL • Tighten 3 screws on RIGHT SIDE PANEL Step 3 • Loosen 2 screws • Attach LEFT SIDE PANEL • Tighten 2 screws on LEFT SIDE PANEL LEFT SIDE...
  • Page 6 CART BRACE Step 4 • Remove 6 screws • Attach CART BRACE • Tighten two screws on CART BRACE Remove 2 screws Remove 2 screws Step 5 • Attach CART BASE • Make sure TANK • BRACKETS are on this end. (See drawing below) •...
  • Page 7 Remove 2 screws Step 6 BACK PANEL • Loosen 6 screws on REAR LEGS • Attach BACK PANEL • Tighten 4 screws • Remove 6 screws Remove 2 screws Remove 2 screws Step 7 • Attach CART BASE to back legs •...
  • Page 8 LEFT Step 8 SIDE Screws removed PANEL from Step 6 • Attach LEFT SIDE PANEL CART BRACE • Tighten 4 screws CART BRACE Step 9 CASTERS • Lock CASTERS unlocked • Attach CASTERS to legs locked...
  • Page 9 Step 10 GRIDDLE HOOKS • Attach GRIDDLE HOOKS to LEFT SIDE PANEL • NOTE: Washer and nut used to attach LEFT GRIDDLE SIDE HOOKS go on PANEL the back side of LEFT SIDE PANEL TOP VIEW Step 11a • Loosen 2 bottom screws Loosen bottom screws CART BASE...
  • Page 10 Step 11b Step 11b • Install BAR • Tighten 2 screws Tighten screw Tighten screw Tighten screw Tighten screw CART BASE CART BASE LEFT SIDE Step 12 Step 12 LEFT SIDE LEFT SIDE • • Loosen screw Loosen screw RIGHT SIDE •...
  • Page 11 Step 13 Step 13 GRILL BODY • Set GRILL BODY on cart • Make sure screw drops into rear cart brackets • Push GRILL BODY to front of cart LEFT SIDE LEFT SIDE Tighten screw Tighten screw Tighten screw Tighten screw Step 14 Step 14 GRILL BODY...
  • Page 12 LEFT SIDE Step 15 TABLE RIGHT SIDE TABLE • Remove 3 screws and washers RIGHT SIDE CONTROL PANEL Remove Remove screw screw Remove screw washer washer LEFT SIDE RIGHT SIDE Step 16 CONTROL PANEL CONTROL PANEL • Loosen 4 screws •...
  • Page 13 Step 17 Loosen 4 screws • Loosen 4 screws • Attach LEFT SIDE TABLE using keyholes • Do not tighten screws at this point in time LEFT SIDE TABLE Step 18 • Install screw and tighten (screw was removed in Step 12) Tighten screw...
  • Page 14 Step 19 • Install screw and washer (screw and washer were removed in Step 15) Do not tighten screw at this time • Make sure panels are aligned • Tighten 5 screws from Steps 17 Align Panels through 19 Step 20 Loosen 4 screws •...
  • Page 15 Step 21 • Install screw and tighten (screw was removed in Step 12) Tighten screw Step 22 • Install screw and washer (screw and washer were removed in Step 15) Do not tighten screw at this time • Make sure panels are aligned and tighten 5 screws from Steps 20...
  • Page 16 Step 23 • Install screw (removed in Step 15) Step 24a • Remove WING SIDE BURNER NUT and remove VALVE burner. Install SIDE BURNER VALVE in control panel BURNER VENTURI • Slide valve WING downward and tighten 2 screws to lock into place (see diagram step 24b below)
  • Page 17 Step 24b • Install SIDE BURNER KEY HOLES KNOB BEZEL SIDE BURNER KNOB SIDE BURNER VALVE STEM Step 25a • Attach WIRE CLIP to side burner SIDE BURNER SIDE BURNER VALVE WIRE CLIP...
  • Page 18 Step 25b SIDE BURNER SIDE BURNER WIRE CLIP VALVE Step 26 • Attach IGNITOR WIRE to ELECTRODE ELECTRODE IGNITER WIRE...
  • Page 19 Step 27 SIDE BURNER GRATE • Install SIDE BURNER GRATE Step 28 • Loosen 2 screws • Attach HEAT SHIELD tighten screws HEAT SHIELD...
  • Page 20 Step 29 GREASE TRAY • Install GREASE TRAY GREASE CUP through back of grill GREASE CUP WARMING RACK Step 30 • Install HEAT COOKING GRATES TENTS COOKING GRATES WARMING RACK HEAT TENTS...
  • Page 21 Step 31 • Store GRIDDLE on GRIDDLE HOOKS GRIDDLE STORAGE Step 32 • Store SMOKE TUBE SMOKE TUBE STORAGE...
  • Page 22 Model GAS9556AS / GAS9556AS0 Assembled ©2019 The Boltz Group LLC AI9556AS/ASO Assembly Instructions for Models Carrollton, Texas 75006 U.S.A. 0819 GAS9556AS / GAS9556ASO...
