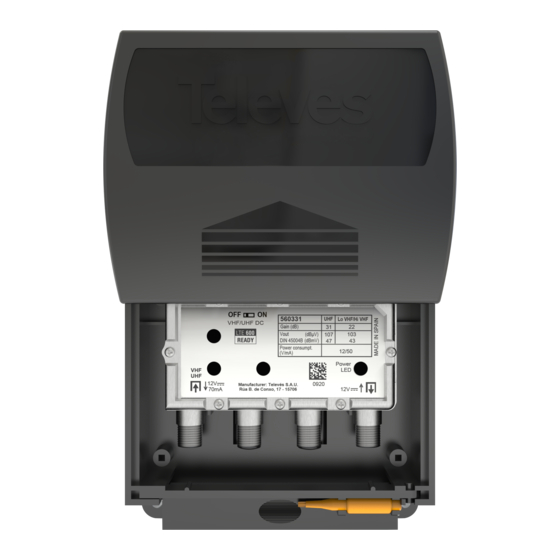

Televes MATV Quick Start Manual

Mast head amplifier 12V / Amplificador de mástil 12V
Refs. 560321, 560331, 560421, 560431
Kits: 560382, 560383, 560482, 560483
IN RF OUT
VHF/UHF
DC IN
In order to pass 12Vdc power to a pre-amplifier or active antenna ahead of the this pre-amplifier, the switch must be in the ON
(right) position. This applies to both the one input and two input model:
Para alimentar (12Vdc) un preamplificador o antena activa desde este amplificador, el interruptor debe estar en la posición ON (dere-
cha). Esto se aplica tanto a las referencias de una entrada como a los de dos entradas.

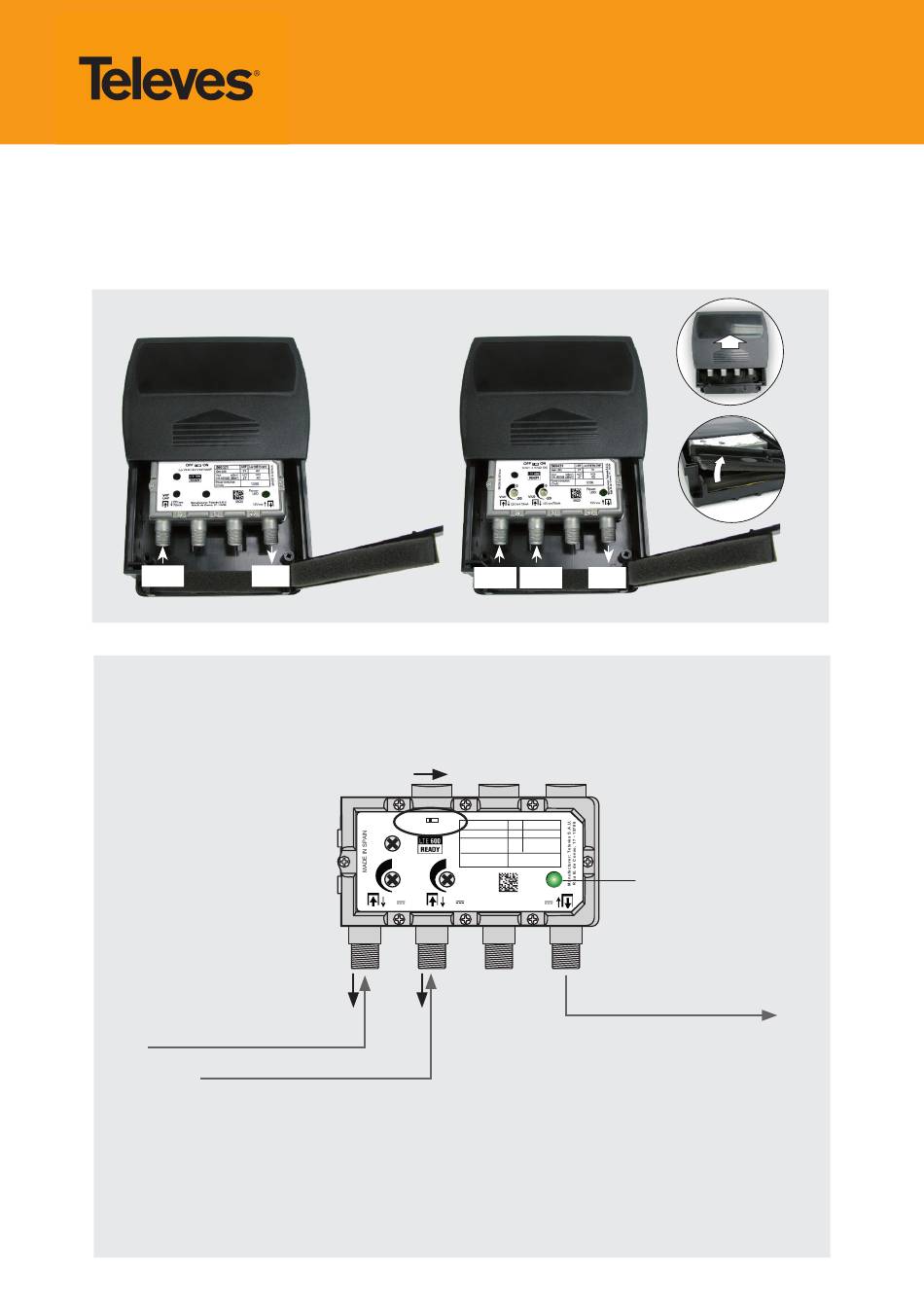

Cable from antenna/de antena 1
Cable from antenna/de antena 2
Refs. 560421, 560431 - Kits: 560482, 560483
1 is significantly stronger than 2: Adjust by turning control 1 counter-clockwise.
2 is significantly stronger than 1: Adjust by turning control 2 counter-clockwise.
Signals coming from 1 and 2 are balance: No adjustment needed, leave both controls at maximum gain (full clock-wise).
1 es significativamente más fuerte que 2: el ajuste se realiza girando el control 1 en sentido antihorario.
2 es significativamente más fuerte que 1: el ajuste se realiza ajuste girando el control 2 en sentido antihorario.
Las señales provenientes de 1 y 2 están equilibradas: no es necesario ningún ajuste, se dejan ambos controles en la máxima ganan-
cia (en sentido horario).
VHF/UHF
OFF ON
560431
V/U1 + V/U2 DC
Gain (dB)
Vout
DIN 45004B (dBmV)
Power consumpt.
(V/mA)
0 0
V/U1
-20 V/U2
-20
12V 70mA 12V 70mA
DC
DC
power
power
IN IN
RF OUT
VHF/UHF
DC IN
UHF Lo VHF/Hi VHF
27 18
(dBµV) 107 103
43
47
12/50
On: Green led
Power
LED
0620
12V
Cable towards TVs /Cable hacia Tvs
MATV
Led en verde
