※組立てる前にこの説明書を良くお読みになり十分に理解してください。
Before use, please carefully read the explanations!
THE FINEST RADIO CONTROL MODELS
For Intermediate
& Advanced Flyers.
中・上級者向
RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT

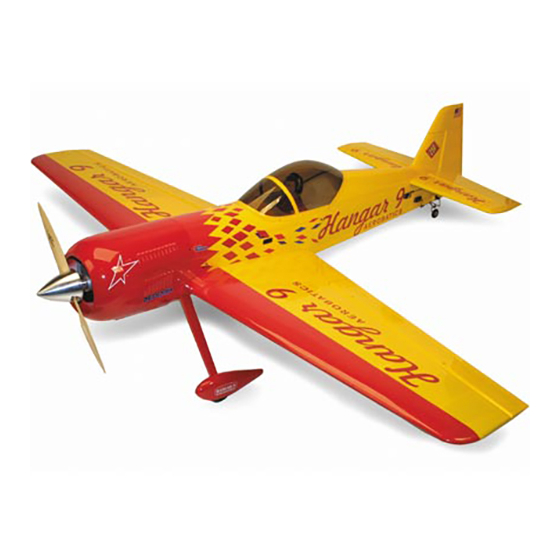

SUKHOI Su-31 40
目 次 INDEX
●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●オプションパーツ
OPTIONAL PARTS
●取扱いの注意
OPERATING YOUR MODEL SAFELY
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●飛行して楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
※製品改良のため、予告なく仕様を変更する場合があります。
© 2000 KYOSHO／禁無断転載複製
R
KYOSHO SUPER QUALITY SERIES
SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
WINGSPAN: 1380mm
INSTRUCTION MANUAL
SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek advice from people having building
experience in order to assemble the model correctly and to produce
its performance to full extent.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
組立／取扱説明書
スホーイ Su‑31 40
2
3
3~10
11
11~12
No.11922
Advertisement
Related Manuals for Kyosho 11922
Summary of Contents for Kyosho 11922
- Page 1 WINGSPAN: 1380mm THE FINEST RADIO CONTROL MODELS For Intermediate 組立／取扱説明書 & Advanced Flyers. 中・上級者向 INSTRUCTION MANUAL RADIO CONTROLLED ENGINE POWERED SCALE AIRCRAFT KYOSHO SUPER QUALITY SERIES SUKHOI Su-31 40 スホーイ Su‑31 40 目 次 INDEX ●キットの他にそろえる物 REQUIRED FOR OPERATION ●組立て前の注意 BEFORE YOU BEGIN ●本体の組立て...
- Page 2 キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Not included in kit!) 燃料、始動用具 下記商品のメーカー、サイズ等は、販売店とご相談ください。 Required for engine starting: CAUTION: For details concerning the equipment listed below 注意 (size, maker, etc.), check with your hobby shop. ■グロー燃料 Glow engine fuel only. 4チャンネル以上の飛行機用無線操縦機 （プロポ） セ ット（5サーボ：標準サーボ x5 ） と電池。特にサーボ ガソリンや灯油は使用禁止...
- Page 3 Read through the manual before you begin, so you will have an overall idea of what to do. キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社 「ユーザー相談室」までご連絡ください。 Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor. 完成後のたるみ止めやはがれ止めのために、クリヤウレタン塗装を行ってください。 You can keep the covering film from wrinkling or peeling by spraying the plane with clear polyurethane.
- Page 4 主翼(下面） Main Wing(Botton view) 2 x 20mm 2 x 20mm ビス Screw エルロンサーボ Aileron Servo で舵角を調整する。 Adjust the travel of each control surface. Please refer 確実に取り付ける。 飛行中にはずれると操縦不可能になり事故につながります。 Warning! Set all screws securely.If they come off duringflight you will lose control of your aircraft! 主翼...
- Page 5 エンジンマウント 4 x 20mm ビス マウントナット Mount Nut Screw Engine Mount エンジンシャフトライン 4x20mm Engine shaft line 3.5mm キャブレターの 位置に合わせる。 Depends on the position of carburettor. エンコンロッド Throttle Rod ●2サイクルエンジン ●4サイクルエンジン の場合 の場合 When using a When using a 2stroke engine. 4stroke engine.
- Page 6 メインギヤ メインギヤ Main gear Main Landing Gear 4 x 35mm ビス Screw 4×35mm 4×16mm ワッシャー Washer スプリングワッシャー Spring washer ナット 4 x 16mm ビス Screw 4×16mm . フィルムのみ 水平/垂直尾翼 BÕ Cut away only covering film. Vertical/Horizontal Tail AÕ A = AÕ B = BÕ C = CÕ...
- Page 7 ラダーロッド 折り曲げる。 Rudder Rod Bend at end of rod. 折り曲げる。 チューブを燃やさないように Bend at end 注意して暖めて収縮させる。 of rod. Be careful not to scorch the 収縮チューブ heat-shrink tube! Heat-shrink Tube 火気に注意。 火気に注意。 Beware of the flame! Slide heat shrink tubes over linkage rods and use a shrink covering heat gun or similar to secure (shrink) them in place.
- Page 8 2 x 20mm ビス リンケージ で舵角を調整する。 Screw Linkage Adjust the travel of each control surface. Please refer 2×20mm PPパイプ 確実に取り付ける。 飛行中にはずれると操縦不可能になり事故につながります。 Warning! Make certain parts are aligned accurately and play is reduced to a minimum. Tighten screws securely. リンケージ Linkage 1.2mmエンコンロッド...
- Page 9 カウリング Cowling 2.6 x 8mm TPビス TP Screw 3mm〜5mm 3mmベニヤ カウル内側の曲面に合 うようにカットする。 Trim outer surface of cowling mounts to match inner curve of cowl. 2.6x8mm 燃料タンク 3 x 35mm TPビス Fuel tank TP Screw シリコンシール剤で固定する。 向きを確認してしめ込む。 After confirming the posi- t ion of the Fix tank in fuselage with silicon glue.
- Page 10 キャノピー 2 x 8mm TPビス Canopy TP Screw 胴体と同じ色で塗装する。 Color paint 2 x 8mm 1.6mm 図の様に各舵が動くように調整する。図の動作量は通常の飛行に適した舵角です。 Adjust the travel of each control surface to the values in the diagrams. These values fit general flight capabilities. Readjust according to your needs and flight level. ラダー RUDDER 測定位置...
- Page 11 ★発送 品番 パーツ名 内容 品番 パーツ名 内容 ★定価 ★定価 Part Names Quantity Part Names Quantity 手数料 手数料 カウリング メインギヤ 11922-01 4200 11922-02 2000 ×1 ×1 Cowling Main gear スパッツ(R) (L) キャノピー 11922-03 1500 (R) ×1,(L)×1 ×1 11922-04 3400 (一律） (一律）...
- Page 12 ＊発送手数料は2000年 5月 1日現在のものです "Kyosho Direct-Mail-Parts-Order-System" is available only for Japanese market 京商スペアパーツ・オプションパーツの購入方法 これらの購入方法は日本国内に限らせていただきます 部品を 購入方法による手数料、お届け日数のめやす ●部品をこわしたり、なくしてしまった場合でも こわしちゃった スペアパーツ や オプションパーツを購入し、 購入方法 発送手数料 お届け予定日数 お 元どおりに直す事ができます。 店 お店に在庫がない場合は 不要 3〜4 日 で ●パーツはお店で直接購入していただくか、 パーツ直送便 で お お店に行けない場合は郵便を利用して京商 店 に 現金書留 円 6〜7 日...
- Page 13 郵便でのお問い合わせ： キリトリ線 お問い合わせ用紙 お問い合わせ用紙は、ﾌ ｧ ｯ ｸ ｽ または郵便でお送りください。回答方法は、京商で検討のうえ考慮させて頂きます。 郵送の場合は、お問い合わせ用紙のコピーを保管してください。 SUKHOI Su-31 40 11922 商品No. 商品名 店名 都 道 府 県 ご購入 ご購入店 ( ) 年月日...
-
Page 14: Before Flying
〇 × 風 オプションパーツは純正パーツ以 WIND 外使用しない。 Only use KYOSHO genuine parts. 京商株式会社 〒243-0034 神奈川県厚木市船子153 メーカー指定の純正部品を使用して ●ユ−ザ−相談室直通 TEL.046-229-4115 安全にR/Cを楽しみましょう。 THE FINEST RADIO CONTROL MODELS お問い合わせは：月曜〜金曜(祝祭日を除く) 10:00~18:00 PRINTED IN CHINA ...
