7. Installez les deux supports d'inclinaison (21), avec le
trou pour monter la cache en plastique sur la languette
inclinée vers l'arrière, et fixez-les sur le bloc d'inclinaison
de rail (2) avec quatre vis (146). Installez la cache de la
barre d'inclinaison arrière (113) sur la base du rail avec
deux vis (138).
8. Installez la cache de stabilisateur arrière (114) sur le
stabilisateur arrière avec quatre vis (138).
9. Couplez la cache de la barre de la poignée avant
(L-106) et la cache de la barre de la poignée arrière
(L-107) ensemble sur le bras gauche et fixez-les avec
trois vis auto taraudeuses (145) à l'aide du tournevis
(188). Répétez la même procédure pour 108 & 109
sur le côté droit
Ces modèles sont connectés directement à 230 VAC et il y
un interrupteur d'alimentation situé où le cordon
d'alimentation se branche dans l'unité sur le côté gauche
près de l'avant.

4. Nettoyage et entretien

Maintenance:
• En principe, l'équipement ne nécessite aucun entretien.
• Inspecter régulièrement toutes les parties de
l'équipement et le siège sécurisé de toutes les vis et les
connexions.
• Remplacer rapidement les pièces défectueuses par
notre service à la clientèle (SAV). Jusqu'à ce qu'il soit
réparé, l'équipement ne doit pas être utilisé
Entretien:
• Lors du nettoyage, utilisez uniquement un chiffon
humide et d'éviter des agents de nettoyage
agressifs.
• Composants qui entrent en contact avec la
transpiration, doivent être nettoyés avec un chiffon
humide.
7. Install the two incline Cover brackets (21), with the
hole for mounting the plastic cover on the bent tab
facing rearward, and secure them on the Incline
Rail Assembly (2) with four Phillips Head Screws (146).
Install the Rear incline bar cover (113) on the rail base
with two Screws (138).
8. Install the Rear Stabilizer Cover (114) on the Rear
Stabilizer with four Phillips Head Screws (138).
9. Mate the Front Handle Bar Cover (L-106) and the
Rear Handle Bar Cover (L-107) together on the Left
Arm and secure with three Sheet Metal Screws (145)
using the Phillips Head Screw Driver (188). Repeat the
same procedure for #'s 108 & 109 on the right side.

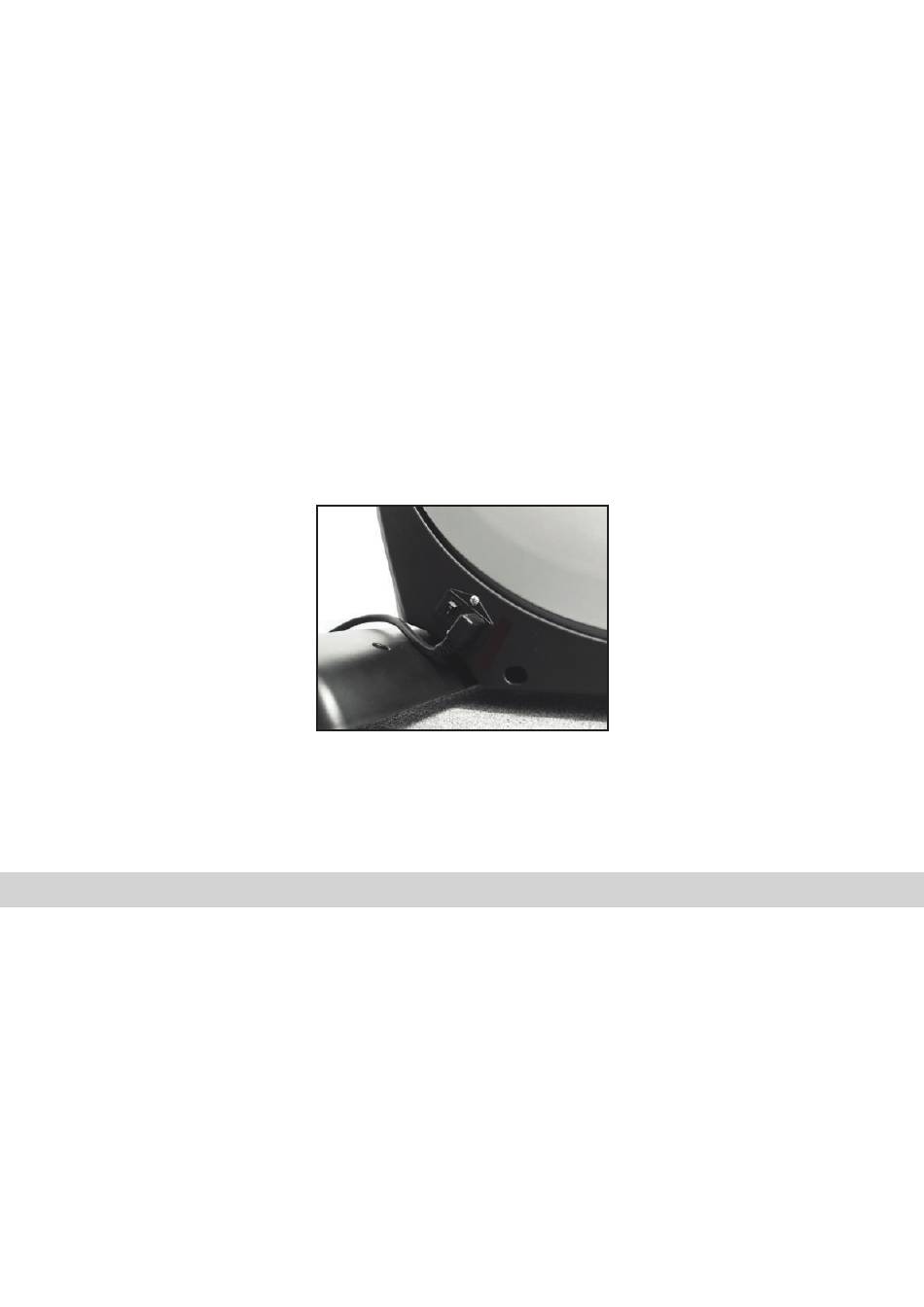

These models are connected directly to 230 VAC and
there is a power switch located where the line cord
plugs into the unit on the left side near the front.

4. Care and Maintenance

Maintenance:
• In principle, the equipment does not require
maintenance.
• Regularly inspect all parts of the equipment and
the secure seating of all screws and connections.
• Promptly replace any defective parts through our
customer service. Until it is repaired, the
equipment must not be used.
Care:
• When cleaning, use only a moist cloth and avoid
harsh cleaning agents. Ensure that no moisture
penetrates into the computer.
• Components that come into contact with perspi
ration, need cleaning only with a damp cloth.
09
