6200 Series

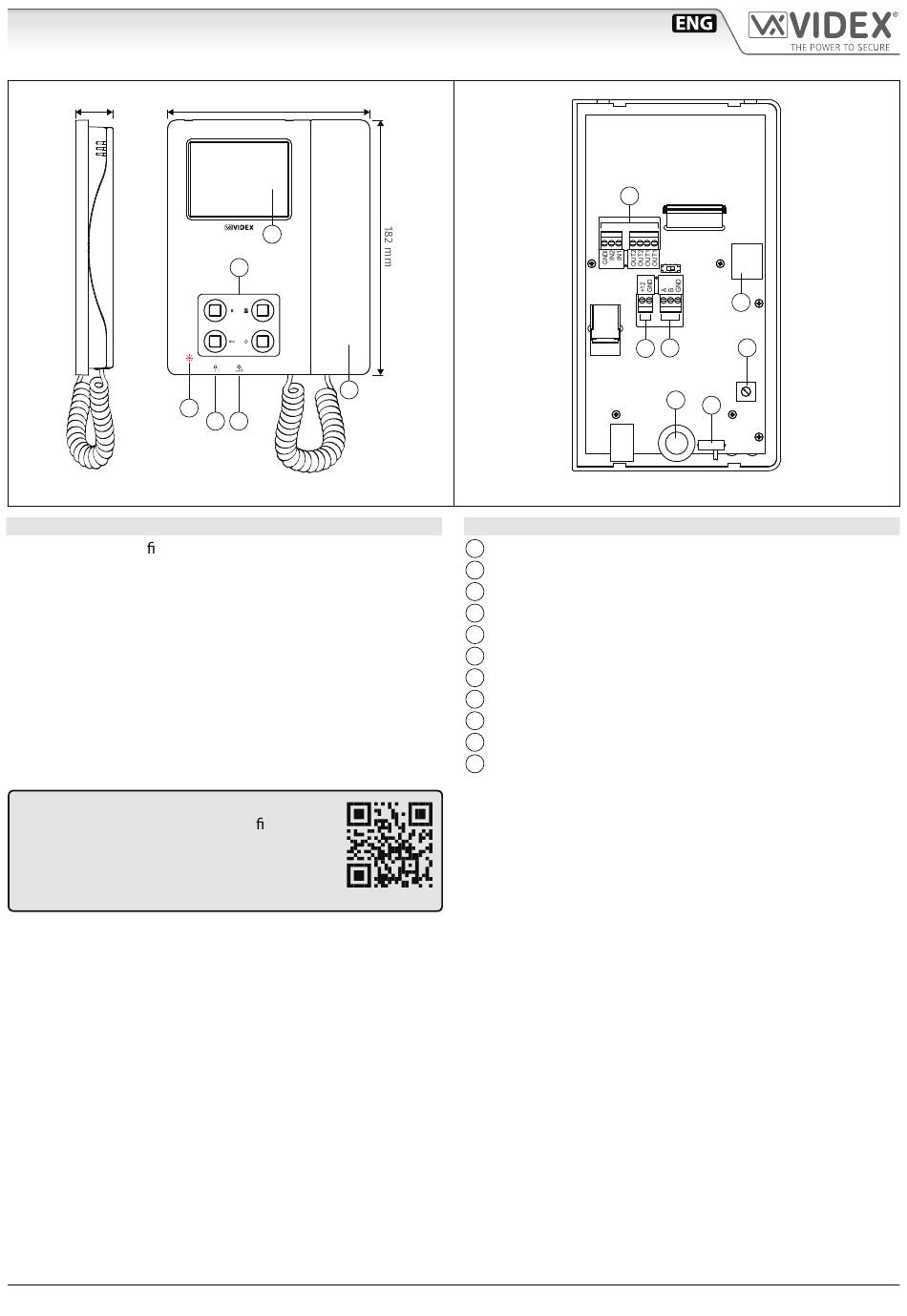

Art. 6296

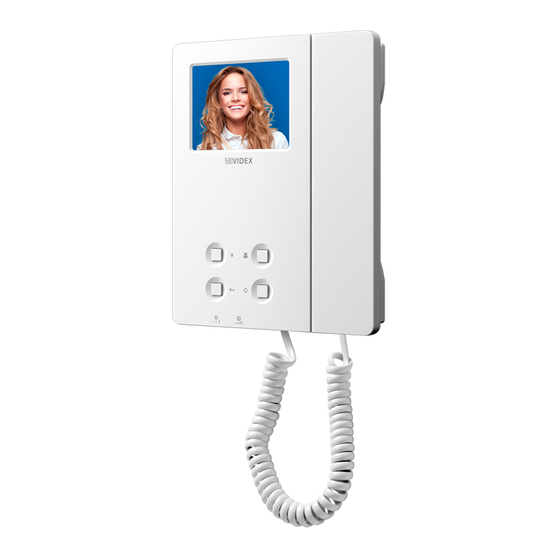

IP Videophone for VIDEX IP System
27 mm
Fig. 1 Front
DESCRIPTION
IP Videophone speci c for VIDEX IP System using 3.5" full colour
active matrix LCD touch screen.
The videophone includes 4 buttons with standard functions like
"privacy", "door- open", "camera recall" and "service" plus 5 LED's
for visual indication of all functions.
Adjustments: manual control for call tone volume on 3 levels
(low, medium, high) and picture brightness.
Programmable options: call tone melody, number of rings, pri-
vacy duration, date & time.
Intercommunication, Caller image memory and Event log man-
agement are further features included.
The Art. 6296 is surface mount.
To download the programming software
VX IP Wizard and obtain the latest rmware
and manuals please visit the following web-
site and register
https://service.videx.it/
Art. 6296 - Installation instructions
144 mm
A
B
E
L
C
D
Fig. 2 Back
LEGEND
A
3,5" Touch screen
B
Operating push buttons and LED's
C
Call tone volume control
D
Brightness control
E
Handset
F
Input/output terminals (not used)
G
12Vdc power supply input (for non POE installations)
H
RS-485 Interface
I
POE Ethernet interface
L
Red LED to advice a missed call from door panel
M
Microphone potentiometer (it increases the volume from
the handset to the door panel loudspeaker)
- 1 -
F
I
H
M
G
D
C
66251115 - V4.1 - 31/07/19
