• Purger soigneusement les canalisations avant la pose et la
mise en service du robinet.
• Lors de la pose d'un robinet en ligne, respecter le sens de
circulation de l'eau : flèche située sur le corps du robinet.
• Actionner plusieurs fois le robinet pour stabilisation définitive
de la temporisation.
• Hauteur du poussoir par rapport à la cuvette : 500 mm. minimum
• Hauteur du tube de chasse : 400 mm. minimum
avec un rayon du coude de 50 mm. minimum.
TEMPOFLUX ENCASTRE :
• Utiliser le gabarit pour réservation d'encastrement mural :
H.170 x L.145 x P.90 Profondeur réglable : 80 à 105 mm. (fig.1)

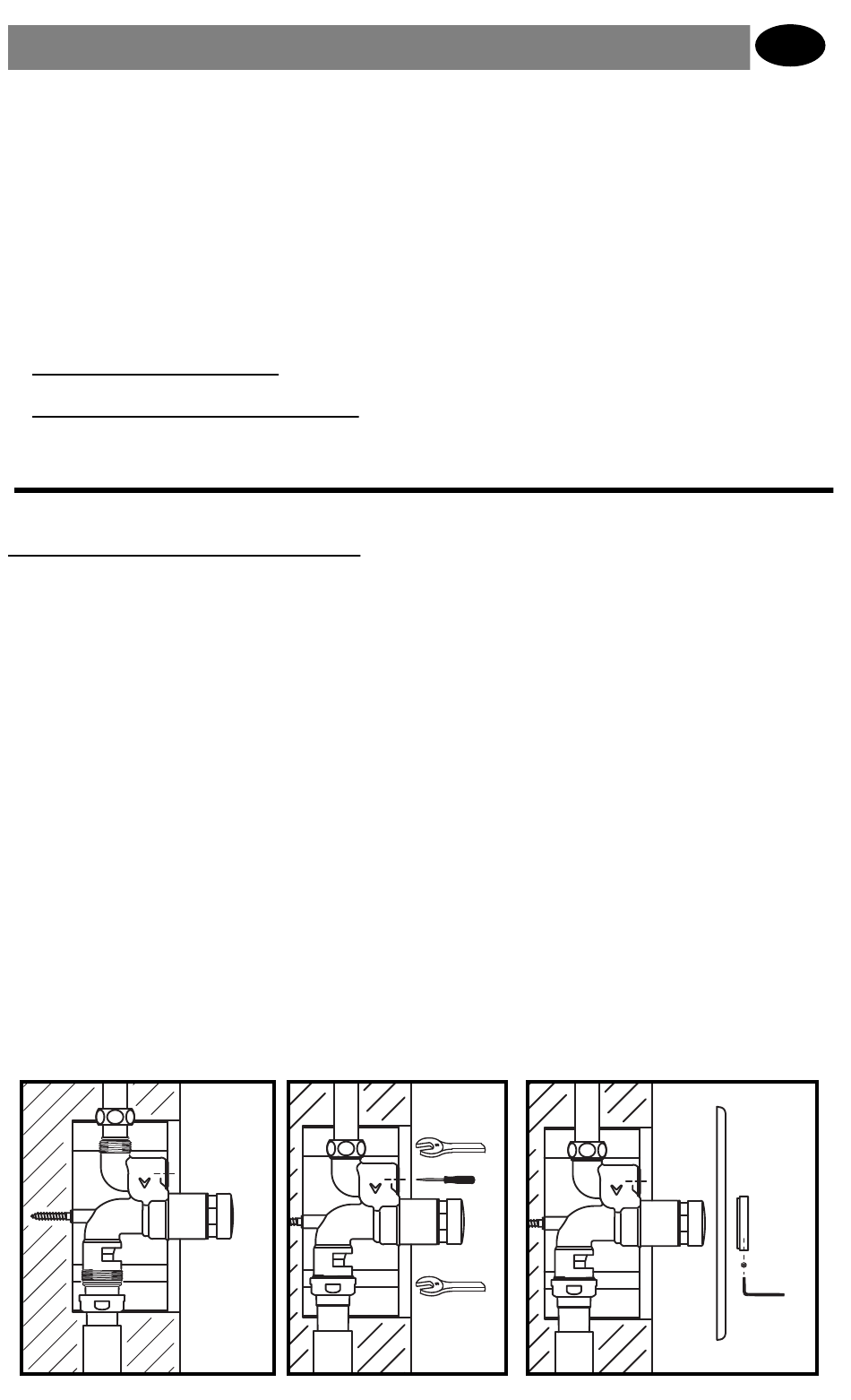

• Visser la patte à vis sur le robinet et fixer au mur (fig.2)
• Raccorder l'alimentation en eau Ø20/22, et installer le tube
de chasse PVC ø32/26, ou utiliser le tube réf. 769400).
Serrer les écrous d'alimentation et de descente de chasse (fig.3)
• Ouvrir l'eau, et régler le débit du robinet sur la vis de
réglage (tournevis plat), pendant l'écoulement (fig.3).
• Fixer la rosace avec la bague de serrage, à bloquer par vis
en aval. (fig.4)

INSTALLATION

fig. 2
fig. 3
F
fig. 4
