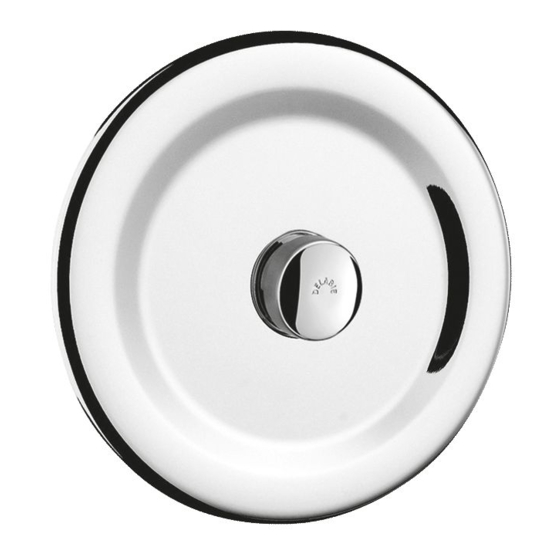

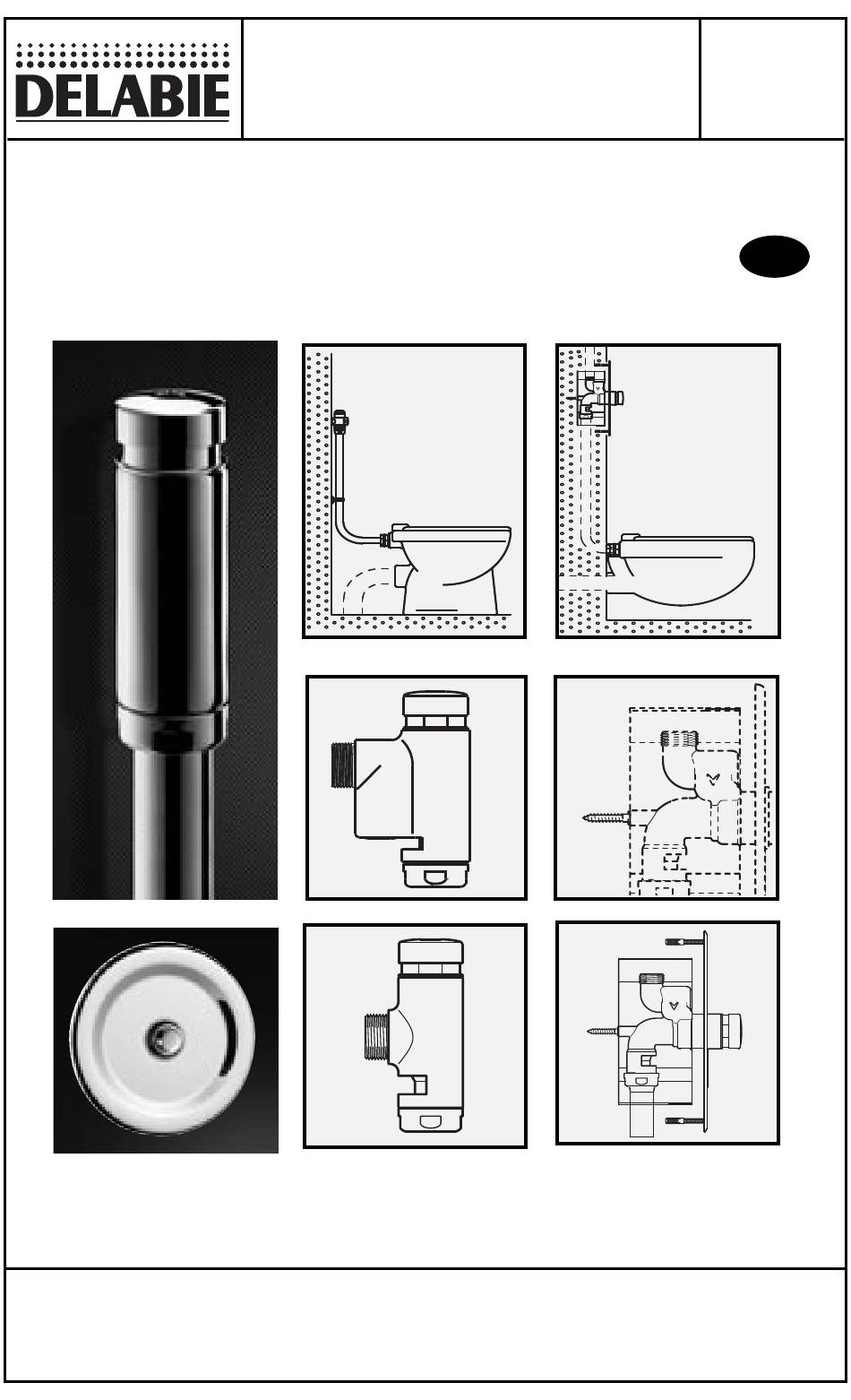

- Page 1 NT 761 NOTICE D’INSTALLATION Indice A T E M P O F L U X 26/06/07 Robinet temporisé 3/4” pour chasse de WC DELABIE S.C.S. 18, rue du Maréchal Foch - 80130 FRIVILLE Tel. 03.22.60.22.74 Fax : 03.22.30.31.07 e.mail : sav@delabie.fr...
- Page 2 76 monté 761002 M3/4” 761900 500 mm au F3/4” dessus de la Ø28 cuvette 705028 Ø55 fig. 1 761627 761900 42-74 43-68 3/4" 3/4" ø 38 ø 38 53-21 49-24 ø25 ø25 54-79 7 53-85 raccordement alimentation eau vis de réglage de débit patte à...
-
Page 3: Installation
• Hauteur du tube de chasse : 400 mm. minimum avec un rayon du coude de 50 mm. minimum. TEMPOFLUX ENCASTRE : • Utiliser le gabarit pour réservation d’encastrement mural : H.170 x L.145 x P.90 Profondeur réglable : 80 à 105 mm. (fig.1) •... -
Page 4: Nettoyage & Entretien
REGLAGE DU DEBIT Pour adapter le débit à la pression existante, ce réglage s’effectue sur le robinet d’arrêt situé en amont du robinet de chasse. Robinet d’arrêt Robinet d’arrêt intégré : rapporté Régler le débit sur la vis du robinet NETTOYAGE &... -
Page 5: Maintenance
1 fig. 2 Chemise Rainure de temporisation 32 mm Joint à lèvres Piston Joint de siège Service Après Vente et Assistante technique : Conseil et Notices de maintenance sur demande Tél.: 03.22.60.22.74 e.mail : sav@delabie.fr - web : delabie.fr... - Page 6 INSTALLATION & USER GUIDE Indice A T E M P O F L U X 26/06/07 Self-closing WC flush valves 3/4” DELABIE S.C.S. 18, rue du Maréchal Foch - 80130 FRIVILLE - FRANCE Tel. 33.3.22.60.22.74 Fax : 33.3.22.30.31.07 e.mail : sav@delabie.fr...
- Page 7 76 monté 761002 M3/4” 761900 F3/4” Ø28 500 mm 705028 Ø55 fig. 1 761627 761900 42-74 43-68 3/4" 3/4" ø 38 ø 38 53-21 49-24 ø25 ø25 54-79 7 53-85 Water inlet connection screw to flow rate adjustment anchor screw water outlet...
- Page 8 • Flush tube height : 400 mm. minimum with 50° bent minimum. • Recommended dynamic pressure : 1 to 5 bar RECESSED TEMPOFLUX : • Use the recessing box master for wall fitting : H.170 x L.145 x D.90 Adjustable Depth : 80 à 105 mm. (fig.1) •...
-
Page 9: Flow Rate Adjustment
FLOW RATE ADJUSTMENT In order to adapt flow rate to the existing pressure, you have to adjust flow rate on stop cock. Separate stop cock Integrated stop cock : Adjust flow rate on stop screw of the valve CLEANING AND SERVICING •... - Page 10 A.F. spanner (Fig 1) or 32 mm / 7 mm thick. for recessed valves. fig. 1 fig. 2 Delay case Calibrated groove 32 mm Lip seal Piston Seat washer International technical support service : Phone: +33.3.22.60.22.74 e.mail: sav@delabie.fr For Douglas Delabie UK market only : Phone: 01491 824449 e.mail: technical@douglasdelabie.co.uk...
