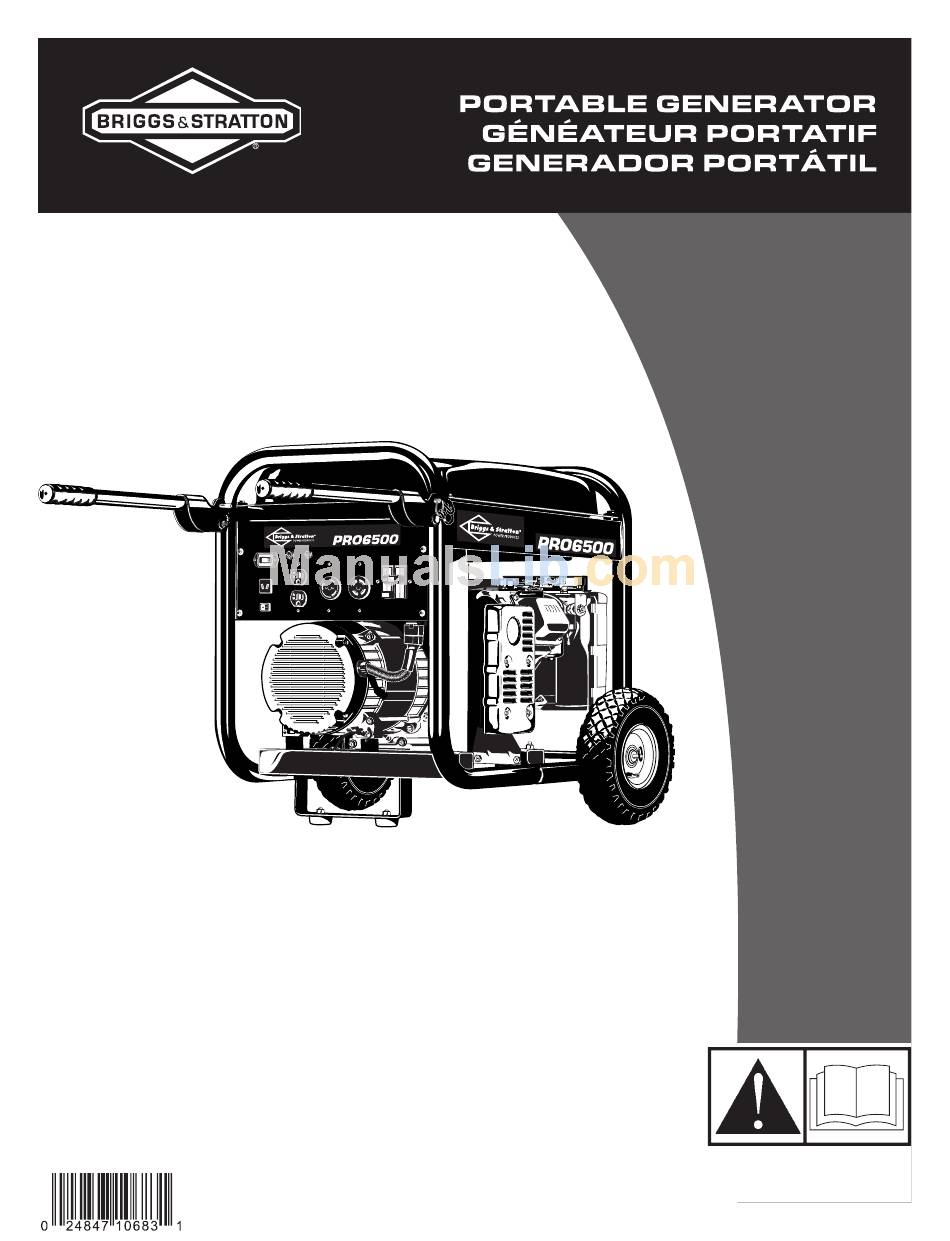

Operator's Manual
Model / Modèle / Modelo
Manuel d'utilisation
PRO6500
Manual del Operario
01933-1
Questions? Help is just a moment away! Call: Generator Helpline
Vous avez des questions? Vous n'avez pas besoin d'aller loin pour trouver de l'aide! Appelez: Ligne
d'assistance de Générateur
Preguntas? La ayuda es justa un momento lejos! Llame: Línea Directa del Generador
1-800-743-4115 M-F 8-5 CT
BRIGGSandSTRATTON.COM
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
Manual No. 195994GS
JEFFERSON,WISCONSIN, U.S.A.
Revision E (02/13/2007)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 01933-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Briggs & Stratton 01933-1

Summary of Contents for Briggs & Stratton 01933-1

  • Page 1 Model / Modèle / Modelo Manuel d’utilisation PRO6500 Manual del Operario 01933-1 Questions? Help is just a moment away! Call: Generator Helpline Vous avez des questions? Vous n'avez pas besoin d'aller loin pour trouver de l'aide! Appelez: Ligne d'assistance de Générateur Preguntas? La ayuda es justa un momento lejos! Llame: Línea Directa del Generador...

  • Page 2: Table Of Contents

    SAVE THESE INSTRUCTIONS TABLE OF CONTENTS Safety Rules........2-4 Know Your Generator .
  • Page 3 DANGER Storage batteries give off explosive hydrogen gas during recharging. Hydrogen gas stays near battery for a long time after battery has been charged. Slightest spark will ignite hydrogen and cause explosion. You can be blinded or severely injured. Battery electrolyte fluid contains acid and is extremely caustic.
  • Page 4 WARNING Generator produces powerful voltage. Failure to isolate generator from power utility can result in death or injury to electric utility workers due to backfeed of electrical energy. • When using generator for backup power, notify utility company. Use approved transfer equipment to isolate generator from electric utility.

  • Page 5: Know Your Generator

    KNOW YOUR GENERATOR Read this Operator’s Manual and safety rules before operating your generator. Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. Fuel Tank Circuit Breakers Hour Meter 12 Volt DC Receptacle...

  • Page 6: Assembly

    ASSEMBLY Your generator requires some assembly and is ready for use after it has been properly serviced with the recommended oil and fuel. If you have any problems with the assembly of your generator, please call the generator helpline at 1-800-743-4115.

  • Page 7: Assembly

    Install e-ring with pliers, squeezing from top of e-ring to bottom of axle. CAUTION E-rings can cause eye injury. E-rings can spring back and become airborne when installing or removing. • Always wear eye protection when installing/removing e-rings. Repeat step 3 through 5 to secure second wheel. Attach vibration mounts to support leg with 1/4-20 x 1”...

  • Page 8: Using The Generator

    USING THE GENERATOR System Ground The generator has a system ground that connects the generator frame components to the ground terminals on the AC output receptacles.The system ground is connected to the AC neutral wire (see “Equipment Description”, earlier in this manual). Special Requirements There may be Federal or State Occupational Safety and Health Administration (OSHA) regulations, local codes, or...

  • Page 9: Operating The Generator

    OPERATING THE GENERATOR Starting the Engine Disconnect all electrical loads from the generator. Use the following start instruction steps in numerical order: Make sure unit is on a level surface. IMPORTANT: Failure to start and operate unit on a level surface will cause the unit not to start or shut down during operation.

  • Page 10: Operating Automatic Idle Control

    Stopping the Engine Turn OFF and unplug ALL electrical loads from generator panel receptacles. NEVER start or stop engine with electrical devices plugged in and turned ON. Move idle control switch to “Off” position. Let engine run at no-load for several minutes to stabilize internal temperatures of engine and generator.

  • Page 11: Cold Weather Operation

    COLD WEATHER OPERATION Under certain weather conditions (temperatures below 40°F [4°C] combined with high humidity), your generator may experience icing of the carburetor and/or the crankcase breather system.To reduce this problem, you need to perform the following: Make sure generator has clean, fresh fuel. Open fuel valve (turn valve to open position).
  • Page 12 RECEPTACLES CAUTION Receptacles may be marked with rating value greater than generator output capacity. • NEVER attempt to power a device requiring more amperage than generator or receptacle can supply. • DO NOT overload the generator. See “Don’t Overload Generator”. 120/240 Volt AC, 30 Amp, Locking Receptacle Use a NEMA L14–30 plug with this receptacle.

  • Page 13: Volt Dc, 10 Amp Receptacle

    120 Volt AC, 20 Amp, Duplex Receptacle Each duplex receptacle (Figure 10) is protected against overload by a 2 pole GFCI circuit breaker. Figure 10 — 120 Volt AC, 20 Amp, Duplex Receptacle Use each receptacle to operate 120 Volt AC, single–phase, 60 Hz electrical loads requiring up to 2,400 watts (2.4 kW) at 20 Amps of current.

  • Page 14: Ground Fault Protection

    Ground Fault Protection This unit is equipped with a Ground Fault Circuit Interrupter (GFCI).This device meets applicable federal, state and local codes. The GFCI protects against electrical shock that may be caused if your body becomes a path which electricity travels to reach ground.This could happen if you touch a “Live”...

  • Page 15: Power Management

    DON'T OVERLOAD GENERATOR Capacity You must make sure your generator can supply enough rated (running) and surge (starting) watts for the items you will power at the same time. Follow these simple steps: Select the items you will power at the same time. Total the rated (running) watts of these items.This is the amount of power your generator must produce to keep your items running.

  • Page 16: Specifications

    SPECIFICATIONS Starting Wattage ......8,125 watts Wattage ....... .6,500 watts AC Load Current: At 120 Volts .

  • Page 17: Generator Cleaning

    Place screen, retaining ring, and o-ring into fuel valve. Install sediment cup and tighten securely. Move fuel valve to “On” position, and check for leaks. Replace o-ring if there is any leakage. Generator Cleaning • Use a damp cloth to wipe exterior surfaces clean. CAUTION Improper treatment of generator can damage it and shorten its life.

  • Page 18: Troubleshooting

    TROUBLESHOOTING Problem No AC output is available, but generator is running. Generator runs good at no-load but "bogs" down" when loads are connected. Generator will not start; or starts and runs rough. Generator shuts down during operation. Generator lacks power. BSPP Generator Cause One of the circuit breakers is open.

  • Page 19: Warranty Period

    Effective December 1, 2005 replaces all undated Warranties and all Warranties dated before December 1, 2005 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both.

  • Page 20: Veuillez Conserver Ces Instructions

    VEUILLEZ CONSERVER CES INSTRUCTIONS TABLE DES MATIÈRES Règles de Sécurité........20-22 Connaissez Votre Générateur .
  • Page 21 DANGER Les batteries d'accumulateur produisent du gaz hydrogène explosif lorsqu'elles se rechargent. Le gaz hydrogène stagne autour de la batterie longtemps après qu'elle ait été chargée. La plus petite étincelle enflammera l'hydrogène et provoquera une explosion. Vous pouvez devenir aveugle ou vous blesser gravement. Le liquide d'électrolyte de l'accumulateur contient de l'acide et est extrêmement caustique.
  • Page 22 AVERTISSEMENT Une rétroaction rapide de la corde du démarreur (effet de recul) tirera votre main et votre bras vers le moteur plus rapidement que vous ne pouvez relâcher la corde. Vous risquez ainsi de subir des fractures, des ecchymoses ou des entorses. •...

  • Page 23: Connaissez Votre Générateur

    CONNAISSEZ VOTRE GÉNÉRATEUR Lire ce manuel d'utilisation et les régles de sécurité avant de faire marcher votre générateur. Comparez les illustrations avec votre générateur pour vous familiariser avec l'emplacement des diverses commandes et réglages. Gardez ce manuel pour le consulter plus tard. Bouchon de remplissage d'huile Réservoir de carburant Disjoncteurs (c.a.)

  • Page 24: Installe La Roue La Trousse

    ASSEMBLAGE Votre générateur exige que quelque assemblée et soit prêt pour l'usage après il a été convenablement entretenu avec le pétrole et le carburant recommandés. Si vous avez n'importe quels problèmes avec l'assemblée de votre générateur, s'il vous plaît appeler le helpline de générateur à...

  • Page 25: Avant Le Démarrage Du Moteur

    Installez l’anneau en E avec des pinces, en serrant à partir de la partie supérieure de l’anneau en E vers la partie inférieure de l’essieu. ATTENTION Les anneaux en E peuvent provoquer des blessures aux yeux. Les anneaux en E peuvent ressortir et s’envoler lors de l’installation ou du retrait.

  • Page 26: Mise À La Terre Du Système

    UTILISATION DE LA GÉNÉRATRICE Mise à la terre du système La génératrice possède une mise à la terre du système qui raccorde les éléments du cadre de la génératrice aux bornes de mise à la terre des prises de sortie C.A. La mise à la terre du système est raccordée au fil neutre C.A.

  • Page 27: Utilisation Du Générateur

    UTILISATION DU GÉNÉRATEUR Démarrage du Moteur Déconnectez toutes les charges électriques du générateur. Suivez ces étapes d'instructions de démarrage dans l'ordre numérique: Assurez-vous que la génératrice se trouve sur une surface de niveau. IMPORTANT: Si la génératrice n'est pas sur une surface de niveau, elle pourrait ne pas démarrer ou encore s'arrêter spontanément.

  • Page 28: Arrêt Du Moteur

    Arrêt du Moteur Débrancher TOUTES les charges électriques des prises du générateur. NE JAMAIS mettre en route ou arrêter le moteur alors que les appareils électriques sont branchés et en MARCHE. Réglez la commande de ralenti en position "Off" [Arrêt]. Laissez le moteur tourner à...

  • Page 29: Fonctionnement Par Temps Froid

    FONCTIONNEMENT PAR TEMPS FROID Sous certaines conditions climatiques (température sous 4 °C [40 °F] avec humidité élevée) du givre pourrait s'accumuler dans le carburateur ou le système de reniflard du carter de votre génératrice. Pour réduire ce problème, il faut prendre les mesures suivantes: Assurez-vous que la génératrice ait du combustible propre et frais.
  • Page 30 PRISES DE COURANT ATTENTION Il se peut que la capacité nominale des prises soit supérieure à la puissance nominale de la génératrice. • NE tentez JAMAIS d'alimenter un appareil dont l'intensité nominale est supérieure à la capacité de la génératrice ou des prises. •...
  • Page 31 120 Volts c.a., 20 Ampères Prise de Courant Double Chaque prise de courant (Figure 24) est protégée contre les surtensions par un disjoncteur bipolaire de type GFCI. Figure 24 — 120 Volts c.a., 20 Ampères Prise de Courant Double Utilisez chaque prise de courant pour faire fonctionner les charges électriques de 120 volts c.a., monophasées, 60 Hz nécessitant jusqu'à...

  • Page 32: Protection Contre Les Fuites De Terre

    Protection contre les fuites de terre Cette génératrice est munie d'un disjoncteur de fuite de terre (GFCI). Ce dispositif répond aux codes fédéraux, provinciaux et locaux. Le disjoncteur GFCI protège contre les chocs électriques qui pourraient se produire si votre corps devient un conducteur d'électricité...
  • Page 33 NE PAS SURCHARGER GÉNÉRATEUR Capacité Vous devez vous assurer que votre générateur puisse fournir suffisamment de puissance nominale (appareil en marche) et de surtension (au démarrage) pour les appareils que vous voulez alimenter en même temps. Suivez ces étapes simples: Sélectionnez les appareils que vous voulez alimenter simultanément.

  • Page 34: Entretien De La Vanne De Combustible

    SPÉCIFICATIONS Puissance en watts commençant ..8,125 Watts (8.125 kW) Puissance en watts ....6,500 Watts (6.5 kW) Courant nominal à...

  • Page 35: Remisage Du Moteur

    Nettoyage de Générateur • Se servir d’un chiffon humide pour essuyer et nettoyer les surfaces extérieures. ATTENTION Un traitement inapproprié du générateur risque de l'endommager et de raccourcir sa durée d'utilisation. • N'EXPOSEZ pas le générateur à une humidité excessive, à de la poussière, à...

  • Page 36: Dépannage

    DÉPANNAGE PROBLÈMES Le moteur marche, mais il ne se produit pas de courant c.a. dans les prises. Le moteur marche bien sans charge mais cale quand les charges sont branchées. Le moteur ne veut pas démarrer; ou démarre et marche mal. Le moteur s'arrête pendant la marche.

  • Page 37: Période De Garantie

    GARANTIE DU PROPRIÉTAIRE D'UN Génératrice de pro-feuilleton BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Prise d’effet au 1 er décembre 2005, annule et remplace toutes les garanties précédentes et les garanties antérieures au 1 er décembre 2005 Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces d'génératrice portative défectueuses comportant un vice de matériau ou un défaut de fabrication ou les deux.

  • Page 38: Descripción Del Equipo

    CONSERVE ESTAS INSTRUCCIONES TABLA DE CONTENIDOS Reglas De Seguridad ....... . 38-40 Conozca Su Generador .
  • Page 39 PELIGRO Las baterías almacenadas producen hidrógeno explosivo mientras estén siendo recargadas. El hidrógeno puede permanecer cerca de la batería por un periodo largo de tiempo, después que la batería haya sido recargada. Una pequeña chispa puede encender el hidrógeno y causar una explosión.
  • Page 40 ADVERTENCIA Los generadores producen un voltaje muy poderoso. Si no aísla el generador de utilidades de energía, puede hacer que los trabajadores de electricidad sufran heridas graves e inclusive la muerte, debido a la retroalimentación de la energía eléctrica. • Cuando use un generador como poder de energía auxiliar, notifique a la compañía de utilidades.

  • Page 41: Conozca Su Generador

    CONOZCA SU GENERADOR LEA ESTE MANUAL DEL OPERARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR. Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Conserve este manual para referencias futuras. Tanque del Combustible Cortacircuitos (AC) Contador de la Hora...

  • Page 42: Desembalaje Del Generador

    MONTAJE Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados. Si usted tiene problemas con el montaje de su generador, por favor llame a la línea de ayuda para generadores al 1-800-743-4115.

  • Page 43: Agregar Aceite Al Motor

    Introduzca una arandela por el eje y coloque una anilla en “e” en la ranura del eje. Para ello, apriete con unos alicates desde la parte superior de la anilla en “e” hacia la parte inferior del eje. PRECAUCIÓN Las anillas en “e” pueden provocar lesiones oculares. Las anillas en “e”...

  • Page 44: Tierra Del Sistema

    USO DEL GENERADOR Tierra del Sistema El generador dispone de una conexión a tierra del sistema que conecta los componentes del bastidor a los terminales de tierra de los enchufes hembra de salida de CA. La tierra del sistema está conectada al cable de CA neutro que, a su vez, está conectado al bastidor del generador (vea “Descripión del Equipo”).

  • Page 45: Encienda El Motor

    OPERANDO EL GENERADOR Encienda el Motor Desconecte todas las cargas eléctricas del generador. Use las siguientes instrucciones para encender, paso por paso, en orden numérico. Asegúrese de que la unidad está en una superficie plana. IMPORTANTE: Si la unidad no se arranca y utiliza en una superficie plana, se pueden producir problemas de arranque y de parada durante el funcionamiento.

  • Page 46: Parado Del Motor

    Parado Del Motor Desconecte TODAS las cargas eléctricas de los tomaco- rrientes del panel del generador. NUNCA de arranque o detenga el motor con los dispositivos eléctricos conectados y ENCENDIDOS. Sitúe el interruptor de control de ralentí en la posición "Off" (Desactivado).

  • Page 47: Operación

    OPERACIÓN DURANTE UN CLIMA FRÍO En ciertas condiciones climáticas (temperaturas inferiores a 4º C [40º F] combinadas con un alto nivel de humedad), su generador puede experimentar formación de hielo en el carburador o el sistema de ventilación del cárter. Para reducir este problema, es necesario realizar lo siguiente: Asegúrese de que el generador tenga combustible nuevo y limpio.
  • Page 48 RECEPTÁCULOS PRECAUCIÓN El valor nominal que se indica en los enchufes hembra puede ser superior a la capacidad de salida del generador. • NUNCA intente suministrar corriente a un dispositivo de amperaje superior al que puede suministrar el generador o el enchufe hembra. •...
  • Page 49 120 Volt AC, 20 Amperios, Receptáculo Dobles El enchufe (Figura 38) está protegido contra sobrecargas por un disyuntor bipolar con detección de fallos de conexión a tierra. Figura 38 — 120 Voltios AC, 20 Amperios Receptáculo Dobles Use cada receptáculo para operar 120 Voltios AC, de fase sencilla, de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a corrientes de 20 Amperios.

  • Page 50: Protección Contra Fallos De Conexión A Tierra

    Protección Contra Fallos de Conexión a Tierra La unidad está equipada con un interruptor de circuito de fallo de conexión a tierra (GFCI). Este dispositivo cumple la normativa federal, nacional y local vigente. El GFCI protege contra las descargas eléctricas que se pueden producir cuando un cuerpo humano se convierte en el medio a través del cual la electricidad llega a tierra.
  • Page 51 NO SOBRECARGUE GENERADOR Capacidad Usted debe asegurarse que su generador puede proveer el suficiente vataje calificado (cuando esté funcionando) y de carga (al encender) para los aparatos a los cuales va a proveer la energía, al mismo tiempo. Siga estos pasos: Seleccione los aparatos que recibirán la energía, al mismo tiempo.

  • Page 52: Recomendaciones Generales

    ESPECIFICACIONES Vataje que empieza ....8,125 Vatios (8.125 kW) Vataje ....... 6,500 Vatios (6.5 kW) Corriente de Carga de C.A.: a 240 Voltios .

  • Page 53: Para Limpiar El Generador

    Lave el recipiente para sedimentos, la junta tórica, el anillo de retención y el filtro con disolvente no inflamable. Séquelos perfectamente. Sitúe el filtro, el anillo de retención y la junta tórica en la válvula de combustible. Instale el recipiente para sedimentos y apriételo firmemente.

  • Page 54: Notas

    BSPP Generador NOTAS...

  • Page 55: Diagnosticos De Averías

    DIAGNOSITICOS DE AVERÍAS Problemo El motor está funcionando pero no existe salida de AC disponsible. El motor funciona bien sin carga pero "funciona mal" cuando se le contectan cargas. El motor no se enciende; o se enciende y funciona mal. El motor se apaga en pleno funcionamiento.

  • Page 56: Garantia

    POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE GENERADOR DE PRO-SERIE Fecha de entrada en vigor: 1 de Diciembre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Diciembre de 2005 Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de materiales y/o mano de obra.
