Elvärmare Aqua compact
Installation i cirkulationssystem
VARNING
• Vatteninloppet på denna apparat får inte anslutas till inloppsvatten från något annat värme-
system.
• Denna apparat skall ALLTID vara installerad minst 200 mm under normal vattennivå,
se installationsexempel.
• Ventiler får ej installeras så att vattenflödet genom värmaren oavsiktligt kan stängas av.
• Installationen skall vara så utförd att värmaren inte kan självdräneras vid utebliven pool-
vattencirkulation och luftfickor ej kan bildas.
• Värmaren skall installeras på returledningen till poolen EFTER ev filter.
• Ev. dosering av klor, syra eller liknande skall göras EFTER värmaren i flödesriktningen.
• Markering av flödesriktning på värmaren visar vilken anslutning som gäller för inlopp och
utlopp.
Röranslutning utförs FÖRE elinstallation.
Elvärmaren ska monteras liggande enligt ritning, så att den alltid är helt vattenfylld. Den får under inga omständigheter
startas utan att vara helt fylld med vatten.
• Anslutning skall göras med PVC-rör minst 200 mm rak längd före och efter värmaren.
Standardutförandets anslutning limmas på PVC-rör med ytterdiameter 50 mm (innerdiameter min 42 mm).
Anslutning A: limmas på PVC-rör med ytterdiameter Ø1½" (innerdiameter min 42 mm).
Anslutning B: slang med innerdiameter min 35 mm ansluts och skall klamras för att säkerställa 200 mm rak längd före och
efter värmaren.
• Installera ej avstängningsventil mellan värmaren och poolen. Om ventil erfordras här skall detta vara en backventil.
• Värmaren får ej övertäckas, ej placeras i närheten av brännbart material eller i direkt solsken.
• Om värmaren placeras mot brännbart material, skall en brandsäker skiva eller liknande placeras mellan värmaren och bränn-
bart material. Skivan skall täcka 10 cm utanför värmarens yttermått.
• Värmaren skall monteras i ett icke väderutsatt läge och vara skyddad mot vatteninträngning.
• Om placeringen av värmaren är sådan att frysrisk finns skall installationen vara så utförd att värmaren kan tömmas på allt
vatten.
Om installationsanvisningen inte följs gäller ej produktgarantin.

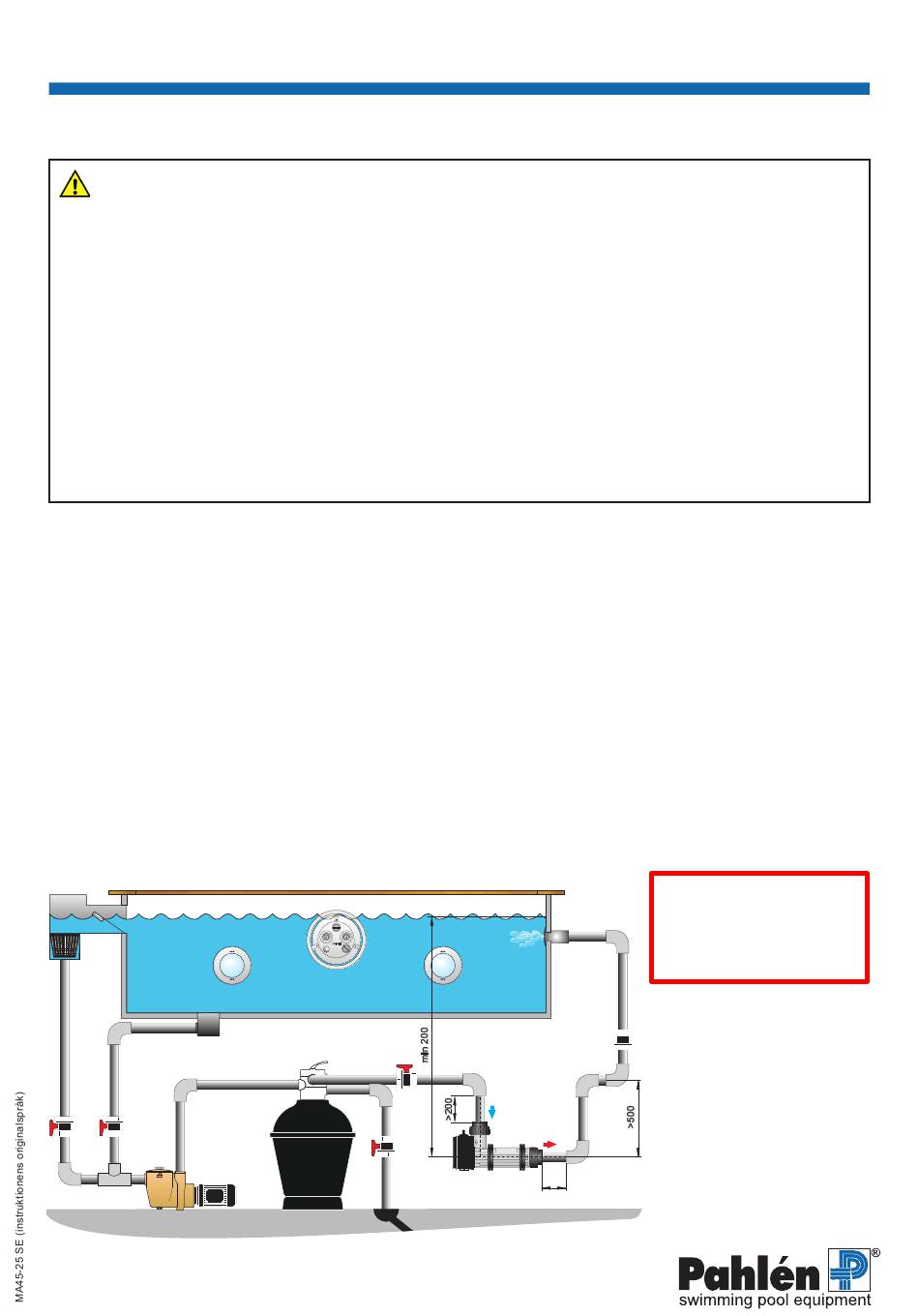

Installationsexempel rör
Installation elvärmare Aqua Compact
1.
6.
4.
3.
5.
7.
10.
2.
3.
9.
8.
> > 2 2 0 0 0 0
5
SVENSKA
OBS!
Elvärmaren skall alltid vara
placerad minst 200 mm
under vattenytan.
1. Bräddavlopp
2. Inlopp
3. Belysning
4. JetSwim
5. Utlopp
6. Pump
7. Filter
8. Elvärmare
9. Backventil
10. Avlopp
Drawing no: M10879-3
2017-12-14 ASA
