Pahlen Aqua spa Installation Instruction

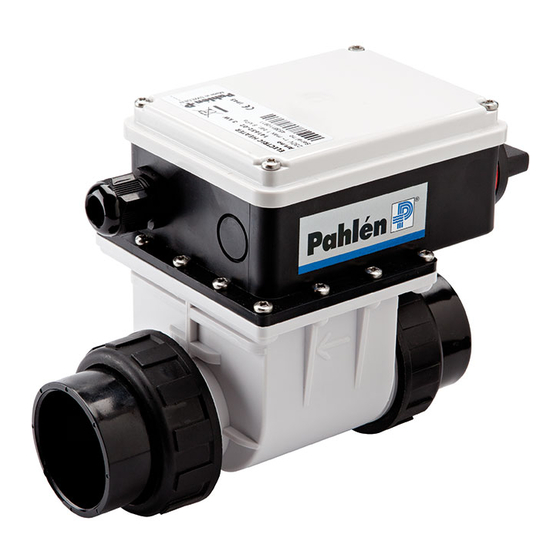

Elvärmare
Montera värmaren liggande enligt ritning, så att den alltid är helt vattenfylld. Värmaren kan placeras stående, om den
monteras så att vattnet i rören står minst 50 cm över värmaren.
Om värmaren placeras mot brännbart material, skall en brandsäker skiva eller liknande placeras mellan värmare och vägg.
Skivan skall täcka 10 cm utanför värmarens yttre mått. Värmaren får ej övertäckas.
Värmaren skall elektriskt anslutas över en eller två kontaktorer, beroende på värmarens utförande, se kopplingsschema.
Den elektriska installationen skall utföras så att värmaren ej kan slås på utan att anläggningens filterpump är i funktion
(manöverströmmen till värmarens kontaktor styrs över pumpens motorskydd).
Värmaren skall installeras på returledningen till poolen efter filtret. Installera ej avstängningsventil mellan värmaren och
poolen. Om ventil erfordras, installera en backventil.
Dosering av klor, syra eller liknande måste göras efter värmaren för att undvika korrosion.
1. Efter färdig rörinstallation anslutes värmaren elektriskt enligt kopplingsschema.
2. Viktigt! Om värmaren är utrustad med flödesvakt, är denna för max. 80W belastning eller för max. 1,25A vid 230V
nätspänning. Om belastningen är högre, måste ett hjälprelä installeras.
3. Starta pumpen till poolvattencirkulationen. Kontrollera att vattnet cirkulerar normalt i anläggningen innan strömmen
till värmaren slås till. Funktionsprova värmaren genom att vrida termostatratten fram och tillbaka och kontrollera att
termostatens kontaktor slår till och från. Ställ sedan in önskad pooltemperatur. Eventuell flödesvakt eller pressostat
kontrolleras genom att stänga av flödet genom värmaren med en avstängningsventil och kontrollera att kontaktorn slår
ifrån. Värmaren skall nu värma poolvattnet till önskad temperatur. Om värmaren inte startar, vidtag följande åtgärder:
a) Kontrollera säkringarna.
b) Överhettningsskyddet har löst ut: Tryck in återställningsknappen i kopplingsboxen.
c) Eventuell pressostat är ej sluten: Pressostaten är förinställd på 0,2 bar. Om inte rätt tryck uppnås, skall retur-
ledningen till poolen strypas något för att öka mottrycket i returledningen. Värmaren fungerar ej, om mottrycket i
poolcirkulationssystemet är felaktigt. Pressostaten ansluts på plint 1 och 3.
d) Eventuell flödesvakt är förinställd på ett minimiflöde av 45 l/min. Kontrollera att pilens riktning på flödesvakten
överensstämmer med vattnets flödesriktning. Om inte, vrid flödesvakten 180°.
e) Ställ om termostaten till en högre temperatur.
Vid frysrisk skall installationen vara så utförd att värmaren kan tappas på allt vatten.
Den elektriska installationen får endast utföras av behörig elinstallatör.
Vid backspolning och rengöring av filtret skall strömmen till värmaren slås ifrån.
Viktigt!
Vattnet får ej vara aggressivt.
Värmaren får ej användas i saltvatten eller i pooler med klormaskin/saltgenerator.
Följ nedanstående anvisningar:
Klorhalt:
Klorid(salt)halt:
pH-värde:
Alkalinitet:
Kalciumhårdhet:
Max temperatur:
Max tryck:
Minimiflöde:
Max tryck vid pressostat:
Tel. +46 (0)8 594 110 50, Fax +46 (0)8 590 868 80, e-mail: info@pahlen.se, www.pahlen.com
max 3 mg/l (ppm)
max 150 mg /l
7,2 - 7,6
60-120 mg/l (ppm)
100-300 mg/l (ppm)
110°C
10 bar
20 l/min.
2 bar
© Copyright 2007 Pahléns Fabriker AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Monteringsanvisning
MA45-01S
2015
