Megasat HD 3 compact V3 User Manual page 5

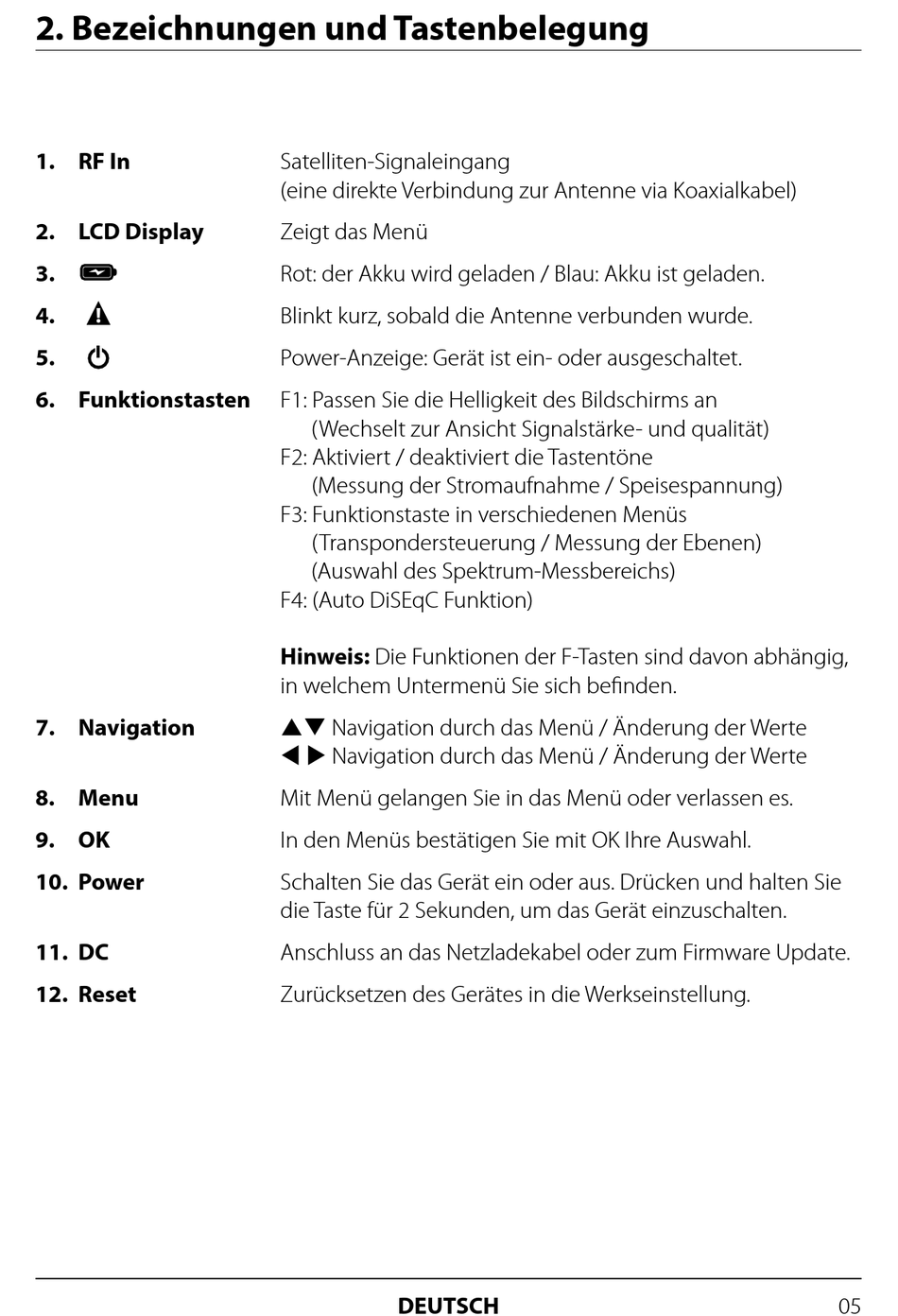

2. Bezeichnungen und Tastenbelegung
1. RF In
2. LCD Display
3.
4.
5.
6. Funktionstasten
7. Navigation
8. Menu
9. OK
10. Power
11. DC
12. Reset
Satelliten-Signaleingang
(eine direkte Verbindung zur Antenne via Koaxialkabel)
Zeigt das Menü
Rot: der Akku wird geladen / Blau: Akku ist geladen.
Blinkt kurz, sobald die Antenne verbunden wurde.
Power-Anzeige: Gerät ist ein- oder ausgeschaltet.
F1: Passen Sie die Helligkeit des Bildschirms an
(Wechselt zur Ansicht Signalstärke- und qualität)
F2: Aktiviert / deaktiviert die Tastentöne
(Messung der Stromaufnahme / Speisespannung)
F3: Funktionstaste in verschiedenen Menüs
(Transpondersteuerung / Messung der Ebenen)
(Auswahl des Spektrum-Messbereichs)
F4: (Auto DiSEqC Funktion)
Hinweis: Die Funktionen der F-Tasten sind davon abhängig,
in welchem Untermenü Sie sich befinden.
pq Navigation durch das Menü / Änderung der Werte
t u Navigation durch das Menü / Änderung der Werte
Mit Menü gelangen Sie in das Menü oder verlassen es.
In den Menüs bestätigen Sie mit OK Ihre Auswahl.
Schalten Sie das Gerät ein oder aus. Drücken und halten Sie
die Taste für 2 Sekunden, um das Gerät einzuschalten.
Anschluss an das Netzladekabel oder zum Firmware Update.
Zurücksetzen des Gerätes in die Werkseinstellung.
DEUTSCH
05
