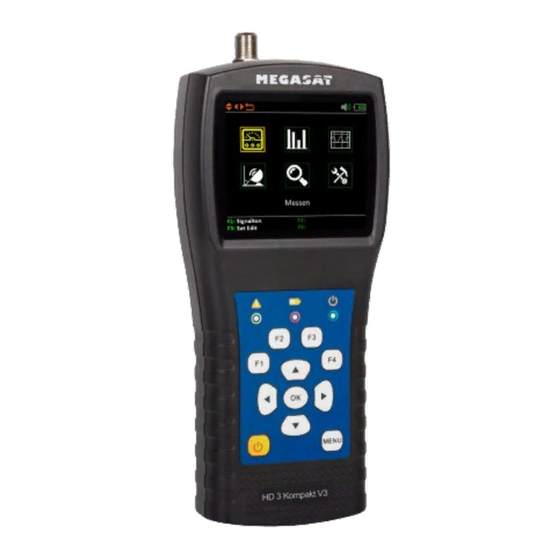

Megasat HD 3 compact V3 User Manual

Satmeter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Satmessgerät HD 3 Kompakt V3
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Megasat HD 3 compact V3

Summary of Contents for Megasat HD 3 compact V3

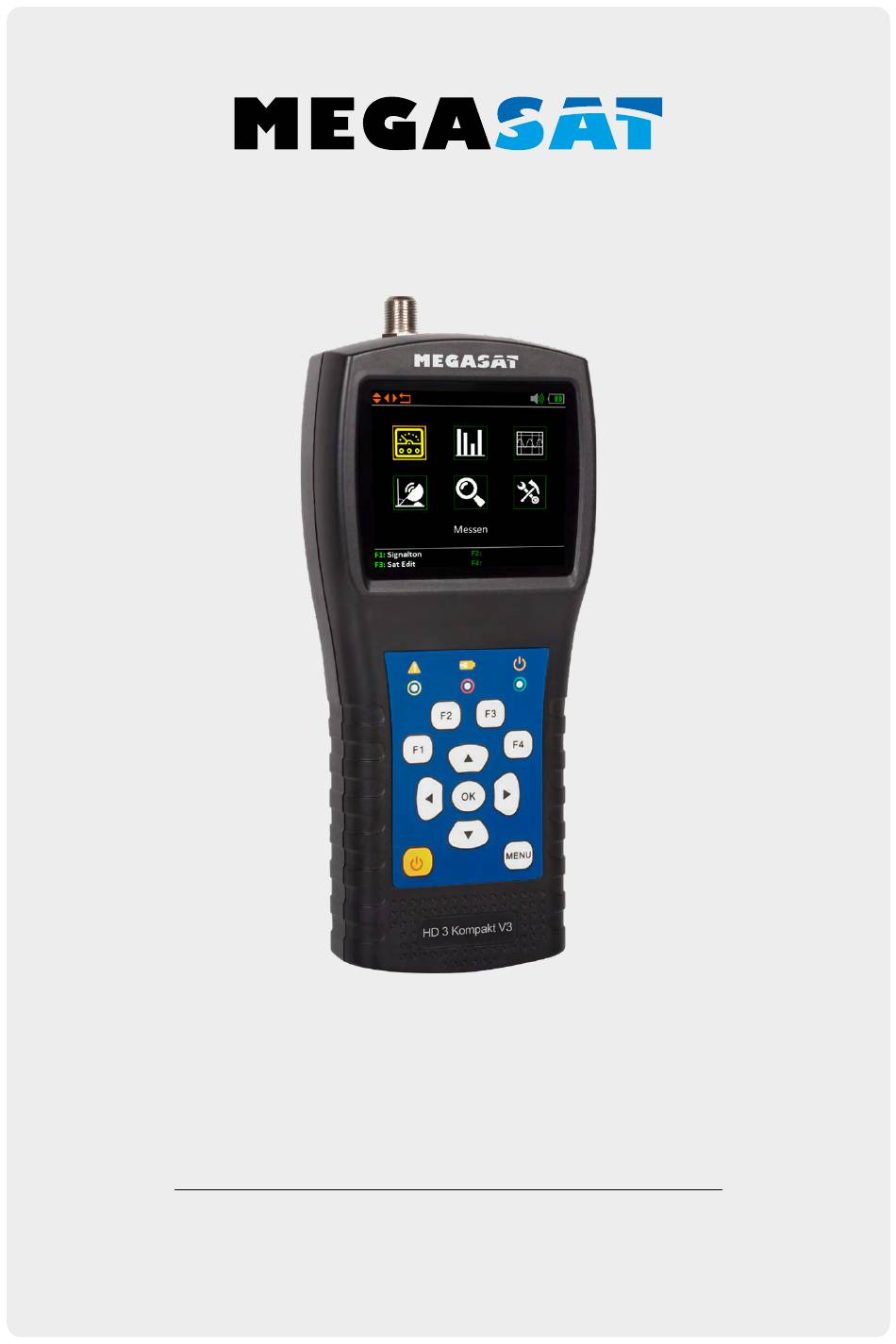

  • Page 1 Satmessgerät HD 3 Kompakt V3 Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Allgemeines 1.1 Sicherheitshinweise ....................03 1.2 Allgemeine Merkmale ....................03 1.3 Lieferumfang ........................03 2. Bezeichnungen und Tastenbelegung............... 04 3. Anleitung zur schnellen Messung ............... 06 4. Hauptmenü ..........................07 4.1 Messen ..........................08 4.2 Multi TP (Transponder) ..................... 12 4.3 Spektrumanalyse ......................

  • Page 3: Allgemeines

    • Firmwareupdates über Mini-USB (USB auf Mini-USB Adapter optional erhältlich) • Ladefunktion über beiliegendem Netzteil oder KFZ-Ladeadapter • Übersichtliches und selbsterklärendes Menü 1.3 Lieferumfang • Megasat Satmessgerät HD 3 Kompakt V3 • 230 Volt Ladeadapter • 12 Volt KFZ Ladeadapter • Schutzhülle inkl. Tragegurt •...

  • Page 4: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung DEUTSCH...
  • Page 5 2. Bezeichnungen und Tastenbelegung 1. RF In Satelliten-Signaleingang (eine direkte Verbindung zur Antenne via Koaxialkabel) 2. LCD Display Zeigt das Menü Rot: der Akku wird geladen / Blau: Akku ist geladen. Blinkt kurz, sobald die Antenne verbunden wurde. Power-Anzeige: Gerät ist ein- oder ausgeschaltet. 6.

  • Page 6: Anleitung Zur Schnellen Messung

    3. Anleitung zur schnellen Messung 1. Verbinden Sie die Antenne mit dem LNB-Eingang des Messgerätes. 2. Schalten Sie das Messgerät ein. Es er- scheint das Hauptmenü. Nutzten Sie die pq t u Tasten um zwischen den einzelnen Menüpunkten zu navi- gieren und bestätigen Sie den Punkt „Messen“...

  • Page 7: Hauptmenü

    4. Hauptmenü Wenn Sie das Messgerät einschalten öff- net sich automatisch das Hauptmenü. Nutzen Sie die t u Tasten bzw. die pq Tasten, um im Menü zu navigieren. Mit OK gelangen Sie in das jeweilige Unter- menü. Mit MENÜ gelangen Sie wieder in das Hauptmenü.
  • Page 8 4. Hauptmenü 4.1 Messen 1. Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den pq Tasten den gewünschten aus, und bestätigen Sie mit OK. 2.
  • Page 9 4. Hauptmenü Satelliten bearbeiten Wählen Sie mit den t u Tasten den Sa- telliten aus den Sie bearbeiten möchten. 1. Mit der F1-Taste können Sie den Namen den Satelliten bearbeiten. Es wird ein Tastenfeld eingeblendet, über das Sie den Namen und die Gradzahl ändern können.
  • Page 10 4. Hauptmenü Transponder bearbeiten Wählen Sie mit den t u Tasten den Transponder aus den Sie bearbeiten möchten. 1. Mit der F1-Taste können Sie den Wert des Transponders ändern. Nutzen Sie die pq Tasten um die jeweiligen Ziffern zu ändern. 2.
  • Page 11 4. Hauptmenü LNB-Einstellungen Wählen Sie mit den t u Tasten die LNB-Einstellungen und bestätigen mit OK. Bestätigen Sie den Punkt „Customized“, um in weiteren Einstellungen wie z. B. DiSEqC oder Unicabel zu gelangen. Bestätigen Sie den Punkt „Customized“, um in weiteren Einstellungen wie z. B. DiSEqC oder Unicabel zu gelangen.
  • Page 12 4. Hauptmenü 4.2 Multi TP (Transponder) Wenn Sie eine Satelliten-Anlage mit ei- nem Quattro-LNB einmessen möchten, hilft Ihnen diese Kontrolle für eine ge- samte Übersicht aller LNB Ebenen. Hier werden Ihnen alle Ebenen des LNBs angezeigt (HL / VL / HH / VH). Somit kann sofort jeder Anschluss auf Signalstärke und -qualität überprüft werden.

  • Page 13: Spektrumanalyse

    4. Hauptmenü 4.3 Spektrumanalyse Zeigt die aktuelle Frequenz und die Signalstärke in dBµV. Zeigt den Bereich des Leistungspegels (0~100 dBµV). Wechseln Sie mit den t u Tasten, um die gewünschte Frequenz zu suchen und den entsprechenden Wert anzeigen zu lassen. Navigieren Sie mit den pq Tasten auf die horizontale Linie .

  • Page 14: Winkelberechnung

    4. Hauptmenü 4.4 Winkelberechnung Wählen Sie mit den t u Tasten den gewünschten Satelliten. Drücken Sie OK, um den Standort auszuwählen. Nutzen Sie die Navigationstasten, um den Wert zu ändern. Der Längen- und Breitengrad wird automatisch ermittelt. Haben Sie „Angepasst“ ausgewählt, müssen Sie Ihren Standort selbst bestimmen. Geben Sie den Längen- und Breitengrad manuell ein.

  • Page 15: Satelliten-Identifizierung

    4. Hauptmenü 4.5 Satelliten-Identifizierung 1. Ändern Sie bei Bedarf die LNB-Frequenz (Standard: 9750-10600). 2. Ändern Sie bei Bedarf die LNB-Spannungsversorgung. Wählen Sie zwischen AUTO, 18 V, 13 V, oder AUS. 3. 22 KHz-Schaltung (nur einstellbar bei manueller LNB-Einstellung). 4. Wählen Sie hier zwischen KEINER, DiSEqC 1.0, DiSEqC 1.1, SCD (Unicable) oder SCD2 (Unicable II).

  • Page 16: Systemeinstellung

    4. Hauptmenü 4.6 Systemeinstellung Signalton Aktivieren oder deaktivieren Sie die Tastentöne. Auto Standby Stellen Sie die Auto-Standby Zeit ein. Wählen Sie zwischen AUS, 10 min., 20 min. oder 30 min. Sprache Stellen Sie die Sprache des Menüs ein. Werkseinstellung Um das Gerät in den Auslieferungszustand zu versetzen, bestätigen Sie mit OK.

  • Page 17: Technische Daten

    5. Technische Daten Identifizierung DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8, Auto 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, Auto Symbolrate 1~45 MSPS Eingangsfrequenz 950 MHz ~ 2150 MHz Eingangsimpedanz 75 Ω Min. Level in 35 dBµV Max.
  • Page 18 Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat Satmessgerät HD 3 Kompakt V3 (Art.-Nr. 2600021) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:...
  • Page 19 Notizen DEUTSCH...
  • Page 20 Version: 1.0 (Januar 2021) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 21 Satmeter HD 3 Kompakt V3 user manual...
  • Page 22 Content 1. General information 1.1 Safety Instructions ...................... 03 1.2 General features ......................03 1.3 Delivery ..........................03 2. Designations and key assignment ..............04 3. Manual for quick measurement ................06 4. Main menu ..........................07 4.1 Measurement ......................... 08 4.2 Multi TP (Transponder) .....................

  • Page 23: General Information

    • Charging function via enclosed mains adapter or car charging adapter • Clear and self-explanatory menu 1.3 Delivery • Megasat HD 3 compact V3 • 230 Volt charging adapter • 12 Volt car charging adapter • Protective cover incl. carrying strap •...

  • Page 24: Designations And Key Assignment

    2. Designations and key assignment ENGLISH...
  • Page 25 2. Designations and key assignment 1. RF In Satellite signal input (a direct connection to the antenna via coaxial cable) 2. LCD Screen Shows the menu Red: the battery is charging / Blue: the battery is charged. Flashes briefly when the antenna is connected. Power indicator: Device is switched on or off.
  • Page 26 3. Instructions for quick measurement 1. Connect the antenna to the LNB input of the meter. 2. Turn on the power of the measuring device. The main menu appears. Use the pq t u buttons to navigate between the individual menu items and confirm the item „Measure“...

  • Page 27: Main Menu

    4. Main menu When you switch on the meter, the main menu opens automatically. Use the t u buttons or the pq but- tons to navigate the menu. Press OK to enter the relevant sub-menu. Press MENU to return to the main menu. There are 6 menu items in total: •...

  • Page 28: Measurement

    4. Main menu 4.1 Measurement 1. Satellit Shows the current satellite. Use the t u buttons to change the satellite. Press OK to move to the satellite list. Use the pq buttons to select the desired one and press OK to confirm. 2.
  • Page 29 4. Main menu Satelliten edit Use the t u buttons to select the satel- lite you want to edit. 1. You can edit the name of the satellite with the F1 key. A keypad is display- ed which you can use to change the name and the degree.
  • Page 30 4. Main menu Edit Transponder Use the t u keys to select the trans- ponder you want to edit. 1. You can change the value of the transponder with the F1 key. Use the pq keys to change the corres- ponding digits.
  • Page 31 4. Main menu LNB settings Use the t u keys to select the LNB set- tings and confirm with OK. Confirm the „Customized“ item to access other settings such as DiSEqC or Unicable. Confirm the item „Customized“ to access further settings such as DiSEqC or Unicable.

  • Page 32: Multi Tp (Transponder)

    4. Main menu 4.2 Multi TP (Transponder) If you want to calibrate a satellite system with a Quattro LNB, this control helps you to have a complete overview of all LNB levels. Here you can see all levels of the LNB (HL / VL / HH / VH).
  • Page 33 4. Main menu 4.3 Spectrum analysis Shows the current frequency and the signal strength in dBµV. Shows the range of the power level (0~100 dBµV). Use thet u buttons to search for the desired frequency and display the corres- ponding value. Use the pq buttons to navigate to the horizontal line.

  • Page 34: Angle Calculation

    4. Main menu 4.4 Angle calculation Use the t u buttons to select the desired satellite. Press OK to select the location. Use the navigation keys to change the value. The longitude and latitude are automatically calculated. If you have selected „Customised“, you will have to determine your location your- self.

  • Page 35: Satellite Identification

    4. Main menu 4.5 Satellite identification 1. If necessary, change the LNB frequency (default: 9750-10600). 2. If necessary, change the LNB power supply. Select between AUTO, 18 V, 13 V, or OFF. 3. 22 KHz switching (only adjustable with manual LNB setting). 4.

  • Page 36: System Settings

    4. Main menu 4.6 System settings Signal tone Enable or disable the key tones. Auto standby Set the auto standby time. Choose between OFF, 10 min, 20 min or 30 min. Language Set the language of the menu. Factory setting To return the device to its factory settings, confirm with OK.

  • Page 37: Specifications

    5. Specifications Identification DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8, Auto 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, Auto Symbol rate 1~45 MSPS Input frequency 950 MHz ~ 2150 MHz Input impedance 75 Ω Min.
  • Page 38 Conformity information Megasat Werke GmbH hereby declares that the following equipment is in conformity with the essential requirements and other relevant provisions of Directive 2014/30/EU and 2014/35/EU and the Radio Equipment Directive 2014/53/EU Megasat HD 3 Kompakt V3 (Art.-No. 2600021) The declaration of conformity for these products is available: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...
  • Page 39 Notes ENGLISH...
  • Page 40 Version: 1.0 (January 2021) // Technical changes, printing errors and mistakes reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
