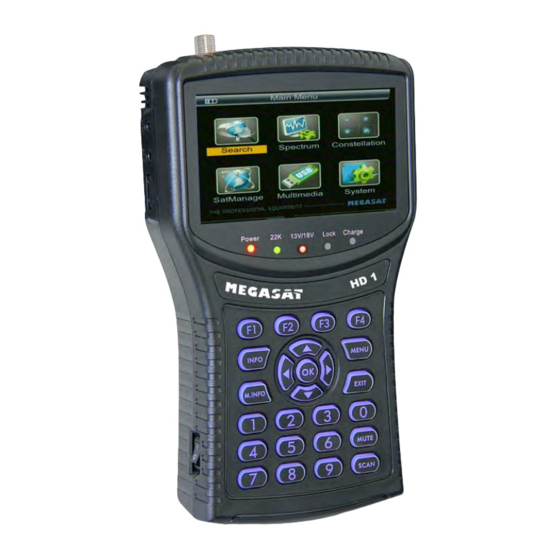

Summary of Contents for Megasat HD 1

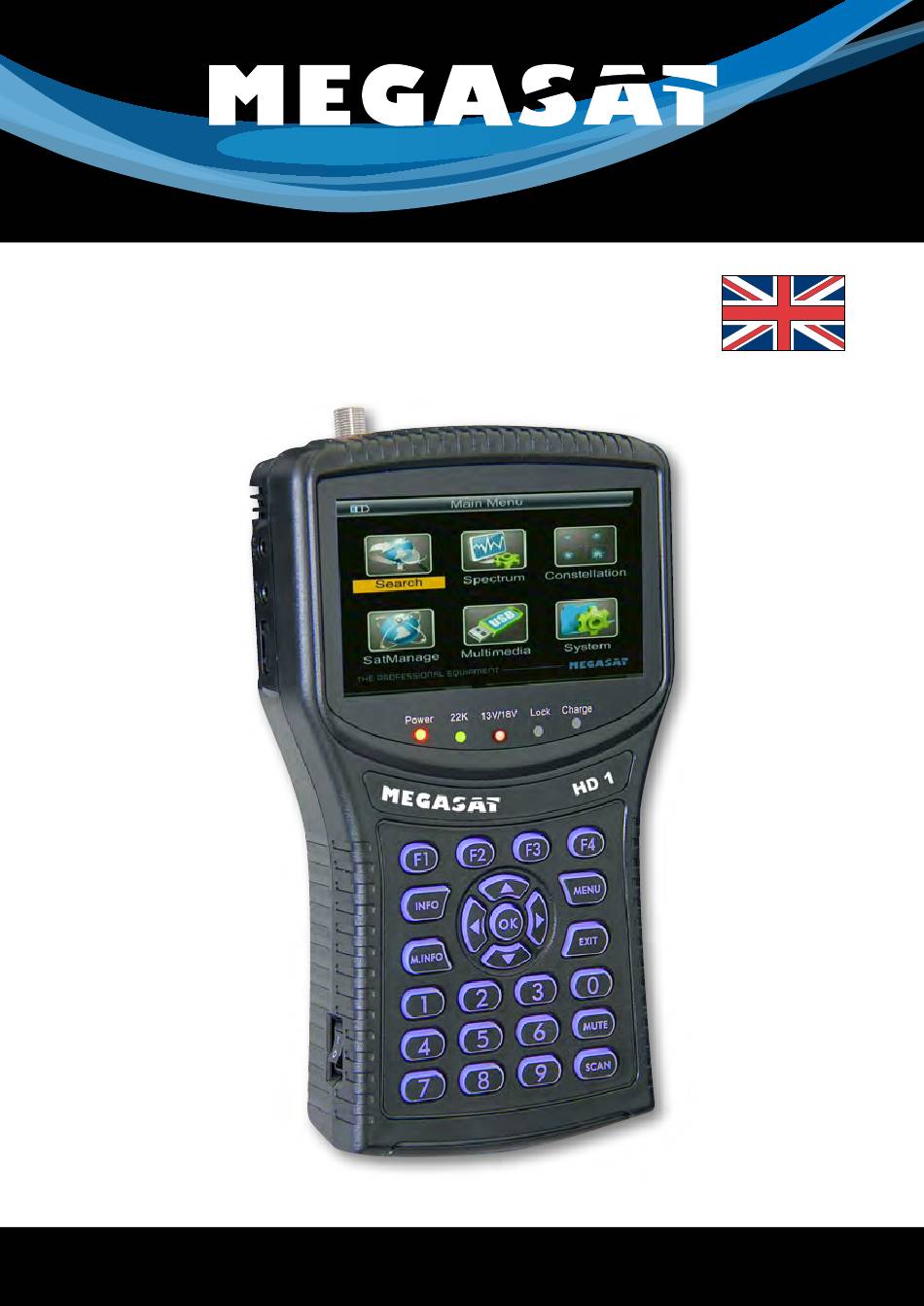

- Page 1 Brillantes Fernsehen Brillantes Fernsehen Satmessgerät HD 1 user manual English...
-
Page 2: Table Of Contents
3.2.9 Unicable SCR ....................12 4.4 Program List ........................24 3.2.0.1 Analyzer ......................12 4.5 Subtitle ..........................24 5. Technical Specification ....................25 3.2.0.2 Analyzer of Unicable SCR ..............13 6. Trouble Shooting ......................26 Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv ENGLISH ENGLISH... -
Page 3: Guide
1.3 Product Overview & Illustration 1. Guide 1.1 Important Safety Instructions Thank you for choosing our product. Before installation, we would like to remind you some notes, which is very important for operating safely and properly, as follows: • Be sure to read this user manual before starting your operation. •... -
Page 4: Multimedia
1.4 Installation of meter Description Function LNB IN Connect to satellite antenna cable AV OUT Connect to AV port for TV AV IN Connect to AV port for meter Power switch Turn on/off meter USB Port Connect to USB memory DC Slot Connect to Adaptor Input Torch LED... -
Page 5: Satellite
3.1 Search 3.1.5 Frequency Frequency of the current transport, Input the value by using the numeric keys. 3.1.6 Symbrate Symbol rate of the current transport, Input the value by using the numeric keys. 3.1.7 Pol Press key to change Vertical or horizontal of polarization. 3.1.8 NIT Search Press key to turn on or off NIT Search. - Page 6 DiSEqC1.2 SET Press key to select S/Q, Monitor, Scan, Auto, Blind, then press OK key into function. • S/Q: Enlarge showing of the signal • Monitor: Using level to show the strength and quality strength and quality • Satellite: Press key to select the desired satellite.
-
Page 7: Low Freq / High Freq
3.2.1 Satellite Press key into the satellite list. Use key to move the cursor, then press OK key to select the satellite that you want. 3.2.2 LNB type Press key, you can select single/universal/unicable etc, according to your physical LNB type. 3.2.3 LOW FREQ / HIGH FREQ Enter the proper LNB frequency referring to your LNB using the numeric keys or pres- sing... - Page 8 3.3 Constellation It’s same with “Satellite Search”, Please make reference to constitution of “Satellite Search”. In the Constellation interface, Press OK key to enter Constellation graph. 3.5.1 Music Press key to select Refresh or Exit. Refresh graph, or exit constellation 3.4 TP Manager Press key to select song, then press OK key to play.
- Page 9 3.5.2 Video Press MENU key to appear playing bar. Press key to move the cursor, then press OK key to operate function. There are functions of Rotating, Delay setting, ZOOM, Play/Pau- Press key to select the video file, then press OK key to play. se, Previous Picture, Next picture, Stop.
-
Page 10: Light Setting
3.6 System Setting 4. Channels 4.1 Manager Channel Press F4 key into the manager channel interface 3.6.1 Language Press key to select language. 3.6.2 Screen format 4.1.1 Rename Channel Press key to select Screen format: 4:3PS/4:3LB/16:9PS/16:9LB. 3.6.3 Light setting Press key to control delay of key light: off/5s/10s/20s. -
Page 11: Del Channel
4.1.2 Del channel 1. Press key to select TV. 2. Press F4 key, the TV will be marked with the symbol “ ”. 3. Press key to skip TV, Press F4/OK key to confirm, skip all TV that you need. 4. -
Page 12: Favorite Set
4.2.3 Favorite set 4.2.6 Sat sort Press key to select TV. 1. Press F4 key, you will notice the sub-menu with sort order in screen. Press OK key, the TV will be marked with the symbol ‘ ’ . 2. Press key to select satellite sort, the channel list will be changed. -
Page 13: Program List
In the booked items menu, press F1 key to cancle the current item,press menu to return. 5. Technical Specification Press F1 key to items setecting. TRANSMISSION STANDARDS DVB-S2/S SATELLITE INPUT/DEMODULATION Connector Type ...........F Type Input Frequency ..........950 to 2150 MHz Signal Input Level ..........- 65 to -25 dBm Band Switch Control .........22KHz LNB Supply .............13 V / 18 V, IMax 400 mA... -
Page 14: Trouble Shooting
6. Trouble Shooting Notes Problem Possible Causes What To Do No display light up Power switch is not on Run Check to make sure power out of batteries on. Even on adapter No sound or picture, but AV IN jack insert, but no Pull out AV IN cable the front panel power light video input... - Page 15 Brillantes Fernsehen Brillantes Fernsehen Satmessgerät HD 1 Bedienungsanleitung Deutsch Status: v1.0 January 2013...
- Page 16 3.2.9 Unicable SCR ....................12 4.4 Programliste ........................24 3.2.0.1 Analyzer ......................12 4.5 Untertitel .........................24 5. Technische Daten ......................25 3.2.0.2 Analyzer of Unicable SCR ..............13 6. Fehlerbehebung .......................26 Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH DEUTSCH...
-
Page 17: Leitfaden
1.3 Produktübersicht und Abbildungen 1. Leitfaden 1.1 Wichtige Sicherheitshinweise Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Vor der Inbetriebnah- me möchten wir Sie bitten, folgende Hinweise zu beachten: • Befolgen Sie bitte vor Inbetriebnahme die Schritte der Bedienungsanleitung. •... -
Page 18: Multimedia
1.4 Installation des Satmessgerätes Beschreibung Funktion LNB IN Verbindung mit einem Koaxialkabel zum LNB AV OUT Verbindung AV-Anschluss zum TV AV IN Verbindung AV-Anschluss zum Satmessgerät Netzschalter Ein / Aus USB Port Anschluss eines USB Sticks DC Anschluss Anschluss des Ladekabels 12VDC (Adappter 230VAC/12VDC/1,5A) LED Lampe LED Licht (bei Dunkelheit) Speaker... -
Page 19: Satellit
3.1 Suche 3.1.5 Frequenz Frequenz des aktuellen Transponders, geben Sie den Wert mit den Nummerntasten ein. 3.1.6 Symbolrate Symbolrate des aktuellen Transponders, geben Sie den Wert mit den Nummerntasten ein. 3.1.7 Pol Drücken Sie um zwischen Vertikal und Horizontal zu wechseln. 3.1.8 NIT Suche Drücken Sie um NIT Suche zu aktivieren oder zu deaktivieren. - Page 20 DiSEqC1.2 Einstellung Drücken Sie für S/Q, Monitor, Scan, Auto, Blind, und bestätigen Sie mit OK • S/Q: Vergrößerung der Signalstärke • Monitor: Verwenden von Ebene, um und-qualität die Stärke und Qualität zu zeigen • Satellit: Drücken Sie um den gewünschten Satelliten zu wählen. •...
- Page 21 3.2.1 Satellit Drücken Sie in der Satelliten Liste. Drücken Sie um den Cursor zu bewegen, drücken Sie anschließend OK um den gewünschten Satelliten auszuwählen. 3.2.2 LNB Typ Drücken Sie um Single/Universal/Unicable usw. auszuwählen, entsprechend ihres LNB Typs, das sie installiert haben (Standard:Universal). 3.2.3 LOW FREQ / HIGH FREQ Geben Sie die richtige LNB-Frequenz für Ihr LNB mit den Zifferntasten oder mit den Tasten ein (Standard 9750/10600).
-
Page 22: Tp Manager
3.3 Konstellation Es ist das gleiche wie bei „Satelliten Suche“. Bitte folgen Sie den Anweisungen in diesem Kapitel. In der Konstellation-Oberfläche drücken Sie die OK-Taste. 3.5.1 Musik Drücke Sie für Grafik Aktualisieren oder Exit zum verlassen. 3.4 TP Manager Drücken Sie um einen Titel auszuwählen, danach drücken Sie OK um ihn abzuspielen. - Page 23 3.5.2 Video Drücken Sie die MENU Taste für die Übersicht. Drücken Sie , um den Cursor zu be- wegen, drücken Sie dann die OK-Taste für die jeweilige Funktion. Es die gibt Funktionen Drücken Sie um ein Video auszuwählen, danach drücken Sie OK um Drehen, Verzögerung, Zoom, Play/Pause, Vorheriges Bild, Nächstes Bild, Stop.
-
Page 24: Werkseinstellung
3.6 System Einstellungen 4. Kanäle 4.1 Kanalmanager Drücken Sie F4 um in den Kanalmanager zu gelangen. 3.6.1 Sprache Drücken Sie um die Sprache auszuwählen. 3.6.2 Bildschirmformat 4.1.1 Kanäel umbenennen Drücken Sie um das Bildschirmformat zu ändern: 4:3PS/4:3LB/16:9PS/16:9LB. 3.6.3 Beleuchtungseinstellung Drücken Sie um die Beleuchtung einzustellen: aus/5 sek./10 sek./20 sek. -
Page 25: Kanäle Löschen
4.1.2 Kanäle löschen 1. Drücken Sie um den Kanal auszuwählen. 2. Drücken Sie die Taste F4, der Kanal wird mit dem Symbol „ “ markiert. 3. Drücken Sie um den Kanal zu überspringen, drücken Sie F4/OK um zu Bestätigen. 4. Drücken Sie die MENU-Taste, eine Warnung erscheint, wenn Sie Ja wählen, wird die Änderung gespeichert. -
Page 26: Favoriten Einstellen
4.2.3 Favoriten einstellen 4.2.6 Satelliten sortieren 1. Drücken Sie um den Kanal auszuwählen. 1. Drücken Sie F4, es erscheint das Untermenü mit Sortierung im Bildschirm. 2. Drücken Sie OK, der Kanal wird mit einem Symbol markiert. 2. Drücken Sie um die Satelliten zu sortieren. 3. -
Page 27: Untertitel
In den Informationen drücken Sie F1 um abzubrechen, oder MENU um zurückzukehren. 5. Technische Daten Drücken Sie F1, um Elemente auswählen. ÜBERTRAGUNGSSTANDARDS DVB-S2/S SATELLITEN EINGANG/DEMODULATION Verbindungstyp ...........F Stecker Eingangs Frequenz ..........950 bis 2150 MHz Signal Eingangs Level ........- 65 bis -25 dBm Bandsteuerung ............22 KHz LNB Stromversorgung ........13 V / 18 V, IMax 400 mA Demodulation Typ ..........QPSK, 8PSK... -
Page 28: Fehlerbehebung
6. Fehlerbehebung Notizen Problem Mögliche Ursachen Was ist zu tun Keine Anzeige leuchtet Netzschalter ist aus oder Kontrollieren Sie die die Batterien sind leer. Stromversorgung Kein Ton oder Bild, aber die AV Eingang angeschlossen, Ziehen Sie das AV Kabel Gerätevorderseite leuchtet. aber kein Video Eingang aus der Buchse Kein Ton oder Bild... - Page 29 Stand: v1.0 Januar 2013...
