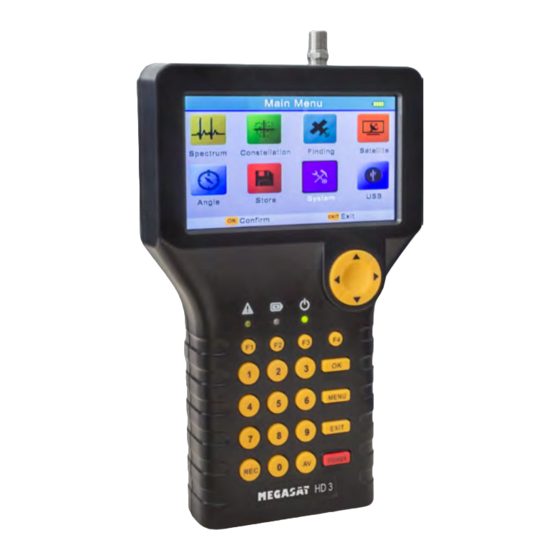

Megasat HD 3 User Manual

Satmeter
Hide thumbs Also See for HD 3:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Satmessgerät HD 3
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Megasat HD 3

Summary of Contents for Megasat HD 3

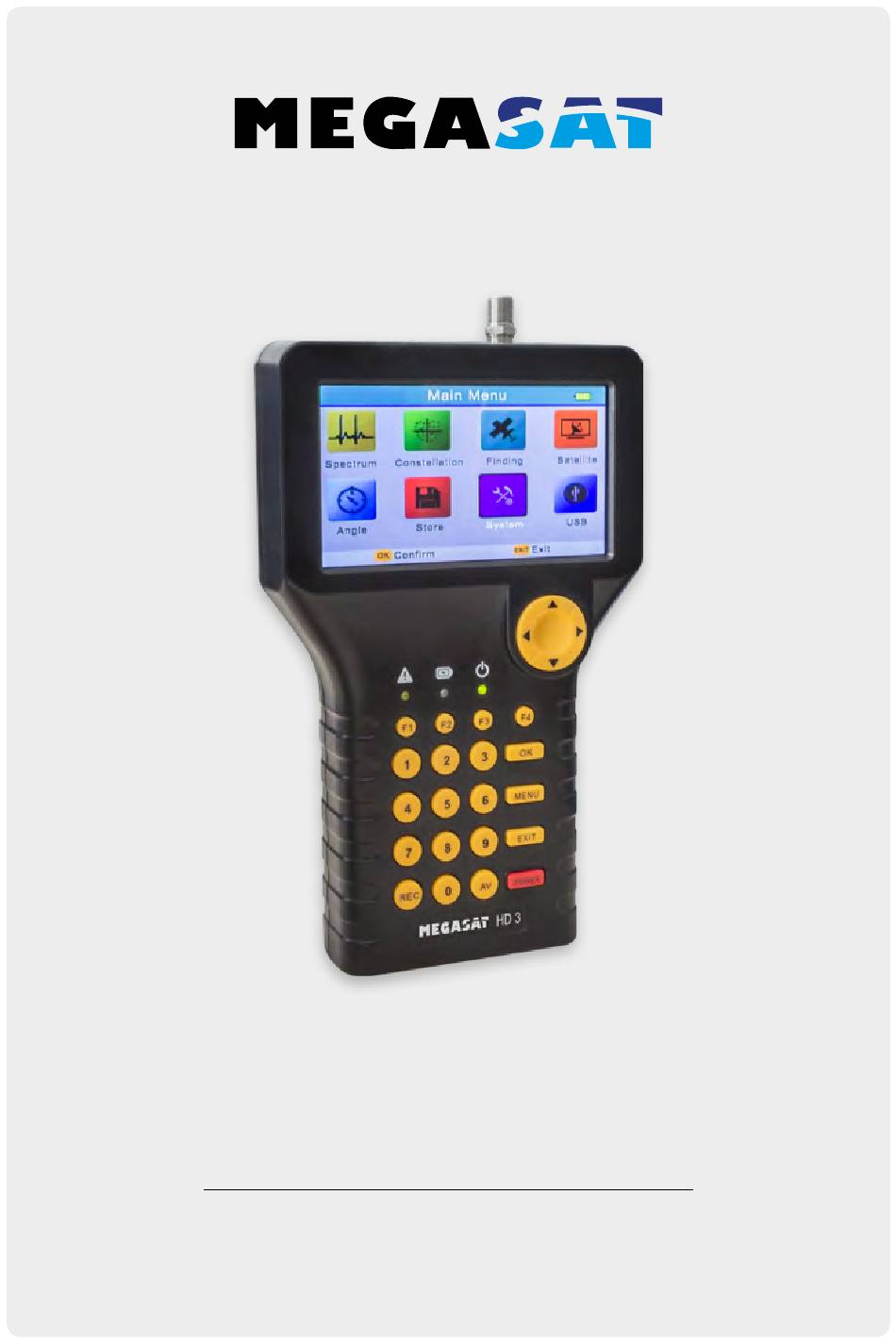

  • Page 1 Satmessgerät HD 3 Bedienungsanleitung...

  • Page 2: Table Of Contents

    • Übersichtliches und selbsterklärendes Menü 3.8 USB Menü ......................... 19 4. Kanalliste ..........................21 1.2 Lieferumfang 5. Technische Daten ....................... 22 • Megasat Satmessgerät HD 3 • 230 Volt Ladeadapter • 12 Volt KFZ Ladeadapter • A/V Kabeladapter • Schutzhülle inkl. Tragegurt •...

  • Page 3: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2. Bezeichnungen und Tastenbelegung 1. RF In Satelliten-Signaleingang (eine direkte Verbindung zur Antenne via Koaxialkabel) 2. AV In/Out AV Ausgang zur Wiedergabe an externe Geräte AV Eingang zur Wiedergabe von externen Geräten 3. LCD Screen Zeigt das Menü und das Live-TV Bild 4.

  • Page 4: Hauptmenü

    3. Hauptmenü 3. Hauptmenü • LNB Typ Drücken und halten Sie die Power-Tas- Stellen Sie den LNB Typ ein. te für 2 Sekunden, um das Gerät einzu- Nutzen Sie die Navigationstasten zur Änderung schalten. Drücken Sie anschließend die (Universal = Standard) MENÜ...

  • Page 5: Konstellationsanalyse

    3. Hauptmenü 3. Hauptmenü 3.2 Konstellationsanalyse 1. Drücken Sie MENÜ, um in das Haupt- menü zu gelangen. 2. Wählen Sie „Konstellation“ aus und bestätigen Sie mit OK. Analyse nach Frequenz Analyse nach Programm Hinweis: 3. Wählen Sie „Analyse nach Frequenz“ Nutzen Sie in der Konstellationsansicht die und drücken Sie OK, um in das Unter- Navigationstasten um eine Frequenz oder...

  • Page 6: Satellitensuche

    3. Hauptmenü 3. Hauptmenü 3.3 Satellitensuche 3.4 Satelliteneinstellungen 1. Drücken Sie MENÜ, um in das Haupt- 1. Drücken Sie MENÜ, um in das Haupt- menü zu gelangen. menü zu gelangen. 2. Wählen Sie „Suche“ aus und bestäti- 2. Wählen Sie „Satellit“ aus und bestäti- gen Sie mit OK.
  • Page 7 3. Hauptmenü 3. Hauptmenü Satellit hinzufügen: Antenneneinstellungen: 1. Drücken Sie die F2 Taste, um einen Geben Sie die Daten entsprechend Ihrer neuen Satelliten hinzuzufügen. Ge- bestehenden Anlage ein. ben Sie auch hier die entsprechen den Daten ein, wie im Punkt „Satellit bearbeiten“...
  • Page 8 3. Hauptmenü 3. Hauptmenü Motoreinstellungen: • Längengrad Geben Sie den Längengrad mit den Nummerntasten ein. • Position (W/O) Nutzen Sie die Navigationstasten und wählen West oder Ost. Drücken Sie OK, wenn Sie die Anlage mit einer Motorsteuerung betreiben (DiSEqC • Breitengrad Geben Sie den Breitengrad mit den Nummerntasten ein.

  • Page 9: Winkelberechnung

    3. Hauptmenü 3. Hauptmenü 3.5 Winkelberechnung 3.6 Speicher 1. Drücken Sie MENÜ, um in das Haupt- 1. Drücken Sie MENÜ, um in das Haupt- menü zu gelangen. menü zu gelangen. 2. Wählen Sie „Winkel“ aus und bestäti- 2. Wählen Sie „Speicher“ aus und bestä- gen Sie mit OK.

  • Page 10: Systemeinstellungen

    Die aktuellste Firmware des Gerätes fin- bestätigen Sie mit OK. ACHTUNG: Alle Daten die Sie den Sie immer auf unserer Homepage: eingegeben haben, werden hierbei gelöscht! www.megasat.tv • Zeitzone Stellen Sie die entsprechende Zeitzone ein. Kopieren Sie die entpackte Datei auf ei- •...

  • Page 11: Kanalliste

    3. Hauptmenü 4. Kanalliste Satellitenliste importieren: Im normalen Wiedergabe-Betrieb drücken Sie die OK Taste, um in die Kanalliste zu wech- seln. Sollten Sie sich im Hauptmenü befinden, können Sie dieses mit EXIT verlassen. Wählen Sie „Satellitenliste importieren“ von USB, um die Satellitenliste auf dem Kanal auswählen: Gerät zu überschreiben.

  • Page 12: Technische Daten

    5. Technische Daten Notizen Identifizierung DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Symbolrate 2~90 MSPS Eingangsfrequenz 950-2150 MHz Eingangsimpedanz 75 Ω Min. Level in 35 dBµV (Rauschen) Max.
  • Page 13 Satmeter HD 3 User manual Stand: v1.0 Juni 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 14 3.8 USB Menu ......................... 19 4. Channel list ..........................21 1.2 Delivery 5. Specifications ........................22 • Megasat Satmeter HD 3 • 230 Volt charging adapter • 12 Volt car charging adapter • A/V cable adapter • Cover incl. Strap •...

  • Page 15: Descriptions And Key Assignment

    2. Descriptions and key assignment 2. Descriptions and key assignment 1. RF In Satellite signal input port, connects directly to satellite antenna using coaxial cable. 2. AV In/Out Output AV to display or input AV to show on screen. 3. LCD Screen Show menus and video.

  • Page 16: Main Menu

    3. Main Menu 3. Main Menu • LNB Typ Press and hold the power button for 2 Set the LNB type. Use the navigation buttons to change seconds to turn on the unit. Then press (Universal = default) the MENU button to enter the main •...

  • Page 17: Constellation Analysis

    3. Main Menu 3. Main Menu 3.2 Konstellation Analysis 1. Press MENU to enter the main menu. 2. Select „constellation“ and confirm with OK. Analysis by frequency Analysis by program Note: 3. Select „Analysis by Frequency“ and Use in the constellation view the naviga- press OK to enter the submenu.

  • Page 18: Satellite Settings

    3. Main Menu 3. Main Menu 3.3 Search Satellite 3.4 Satellite Settings 1. Press MENU to enter the main menu. 1. Press MENU to enter the main menu. 2. Select „Search“ and confirm with OK. 2. Select „Satellite“ and confirm with OK. 3.
  • Page 19 3. Main Menu 3. Main Menu Add Satellite: Antenna Settings: 1. Press the F2 button to add a new sa- Enter the data according to your existing tellite. Enter here also the correspon- system. ding data, as in point „Edit satellite“. 2.
  • Page 20 3. Main Menu 3. Main Menu Motor Settings: • Longitude Enter the longitude using the number keys. • Position (W/E) Use the navigation buttons to select East or West. Press OK when you operate the system with an engine control (DiSEqC 1.2) and •...

  • Page 21: Angle Calculation

    3. Main Menu 3. Main Menu 3.5 Angle calculation 3.6 Storage 1. Press MENU to enter the main menu. 1. Press MENU to enter the main menu. 2. Select „angle“ and confirm with OK. 2. Select „Memory“, then press OK. 3.

  • Page 22: System Settings

    • Factory settings To set the device to the factory settings, click OK to confirm. The latest firmware of the device you NOTE: All data you have entered are hereby deleted! will always find on our homepage: www.megasat.tv • Time Zone Set the appropriate time zone. • Alarm Alarm sound when the satellite has been found.

  • Page 23: Channel List

    3. Main Menu 4. Channel list Import satellite list: In normal playback mode, press the OK button to enter the channel list. If you are located in the main menu, you can leave this with EXIT. Select „Import satellite list“ of USB to overwrite the satellite list on the device.

  • Page 24: Specifications

    5. Specifications Notes Identification DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Symbol Rate 2~90 MSPS Input Frequency 950-2150 MHz Input Impedance 75 Ω Min. Level in 35 dBµV (noise) Max.
  • Page 25 Status: v1.0 June 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
