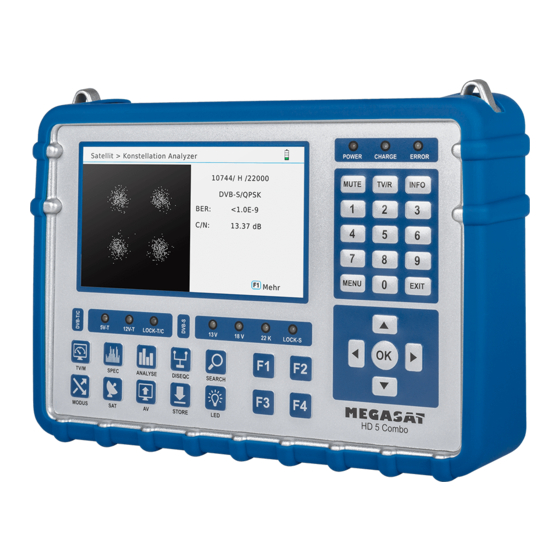

Megasat Satmeter HD 5 Combo User Manual

Hide thumbs Also See for Satmeter HD 5 Combo:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Satmessgerät HD 5 Combo
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Megasat Satmeter HD 5 Combo

Summary of Contents for Megasat Satmeter HD 5 Combo

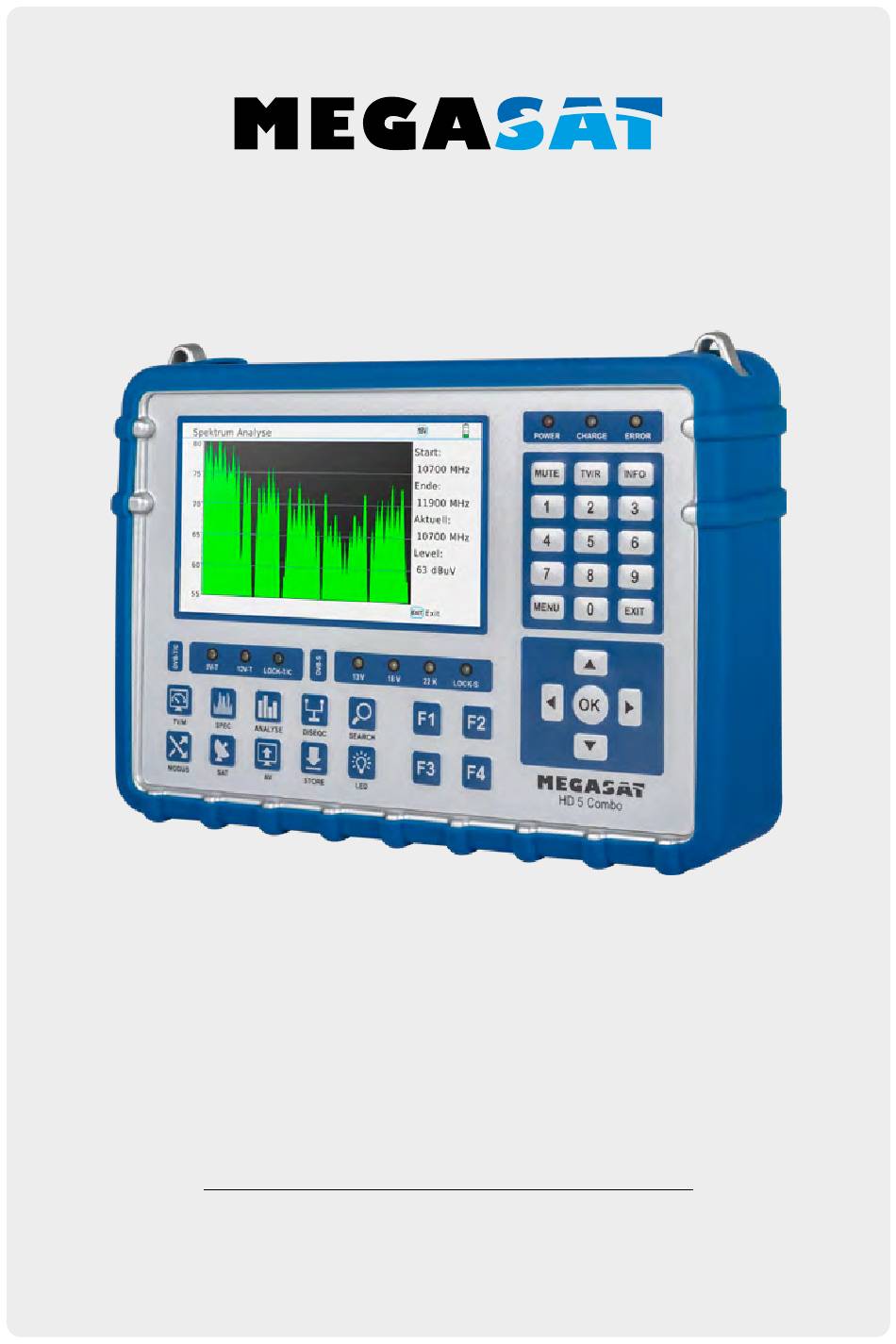

  • Page 1 Satmessgerät HD 5 Combo Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Referenz 1.1 Allgemeine Merkmale 1. Referenz 1.1 Allgemeine Merkmale ....................03 • Messgerät zur Messung von DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 (H.264 / H.265 HEVC) 1.2 Lieferumfang ........................03 • DiSEqC 1.0 / 1.1 / 1.2 / USALS (Automatische Erkennung von DiSEqC 1.0) •...

  • Page 3: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2. Bezeichnungen und Tastenbelegung 9. MODUS Wechselt zwischen der Messung von DVB-S, DVB-T und DVB-C. 10. SAT Zeigt die Liste aller verfügbaren Satelliten bei der DVB-S Messung. 11. AV Deaktiviert das Display und gibt das Bild nur an den externen Monitor POWER CHARGE ERROR...

  • Page 4: Hauptmenü

    3. Hauptmenü 3. Hauptmenü 1. Verbinden Sie das Koaxialkabel mit dem LNB oder ANT Eingang des Messgerätes. 3.1 Satellit (DVB-S / -S2 / -S2X) 2. Schalten Sie das Messgerät ein. Nach dem Bootvorgang erscheint das Hauptmenü. Das Menü besteht aus verschiedenen Untermenüs. Nutzen Sie die Navigationstasten um zwischen den einzelnen Punkten zu wechseln.

  • Page 5: Satelliten-Suche

    3. Hauptmenü 3. Hauptmenü 3.1.1 Satelliten-Suche 3.1.2 Spektrumanalyse 18 V 100 / 95 / 85 / ... Zeigt den LNB-Stromversorgungsstatus vom LNB. Zeigt die grafische Signalstärke in dBµV. (Bewegen Sie mit den Die Werte sind 13 V, 18 V oder aus. Tasten die Pegelansicht nach oben oder unten) Satellit Start:...

  • Page 6: Konstellationsanalyse

    3. Hauptmenü 3. Hauptmenü 3.1.3 Konstellationsanalyse 3.1.4 SAT bearbeiten Analysieren durch Frequenz Wenn Sie „Analysieren durch Frequenz“ wählen, können Sie über die Cursortasten manuell einen Satelliten sowie die Frequenz auswählen. Bestätigen Sie die Auswahl mit OK auf der Menüposition „Suche“ um die Konstellationsanalyse zu starten. Mit den Tasten t ...

  • Page 7: Antennen Einstellung

    3. Hauptmenü 3. Hauptmenü 3.1.5 Antennen Einstellung 3.1.6 Auto Scan Satellit Satellit Zeigt den aktuellen Satelliten. Mit den Tasten wechseln Sie t  u Zeigt den aktuellen Satelliten. Nutzen Sie die t  u Tasten um den Satelliten. Mit OK öffnen Sie die Satellitenliste. den Satelliten zu wechseln oder drücken Sie OK um die Satelli- LNB Type Wählen Sie hier den LNB Typ (z.

  • Page 8: Winkelberechnung

    3. Hauptmenü 3. Hauptmenü 3.1.7 Winkelberechnung 3.1.8 Transponderkontrolle Die Transponderkontrolle ermöglicht Ihnen gleichzeitig 4 ausgewählte Transponder zu be- Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die t  u Tasten um urteilen. Sie sehen auf einem Blick die Signalstärke- und qualität der einzelnen Transponder: den Satelliten zu wechseln oder drücken Sie OK um die Satelli- tenliste zu öffnen.

  • Page 9: Terrestrisch (Dvb-T / -T2)

    3. Hauptmenü 3. Hauptmenü 3.2 Terrestrisch (DVB-T / -T2) 3.2.1 Messen Messen Kanal Nr. Öffnet das „Messen“ Menü Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Spektrum drücken Sie OK um die Kanalliste (inkl. Frequenzen) zu öffnen. Öffnet das „Spektrum“ Menü Frequenz Zeigt die jeweilige Frequenz des Kanals.

  • Page 10: Spektrumanalyse

    3. Hauptmenü 3. Hauptmenü 3.2.2 Spektrumanalyse 3.2.3 Auto Scan 35 / 30 / 25 / ... Kanal Nr. Zeigt die grafische Signalstärke in dBµV. (Bewegen Sie mit den Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Tasten die Ansicht nach oben oder unten) drücken Sie OK um die Kanalliste (inkl.

  • Page 11: Scope

    3. Hauptmenü 3. Hauptmenü 3.2.4 Scope 3.2.5 Kanäle bearbeiten In diesem Menü werden alle Kanäle/Frequenzen aufgelistet. Um einen Kanal zu ändern In diesem Menü werden ausgewählte Kanäle/Frequenzen in einem Balkendiagramm gehen Sie wie folgt vor: aufgelistet. 1. Wählen Sie mit den Tasten einen beliebigen Kanal.

  • Page 12: System

    3. Hauptmenü 3. Hauptmenü 3.2.6 System 3.2.7 Konstellationsanalyse Analysieren über Kanalnummer/Frequenz Wenn Sie „Analysieren durch Kanal Nr. “ wählen, können Sie manuell einen Kanal (Frequenz) auswählen. Durch drücken auf OK startet die Konstellationsanalyse. In diesem Menü können Sie die Antennenversorgung einstellen. Wählen Sie zwischen 5 V, 12 V oder AUS.

  • Page 13: Kabel (Dvb-C / -C2)

    3. Hauptmenü 3. Hauptmenü 3.3 Kabel (DVB-C / -C2) 3.3.1 Messen Messen Kanal Nr. Öffnet das „Messen“ Menü Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Spektrum Öffnet das „Spektrum“ Menü drücken Sie OK um die Kanalliste (inkl. Frequenzen) zu öffnen. Auto Scan Frequenz Zeigt die Frequenz des jeweiligen Kanals.

  • Page 14: Spektrumanalyse

    3. Hauptmenü 3. Hauptmenü 3.3.2 Spektrumanalyse 3.3.3 Auto Scan 45 / 40 / 35 / ... Kanal Nr. Zeigt die grafische Signalstärke in dBµV. (Bewegen Sie mit den Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Tasten die Ansicht nach oben oder unten) drücken Sie OK um die Kanalliste (inkl.

  • Page 15: Tilt

    3. Hauptmenü 3. Hauptmenü 3.3.4 Tilt 3.3.5 Kanäle bearbeiten In diesem Menü werden alle Kanäle/Frequenzen aufgelistet. Um einen Kanal zu ändern In diesem Menü werden ausgewählte Kanäle/Frequenzen in einem Balkendiagramm gehen Sie wie folgt vor: aufgelistet. 1. Wählen Sie mit den Tasten einen beliebigen Kanal.

  • Page 16: Konstellationsanalyse

    3. Hauptmenü 3. Hauptmenü 3.3.6 Konstellationsanalyse 3.4 Speichern Analysieren durch Kanal Nr. Wenn Sie „Analysieren durch Kanal Nr. “ wählen, können Sie manuell einen Kanal mit den t  u Tasten auswählen. Durch drücken auf OK startet die Konstellationsanalyse. In diesem Menü werden sind alle gespeicherten Messwerte angezeigt, die Sie zuvor im jeweiligen Menü...

  • Page 17: System

    Drücken Sie OK um die vorhandenen Einstellungen, Daten und Daten auf USB zuvor auf USB sichern. Auswertungen auf ein USB Gerät zu exportieren. Der Vorgang dauert einige Sekunden. Die Auswertungen der Daten erfolgt über eine separate Software. Diese finden Sie auf unserer Home- page www.megasat.tv DEUTSCH DEUTSCH...

  • Page 18: Technische Daten

    4. Technische Daten 4. Technische Daten Allgemeine Merkmale DVB-S / S2 / S2X ƒ 5 Zoll (12,7 cm) AMOLED Farb Display ƒ DVB-S Frequenzbereich: 950 - 2150 MHz ƒ Messung von allen Empfangsarten ƒ DVB-S LNB Spannung: 13/18 V, max. 300 mA ƒ...
  • Page 19 Konformitätsinformation Notizen Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat Satmessgerät HD 5 Combo (Art.-Nr. 2600014) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:...
  • Page 20 Satmeter HD 5 Combo User manual Version 1.3 (Januar 2020) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 21 3.2.1 Measure ......................... 17 1.2 Delivery 3.2.2 Spectrum ......................18 3.2.3 Auto Scan ......................19 3.2.4 Scope ........................20 • Satmeter HD 5 Combo 3.2.5 Edit channels ...................... 21 • Carrying bag with strap 3.2.6 System ........................22 • Silicone protective cover 3.2.7 Constellation ......................

  • Page 22: Names And Key Assignment

    2. Names and key assignment 2. Names and key assignment 10. SAT Displays the list of all available satellites in the DVB-S measurement. 11. AV Disables the display and passes the image only to the external monitor when connected via HDMI POWER CHARGE ERROR...

  • Page 23: Main Menu

    3. Main Menu 3. Main Menu 1. Connect the coaxial cable to the LNB or ANT input of the meter. 3.1 Satellite (DVB-S / -S2 / -S2X) 2. Turn on the meter. After the boot process, the main menu appears. The menu consists of several submenus.

  • Page 24: Satelliten-Finder

    3. Main Menu 3. Main Menu 3.1.1 Satellite-Finder 3.1.2 Spectrum 18 V 100 / 95 / 85 / ... Displays the LNB power supply status from the LNB. The values Displays the graphical signal strength in dBμV. (Use the are 13 V, 18 V or off. buttons to move the view up or down) Satellite Start:...

  • Page 25: Constellation

    3. Main Menu 3. Main Menu 3.1.3 Constellation 3.1.4 Edit satellite Analyze by frequency If you select „Analyze by frequency“, you can use the cursor keys to manually select a satellite as well as the frequency. Confirm the selection with OK on the „Search“ menu item to start the constellation analysis.

  • Page 26: Antenna Settings

    3. Main Menu 3. Main Menu 3.1.5 Antenna settings 3.1.6 Auto Scan Satellite Satellite Displays the current satellite. Use the buttons to change t  u Displays the current satellite. Use the t  u buttons to change the satellite. Press OK to open the satellite list. the satellite or press OK to open the satellite list.

  • Page 27: Angle Calculation

    3. Main Menu 3. Main Menu 3.1.7 Angle calculation 3.1.8 Transponder control The transponder control allows you to simultaneously evaluate 4 selected transponders. Satellite Displays the current satellite. Use the t  u buttons to chan- At a glance you can see the signal strength and quality of the individual transponders: ge the satellite or press OK to open the satellite list.
  • Page 28 3. Main Menu 3. Main Menu 3.2 Terrestrial (DVB-T / -T2) 3.2.1 Measuring Measuring Channel no. Opens the „Measure“ menu Select the channel number you want to search. Alternatively, Spectrum press OK to open the channel list (including frequencies). Opens the „Spectrum“ menu Frequency Shows the frequency of the channel.

  • Page 29: Spectrum

    3. Main Menu 3. Main Menu 3.2.2 Spectrum 3.2.3 Auto Scan 35 / 30 / 25 / ... Channel no. Displays the graphical signal strength in dBμV. (Use the Select the channel number you want to search. Alternatively, buttons to move the view up or down) press OK to open the channel list (including frequencies).

  • Page 30: Scope

    3. Main Menu 3. Main Menu 3.2.4 Scope 3.2.5 Edit channels In this menu all channels / frequencies are listed. To change a channel, proceed as fol- In this menu, selected channels / frequencies are listed in a bar graph. lows: 1.

  • Page 31: System

    3. Main Menu 3. Main Menu 3.2.6 System 3.2.7 Constellation Analyze via channel number / frequency If you select „Analyze by channel number“, you can manually select a channel (frequen- cy). Press OK to start the constellation analysis. In this menu you can set the antenna supply. Select between 5 V, 12 V or OFF. Select the supply voltage according to your active antenna.

  • Page 32: Kabel (Dvb-C / -C2)

    3. Main Menu 3. Main Menu 3.3 Cable (DVB-C / -C2) 3.3.1 Measuring Measuring Channel no. Opens the „Measure“ menu Select the channel number you want to search. Alternatively, Spectrum Opens the „Spectrum“ menu press OK to open the channel list (including frequencies). Auto Scan Frequency Shows the frequency of each channel.

  • Page 33: Spectrum

    3. Main Menu 3. Main Menu 3.3.2 Spectrum 3.3.3 Auto Scan 45 / 40 / 35 / ... Channel no. Displays the graphical signal strength in dBμV. (Use the Select the channel number you want to search. Alternatively, buttons to move the view up or down) press OK to open the channel list (including frequencies).

  • Page 34: Edit Channels

    3. Main Menu 3. Main Menu 3.3.4 Tilt 3.3.5 Edit channels In this menu all channels / frequencies are listed. To change a channel, proceed as fol- In this menu, selected channels / frequencies are listed in a bar graph. lows: 1.

  • Page 35: Constellation

    3. Main Menu 3. Main Menu 3.3.6 Constellation 3.4 Store Analyze by channel no. If you select „Analyze by channel number“, you can manually select a channel with the t  u buttons. Press OK to start the constellation analysis. In this menu, all stored measured values are displayed, which you have previously made in the respective menu.

  • Page 36: System

    Note: evaluated using a separate software. These can be found on our Please always carry out a factory setting after a software update to complete all website www.megasat.tv changes. First you must save the required channel lists to USB. ENGLISH...

  • Page 37: Specifications

    ƒ Antenna voltage: 5 V / 12 V (max. 200 mA) ƒ Bandwidth DVB-T: 6, 7 and 8 MHz ƒ Bandwidth DVB-T2: 1.7, 6, 7 and 8 MHz Delivery ƒ Satmeter HD 5 Combo DVB-C / C2 ƒ Carrying bag with strap ƒ Frequency range: 44 - 870 MHz ƒ...
  • Page 38 Conformity information Notes Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive 2014/30/EU and 2014/35/EU and Radio Equipment Directive 2014/53/EU: Megasat Satmessgerät HD 5 Combo (Art.-Nr. 2600014) The Declaration of Conformity for this product is located at the company: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...
  • Page 39 Version 1.3 (January 2020) // Technical changes, printing errors and mistakes reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
