Summary of Contents for Megasat HD 3 Kompakt

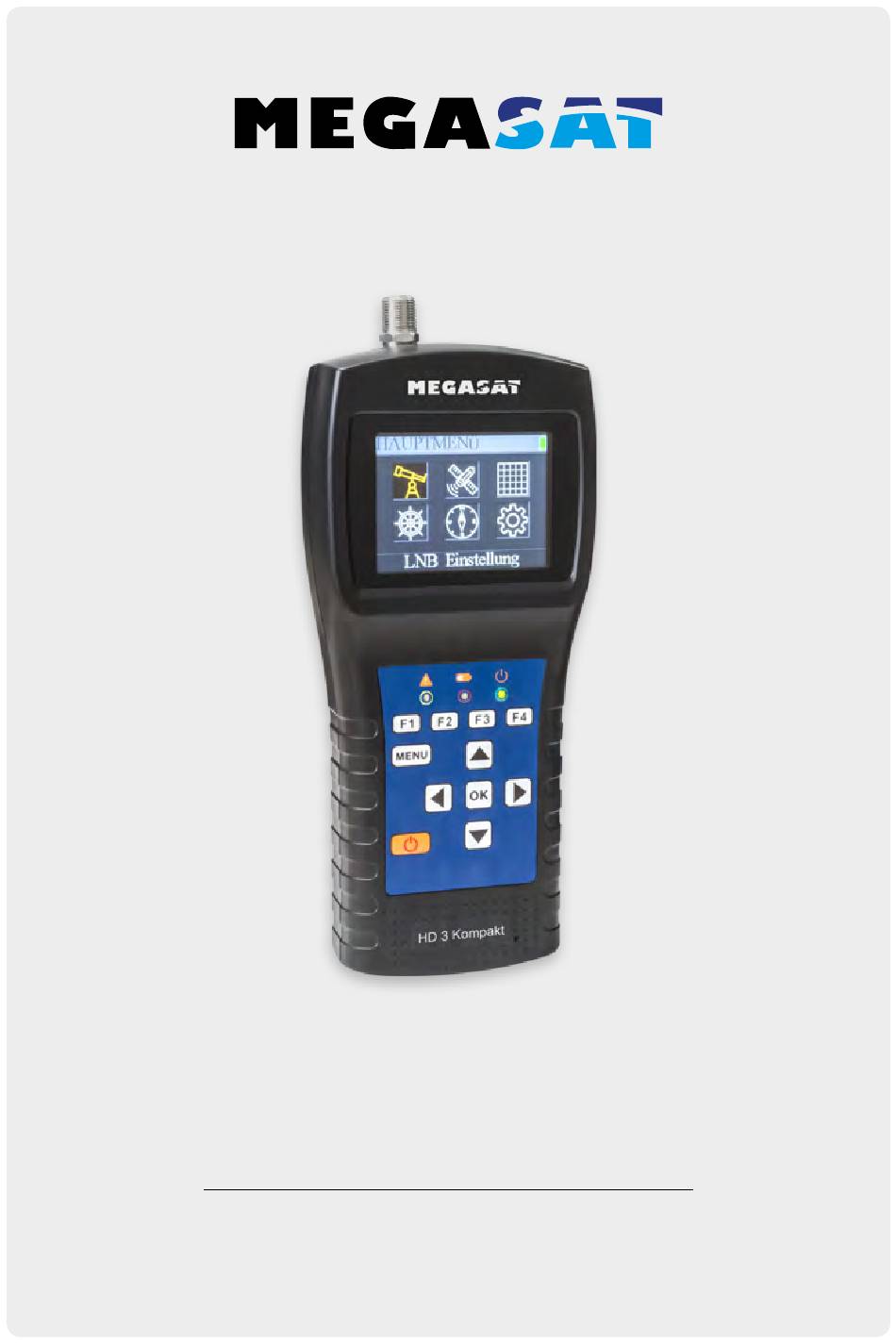

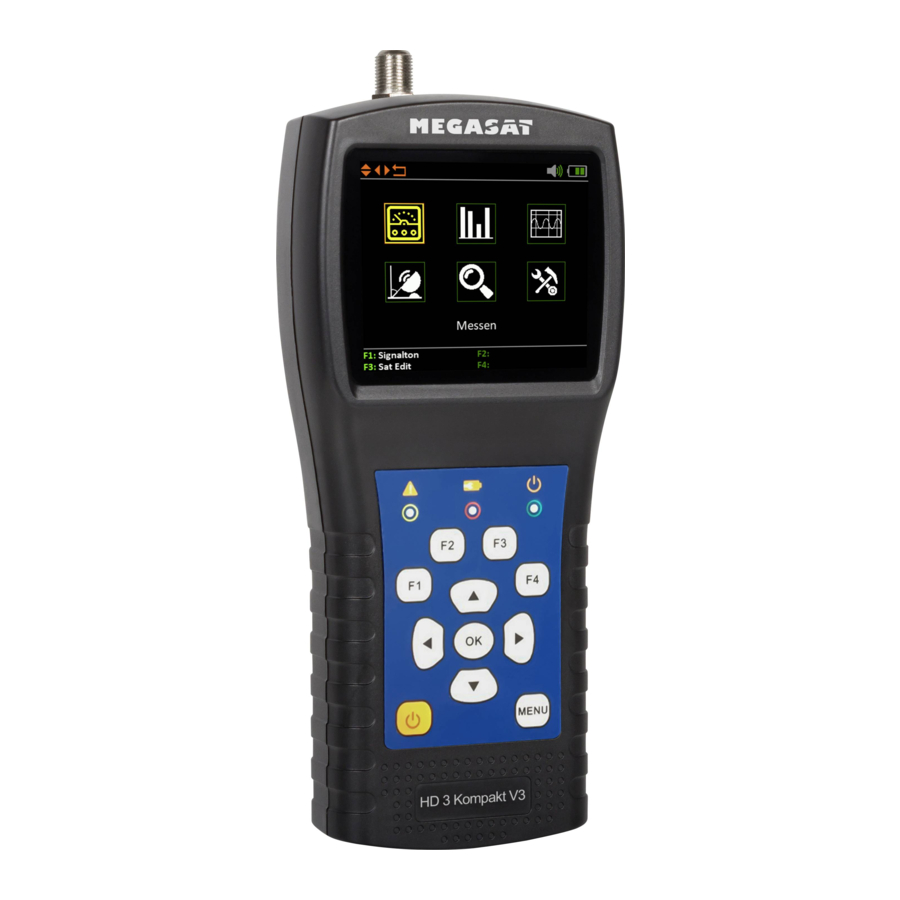

  • Page 1 Satmessgerät HD 3 Kompakt Bedienungsanleitung...

  • Page 2: Table Of Contents

    3.3 Das Suchen-Display ....................07 4. Hauptmenü 1.2 Lieferumfang 4.1 Hauptmenü ........................08 4.2 LNB Einstellung ......................09 • Megasat Satmessgerät HD 3 Kompakt 4.3 Satelliten bearbeiten ....................11 • 230 Volt Ladeadapter 4.4 Spektrumanalyse ......................12 • 12 Volt KFZ Ladeadapter 4.5 Konstellationsanalyse ....................

  • Page 3: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2. Bezeichnungen und Tastenbelegung 1. RF In Satelliten-Signaleingang (eine direkte Verbindung zur Antenne via Koaxialkabel) 2. LCD Screen Zeigt das Menü Rot: der Akku wird geladen / Blau: Akku ist geladen. Blinkt kurz, sobald die Antenne verbunden wurde. Power-Anzeige: Gerät ist ein- oder ausgeschaltet.

  • Page 4: Schnellanleitung

    3. Schnellanleitung 3. Schnellanleitung 3.1 Anleitung zur schnellen Messung 3.3 Das Suchen-Display 1. Verbinden Sie die Antenne mit dem LNB Eingang des Messgerätes. 2. Schalten Sie das Messgerät ein - es erscheint das Suchen-Menü. Nutzten Sie die pq Tasten um zwischen den einzelnen Werten zu wechseln (Satellit, Transponder, ...) 3.

  • Page 5: Hauptmenü

    4. Hauptmenü 4. Hauptmenü 4.1 Hauptmenü 4.2 LNB Einstellung Drücken Sie MENÜ, um in das Haupt- menü zu gelangen. Drücken Sie erneut MENÜ, um es wieder zu verlassen. Es gibt 6 Untermenüs: • LNB Einstellung • Satelliten bearbeiten • Spektrum Diagramm •...
  • Page 6 4. Hauptmenü 4. Hauptmenü USALS Einstellungen 4.3 Satelliten bearbeiten Drücken Sie OK, wenn Sie den Motor- 1. Wählen Sie einen Satelliten mit den typ auf USALS gestellt haben, um in die pq Tasten aus und drücken Sie OK, USALS Einstellungen zu gelangen. um diesen zu bearbeiten.

  • Page 7: Spektrumanalyse

    4. Hauptmenü 4. Hauptmenü 4.4 Spektrumanalyse 4.5 Konstallationsanalyse Zeigt den aktuellen 22 K Status ( - - K = aus / 22 K = an). Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten, um den Satelliten zu Zeigt die aktuelle Spannung den LNBs. Die Werte sind: 13 V, 18 V oder AUS. wechseln.

  • Page 8: Winkel Berechnen

    4. Hauptmenü 4. Hauptmenü 4.6 Winkel berechnen 4.7 Systemeinstellungen • Satellit • Tonsignal Wählen Sie mit den t u Tasten den gewünschten Satelliten. Aktivieren oder deaktivieren Sie die Tastentöne. • Längengrad • Auto Standby Drücken Sie OK, um den Längengrad zu ändern. Nutzen Sie Stellen Sie die Auto-Standby Zeit ein.

  • Page 9: Technische Daten

    5. Technische Daten Notizen Identifizierung DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Symbolrate 2~90 MSPS Eingangsfrequenz 950-2150 MHz Eingangsimpedanz 75 Ω Min. Level in 35 dBµV (Rauschen) Max.
  • Page 10 Satmeter HD 3 Kompakt User manual Stand: v1.0 Juni 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 11 4. Main Menu 1.2 Delivery 4.1 Main Menu ........................08 4.2 LNB Settings........................09 • Megasat Satmeter HD 3 Kompakt 4.3 Edit Satellite........................11 • 230 Volt charging adapter 4.4 Spectrum Analysis ...................... 12 • 12 Volt car charger adapter 4.5 Constellation Analysis ....................

  • Page 12: Descriptions And Key Assignment

    2. Descriptions and key assignment 2. Descriptions and key assignment 1. RF In Satellite signal input port, connects directly to satellite antenna using coaxial cable. 2. LCD Screen Show the Menu Red: the battery is being charged / Blue: battery is full. The light will blink once the antenna connects shortly.

  • Page 13: Quick Guide

    3. Quick Guide 3. Quick Guide 3.1 Instructions for quick measurement 3.3 The Search Display 1. Connect the antenna to the LNB input of the Satmeter. 2. Turn on the meter - it seems the Search menu. Use the pq buttons to switch bet- ween the individual values (satellite, transponder, ...) 3.

  • Page 14: Main Menu

    4. Main Menu 4. Main Menu 4.1 Main Menu 4.2 LNB Settings Press MENU to enter the main menu. Press MENU again, to leave it. There are 6 submenus: • LNB Setting • Edit Satellite • Spectrum diagram • Constellation •...

  • Page 15: Edit Satellite

    4. Main Menu 4. Main Menu USALS Settings 4.3 Edit Satellite Press OK when you have found the type 1. Select a satellite with the pq but- of engines on USALS to enter settings in tons and press OK to edit it. the USALS.

  • Page 16: Spectrum Analysis

    4. Main Menu 4. Main Menu 4.4 Spectrum Analysis 4.5 Constellation Analysis Displays the current status of 22 K (- - = K off / 22 K = on). Displays the current satellite. Use the t u buttons to change the satellite. Press OK to Displays the current voltage to LNBs.

  • Page 17: Calculate Angles

    4. Main Menu 4. Main Menu 4.6 Calculate Angles 4.7 System Settings • Satellite • Sound signal Use the t u keys to select the desired satellite. Activate or deactivate the key tones. • Longitude • Auto Standby Press OK to change the longitude. Use the navigation Set the auto standby time.

  • Page 18: Specifications

    5. Specifications Notes Identifizierung DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Symbol Rate 2~90 MSPS Eingangsfrequenz 950-2150 MHz Eingangsimpedanz 75 Ω Min. Level in 35 dBµV (noise) Max.
  • Page 19 Status: v1.0 June 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
