• 加装圆形准直仪：源表距 = 30厘米（12"），直径小于或等于 55 毫米的 X光束，
• 类型: 2 x AA 1.5V 碱性电池。
技术数据的测量。
高压值用一种非侵入性仪器测量。
通过测量电阻和专门的回路进行阳极电流的内部测量，这些专门的回路使得标称值的测量特别精确。
在效验阶段，回路的正常功能被检查，一旦组装完后，就不可能以直接方式测量阳极电流了。
计算曝光时间时，从高压超过额定值的 75% 这一限值时开始测量，直到高压再次下降到该限值以下为止。
考虑到阳极电压的上升和下降的前沿斜率特别高，以及由相关滤波带来的方形效果，可以认为利用25% 到 75%间的值作为级值是没有意义的。

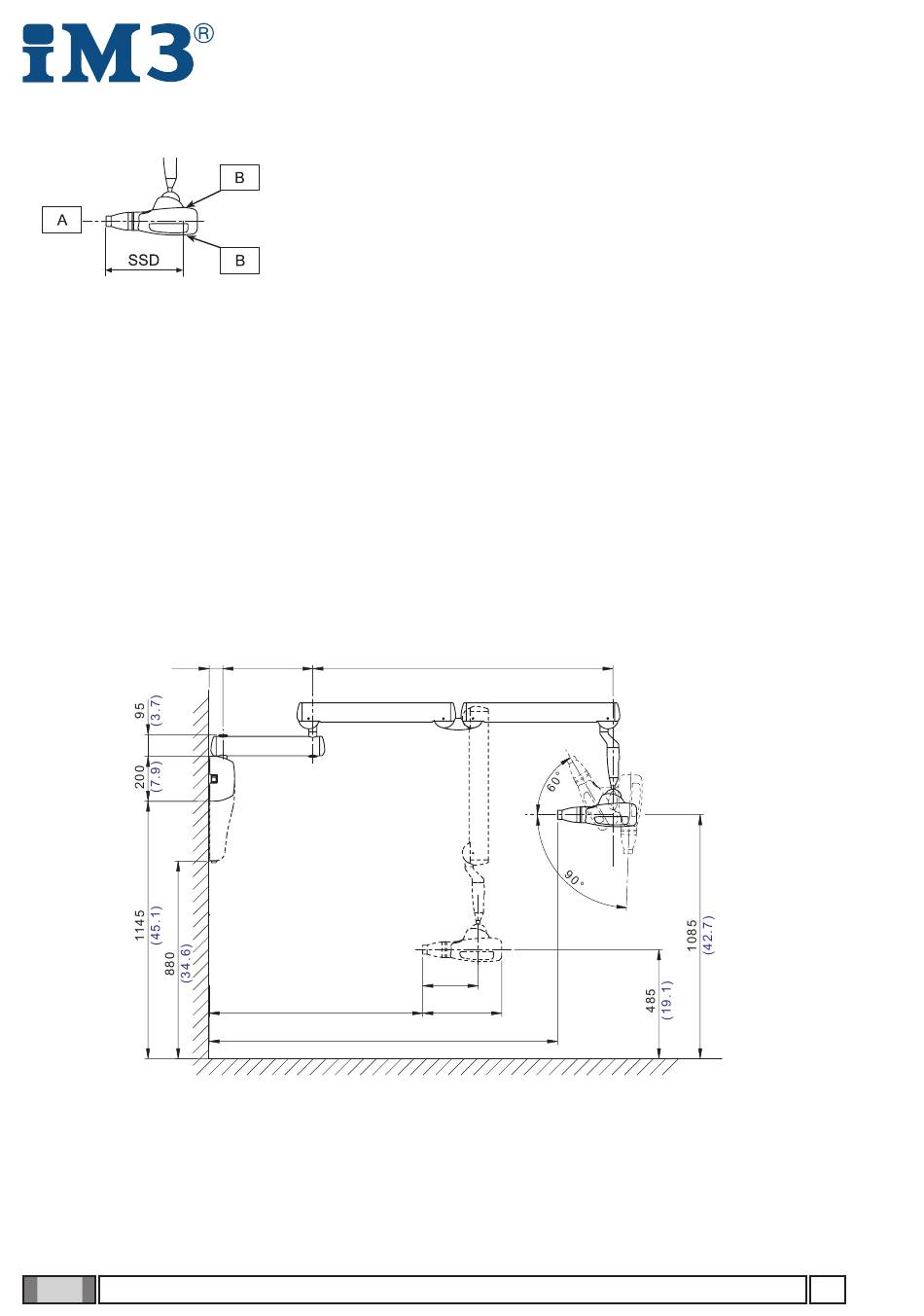

11. 整体尺寸
所有尺寸的单位均为毫米（英寸）。
60
( 2. 4 )
18
A – 参考轴
B – 焦点的辨认
400 / 600 / 900
(15.7/23.6/35.4)
950 / 115 0 / 14 50
(3 7.4 / 4 5.3 / 57. 1)
155 0 / 17 50 / 205 0
( 61. 0 / 68 .9 / 80. 7)
1340
(52. 8)
245
(9.6)
350
(13.8)
