Руководство по эксплуатации / Operating
instructions
Руководство по техническому обслуживанию
/ Maintenance instructions
Каталог запасных частей / Sparepart list
EFA 185H
Пила для рогов

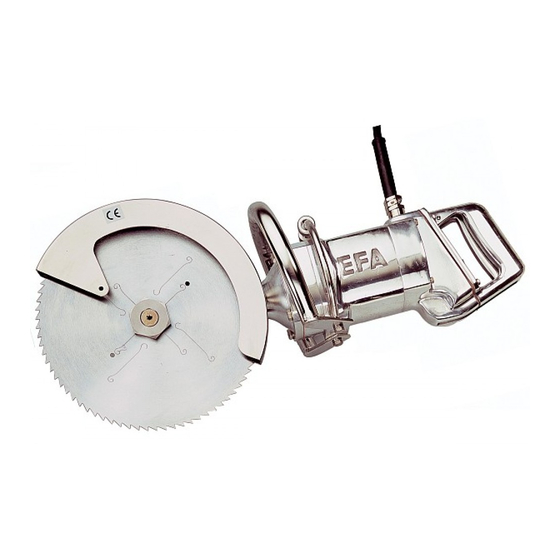

Horn Saw
Это руководство необходимо обязательно передать рабочим!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Внимание!
Important Information:
personell!
EFA 185H
EFA 185H
Версия/ Version
12.2007

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 185H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for EFA 185H

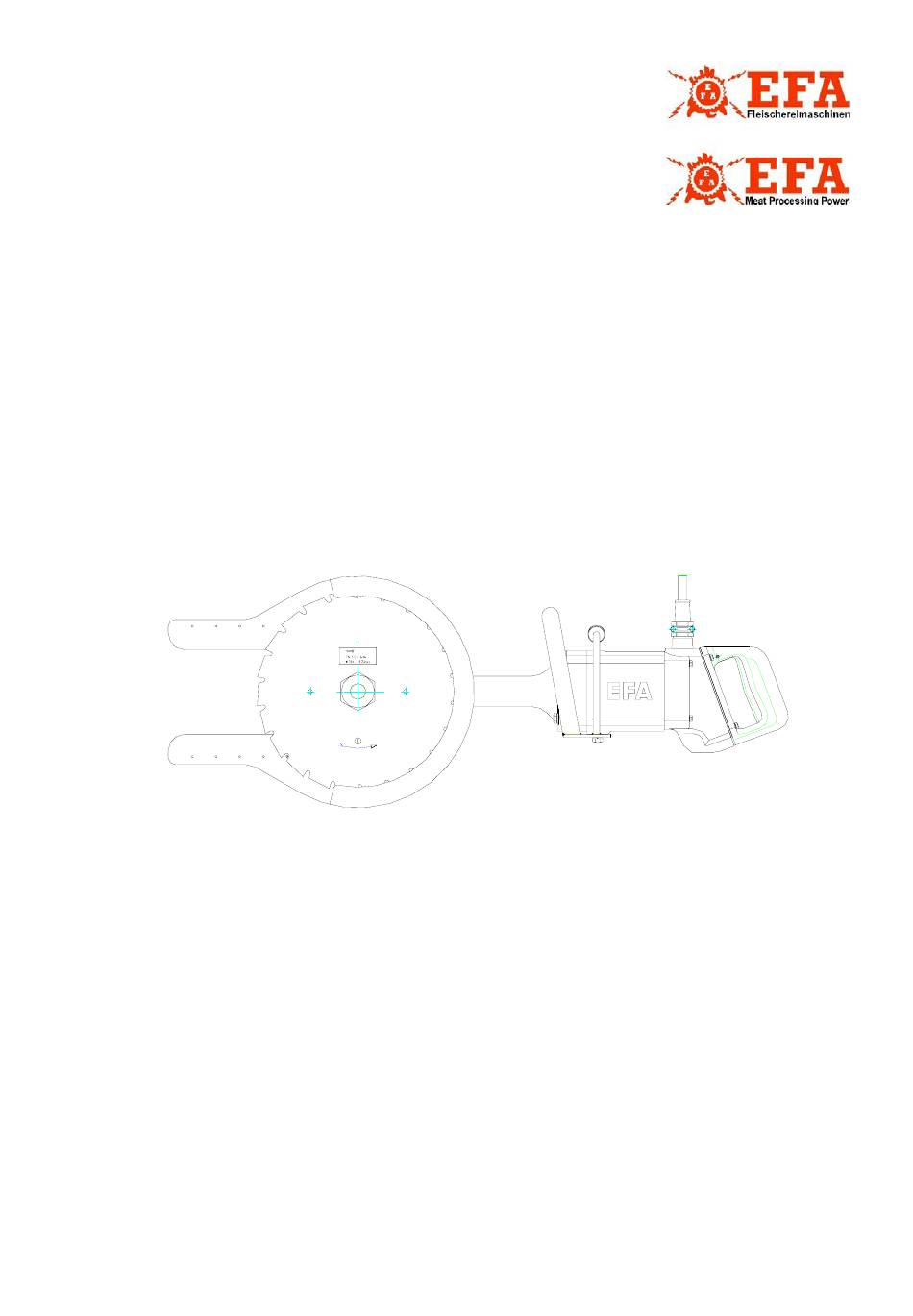

  • Page 1 Руководство по эксплуатации / Operating instructions Руководство по техническому обслуживанию / Maintenance instructions Каталог запасных частей / Sparepart list EFA 185H Пила для рогов Horn Saw EFA 185H EFA 185H Внимание! Это руководство необходимо обязательно передать рабочим! Important Information: Please forward these operating instructions to your operating personell! Schmid &...
  • Page 2: Table Of Contents

    Содержание 1. Назначение, комплект поставки, принадлежности ..............3 1.1 Знаки, используемые в руководстве ..................3 1.2 Использование по назначению ....................3 1.3 Объем поставки ........................3 1.4 Принадлежности ........................3 2. Указания по безопасности .....................3 2.1 Общие указания по безопасности....................3 2.2 Поведение на рабочем месте ....................4 3.
  • Page 3 A.1 Технические данные / Technical Data ..................20 A.2 Размерный чертеж EFA 85 / EFA 85 Dimension Sheet...............21 A.3 Размерный чертеж EFA 185H / EFA 185H Dimension Sheet ............21 A.4 Перечень запасных и быстроизнашивающихся частей/ List of spare and wear parts ....22 A.5 Покомпонентный...
  • Page 4: Назначение, Комплект Поставки, Принадлежности

    1. Назначение, комплект 1.2 Использование по назначению поставки, принадлежности 1.2.1 Область применения Обязательно прочтите указания! Пила для рогов предназначена для отделения рогов от туш крупного рогатого скота на средних Это руководство предназначено для оператора. и крупных предприятиях. Храните его бережно! При...
  • Page 5: Поведение На Рабочем Месте

    удостоверьтесь, что ключи удалены. • Предполагается, что условием для • Применяйте только оригинальные обслуживания являются достаточные знания принадлежности EFA. При несоблюдении обслуживающего персонала для работы с требований гарантия аннулируется. пилой для разделки туш. Использование иных инструментов и принадлежностей может привести к...
  • Page 6: Включение И Выключение

    Сведения для тонкой настройки пружинного 3.2.1 Включение привода вы найдете в главе 4.4, "Ремонт • Крепко держите ручку центробежного тормоза" (стр. 8). переключателя (a) и По возможности подвешивайте пилу для рогов с ручку управления (b) наклоном вперёд. Если нужно, перпендикуляр или...
  • Page 7: Монтаж

    Чертежи, необходимые для монтажа, Вы найдете в Приложение A.7 (стр. 28). 4.1 Замена пильного полотна Применяйте только оригинальные пильные полотна EFA! Рисунок 5: Фиксация пильного полотна • Снять стопорный штифт (A) и вилочный ключ • Стопорный штифт вставить в отверстие...
  • Page 8: Заточка Пильного Полотна

    пильное полотно, затем выполнить регулировку 7. Слегка смажьте все части „специальной с помощью 2 винтов с шестигранными головками смазкой EFA“ (№ заказа 00 1365 622). и 8 посадочных отверстий (см. Рис. 6). 8. Соберите детали тормоза (см. покомпонентный чертеж в приложении) 9.
  • Page 9: Регулировка Пружинного Привода

    4.4 Регулировка пружинного относительно безопасности и гигиены (DIN EN 1672)! привода Дезинфицирующее средство не должно ни прямо, ни косвенно контактировать с пищевыми Точная настройка пружинного привода продуктами. Поэтому промывайте устройство осуществляется с помощью винта ПЛЮС/ после дезинфекции чистой водой. МИНУС на его корпусе (см. Рис. 7). Не...
  • Page 10: Ежедневное Техобслуживание Пилы

    6.3.3 Заточка пильного полотна Номер для заказа 001 365 623 (1 кг) Вынесите устройство из разделочного цеха в Номер для заказа 001 365 624 (5 кг) помещение для техобслуживания или Klüber KSB 12 для тормозного диска мастерскую, чтобы демонтировать пильное Номер...
  • Page 11 Таблица неисправностей: Неполадка Возможная причина Устранение Проверить соединительный 1. Пила неправильно подключена кабель (34), при необходимости подсоединить правильно 2. Обмотка (1) двигателя Заменить двигатель (1) перегорела Двигатель не запускается Проверьте выключатель, при 3. Неисправен выключатель (23) необходимости замените 4. Поврежден соединительный Заменить...
  • Page 12: Проведение Ремонта Сервисной Службой

    для заточки круглых пил. См. также главу 4.2, "Заточка пильного полотна" (стр. 6). Не прилагайте силу, т. к. можно повредить детали! Используйте только оригинальные запасные части EFA! 6.4 Проведение ремонта сервисной службой Перед проведением ремонтных работ отсоединяйте устройство от рабочей сети! Ремонт...
  • Page 13: English

    ENGLISH Schmid & Wezel Страница/ Page Версия/ Version D 75433 Maulbronn 12/ 31 12.2007...
  • Page 14: Operation, Scope Of Supply, Accessories

    1. Operation, Scope of Supply, animal carcasses. Risk of injury! Serious misuse can result in fatal accidents, i.e. if improperly used, the Accessories saw may result in direct death or death by bleeding. Be sure therefore to always use the machine in the Notes, read carefully! proper manner.
  • Page 15: Commissioning And Operational Safety

    3.1 Initial operation undamaged saw blades so that you can work better and safer. Switch off the breaking saw Use only original EFA saw blades. Follow the before connecting to the mains instructions given under "Changing the saw power supply! blade"...
  • Page 16: Switch Operation

    In view of the weight of approx. Saws have an electronic run- 16 kg, there is a danger of the down brake and must be held machine slipping or falling when with both hands during the run- attaching or releasing the weight down phase of 3 seconds! relief system.
  • Page 17: Assembly

    (see Fig. 3). Sharpening can be carried out on commercially available automatic circular saw blade sharpening machines. Refer to Table 1: EFA 85/185H (dia. 300) for data on the saw blade. Table 1: EFA 85/185H (dia. 300) Toothing...
  • Page 18: Safety Hood And Depth Stop

    4.3 Safety hood and depth stop 7. Grease all parts lightly with "EFA Special Grease" (Order No. 00 1365 622). 8. Assemble the brake parts again (see exploded Never work without the safety view in the Annex) hood in place or with a defective safety hood! 9.
  • Page 19: Adjustment Of The Spring Balancer

    4.5 Adjustment of the spring bal- If the saw cannot be pulled out, the spring balancer is jammed and a readjustment is necessary: ancer Turn the bolt in direction PLUS until the spring balancer can be pulled out, then start the fine The fine adjustment of the spring balancer is effect- adjustment (see above).
  • Page 20: Cleaning And Maintenance

    Table 2: Troubleshooting Malfunction Possible cause Remedy Saw blade does not cut 17. Saw blade blunt Replace saw blade Install saw blade on centering 18. Saw blade incorrectly installed device as indicated by the direction (see direction arrow on saw blade) arrow 6.
  • Page 21: Extended Maintenance (After Approx. 500 Operating Hours)

    After every cleaning, pack the bearings with special Do not use force as parts could be grease (Order No. 001 365 622 and 001 365 623). damaged! Use only original EFA Oil the saw blade lightly with acid-free oil (e.g. spare parts! Klüberoil 4 UH1 -150 H1, Order No.
  • Page 22: Приложение / Annex

    A. Приложение / Annex A.1 Технические данные / Technical Data EFA 185H Мощность / Output 1500 Вт Скорость / Speed 1150 мин. Пильное полотно / Saw blade 300 мм Глубина резания / Cutting depth 100 мм Уровень звукового давления (EN ISO <...
  • Page 23: Размерный Чертеж Efa 85 / Efa 85 Dimension Sheet

    Защитный кожух / Подвеска / Connecting lead Safety hood Mounting Переключатель/Switch Отсутствующие размеры EFA 185H см. EFA 85. / Missing dimensions for EFA 185H, see EFA 85. Schmid & Wezel Страница/ Page Версия/ Version D 75433 Maulbronn 22/ 31 12.2007...
  • Page 24: Перечень Запасных И Быстроизнашивающихся Частей/ List Of Spare And Wear Parts

    Пила для разделки туш / Breaking saw EFA 185H230/400 В 110 886 311 110 886 314 Пила для разделки туш / Breaking saw EFA 185H 115 В Пила для разделки туш / Breaking saw EFA 185H 42 В 110 886 302 Двигатель...
  • Page 25 Уплотнительное кольцо / Seal ring 001 313 105 Винт с шестигранной головкой / Hex. head bolt 001 325 904 Рукоятка / Handle EFA 85/ EFA 86 007 008 807 Пружинное кольцо / Spring washer 001 317 003 Принадлежности / Accessories, которые...
  • Page 26 Трансформатор / Transformer, 3000 ВА (42 В) 001 604 507 Смазочный шприц / Grease gun 001 365 403 Специальная смазка EFA / EFA Speciao Grease (5 кг) 001 365 625 Пильное полотно / Saw blade 003 009 361 Schmid & Wezel Страница/ Page...
  • Page 27: Покомпонентный Чертеж Двигателя / Exploded View Of The Motor

    A.5 Покомпонентный чертеж двигателя / Exploded view of the motor Schmid & Wezel Страница/ Page Версия/ Version D 75433 Maulbronn 26/ 31 12.2007...
  • Page 28: Покомпонентный Чертеж Головки Редуктора / Exploded View Of The Gear Head

    A.6 Покомпонентный чертеж головки редуктора / Exploded view of the gear head Учитывайте момент затяжки! / Observe tightening torque! № рис. / Fig. No.: 50,54 6,6 Н 10 Н 18 Н Schmid & Wezel Страница/ Page Версия/ Version D 75433 Maulbronn 27/ 31 12.2007...
  • Page 29: Схема Соединений / Connection Diagram Efa 185H

    A.7 Схема соединений / Connection diagram EFA 185H Соединительный кабель/Connecting lead Переключатель/Swit A.8 Схема соединений / Connection diagram EFA 185H Schmid & Wezel Страница/ Page Версия/ Version D 75433 Maulbronn 28/ 31 12.2007...
  • Page 30 The validity of this declaration expires when a modification to the machine is made without being coordinated with us. EFA SK18 WB, SK23/18, SK30/18, SK 40E, EFA 85, 86, 185, 185H, 186H, SKR 20-50, SKR20-50SH, SKR20-50MSH : 98/37/EC, 73/23/ , 89/336/...

This manual is also suitable for:

Efa 85Efa 86Efa 185Efa 186
