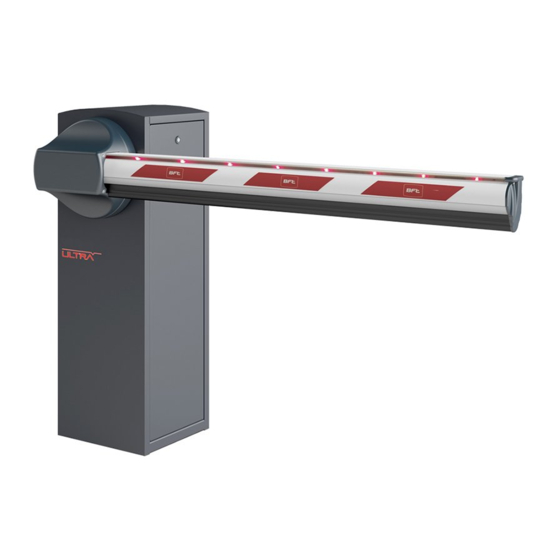

BFT MAXIMA ULTRA 68 Instructions For Installation Manual
Hide thumbs
Also See for MAXIMA ULTRA 68:
- Installation and user manual (36 pages) ,
- Instructions for installation, use and maintenance manual (12 pages) ,
- Installation and user manual (17 pages)
Advertisement
Quick Links
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!
Advertisement
Related Manuals for BFT MAXIMA ULTRA 68
Summary of Contents for BFT MAXIMA ULTRA 68
- Page 1 Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las “Advertencias” en el interior! Let op! Lees de “Waarschuwingen” aan de binnenkant zorgvuldig!
- Page 3 DIMENSIONI D’INGOMBRO · OVERALL DIMENSIONS INSTALLAZIONE DEI SUPPORTI BARRA · MOUNTING OF ARM SUPPORT Ø16 Ø16 M16x100 Ø6x16 NON SERRARE DO NOT TIGHTEN Ø10 M10x35 Ø10-25-2 - 3 -...
- Page 4 POSIZIONARE I SUPPORTI ORIZZONTALMENTE · POSITIONING THE SUPPORT IN HORIZONTAL WAY • Collegare elettricamente la centralina • Infi lare un pezzo di barra di circa 1 metro nel portabarra • Dare il comando “START” per posizionare il portabarra in posizione orizzontale •...
- Page 5 MONTAGGIO BARRA · MOUNTING THE ARM Ø8 Ø8 n°2 Ø8,5 M8x140 REGOLAZIONE DELLA BARRA · ADJUSTMENT THE ARM Portabarra regolabile Controllare che la barra sia in posizione orizzontale Adjustable arm holder Check that the bar is in horizontal position REGOLARE LA BARRA IN ORIZZONTALE PER ALLINEARLA ALLA PAVIMENTAZIONE STRADALE AGENDO SUL PORTABARRA REGOLABILE.
- Page 6 Controllare che la barra Dare il comando di “START” per portare Camma microinterruttore sia in posizione verticale la barra in posizione verticale di aperura Opening microswitch cam Check that the bar is Give the “START” command to position in vertical position the arm holder vertically 3 mm REGOLARE LA BARRA IN VERTICALE...
- Page 7 Taratura molle (VALORI INDICATIVI) Springs calibration (APPROXIMATE DATA) MAXIMA ULTRA 68 + OMEGA FRC ATML U 4000 4500 5000 5500 6000 6500 7000 7500 8000 Ø Molla Filo Colore Spring Wire Color W+Y W+Y bianca ATML ø7,5 white A (mm) gialla ø9,0...
- Page 8 CZECH REPUBLIC BFT USA 69800 Saint Priest BFT CZ S.R.O. Boca Raton POLAND www.bft-france.com Praha www.bft-usa.com BFT POLSKA SP. Z O.O. www.bft.it GERMANY 05-091 ZĄBKI CHINA BFT TORANTRIEBSSYSTEME Gmb H www.bft.pl TURKEY BFT CHINA 90522 Oberasbach BFT OTOMATIK KAPI SISTEMELERI...
