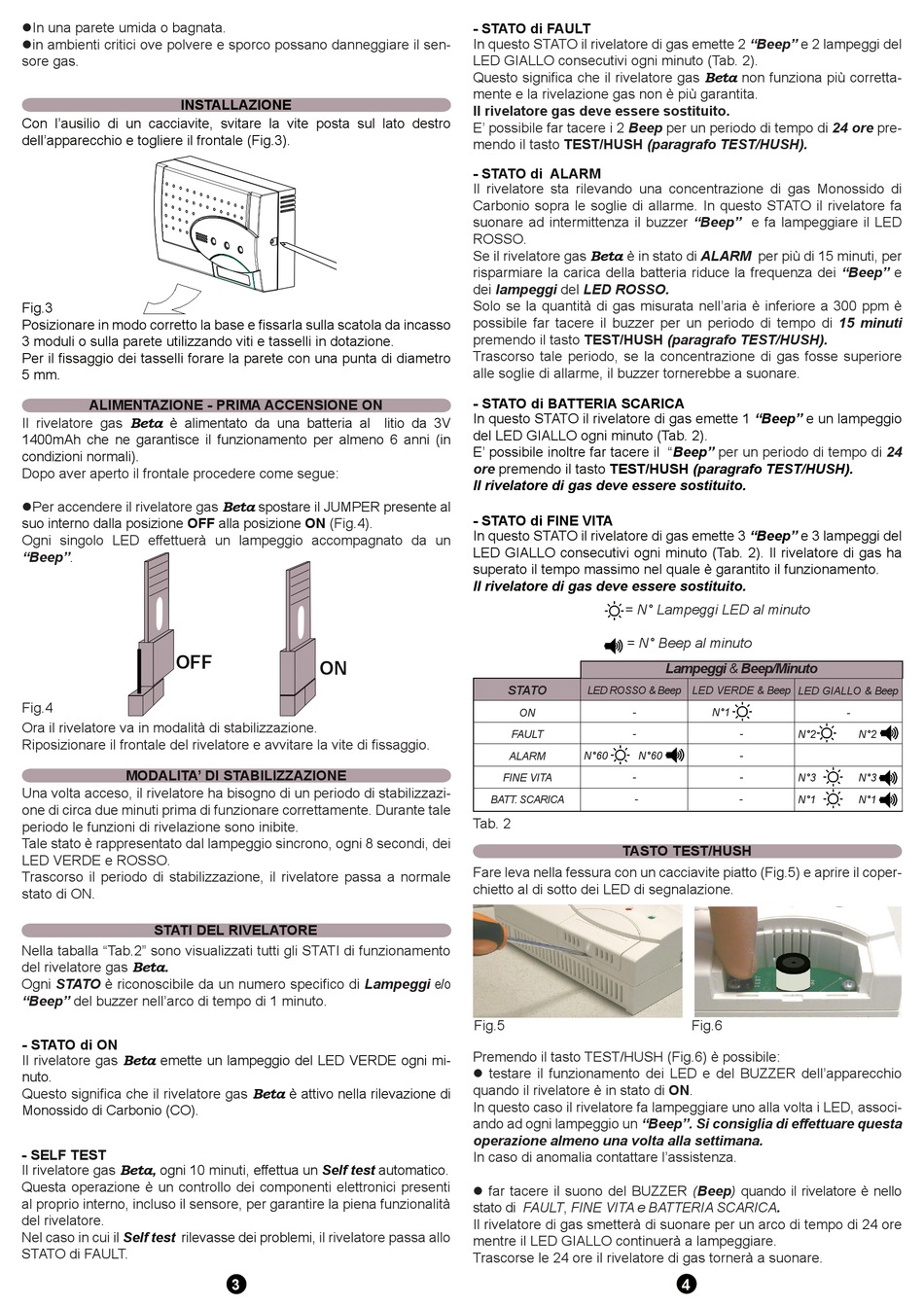

Installazione - Tecno Control Beta Series Quick Start Manual

lIn una parete umida o bagnata.
lin ambienti critici ove polvere e sporco possano danneggiare il sen-
sore gas.

INSTALLAZIONE

Con l'ausilio di un cacciavite, svitare la vite posta sul lato destro
dell'apparecchio e togliere il frontale (Fig.3).
Fig.3
Posizionare in modo corretto la base e fissarla sulla scatola da incasso
3 moduli o sulla parete utilizzando viti e tasselli in dotazione.
Per il fissaggio dei tasselli forare la parete con una punta di diametro
5 mm.
ALIMENTAZIONE - PRIMA ACCENSIONE ON
Beta è alimentato da una batteria al litio da 3V
Il rivelatore gas
1400mAh che ne garantisce il funzionamento per almeno 6 anni (in
condizioni normali).
Dopo aver aperto il frontale procedere come segue:
lPer accendere il rivelatore gas
suo interno dalla posizione OFF alla posizione ON
Ogni singolo LED effettuerà un lampeggio accompagnato da un
"Beep".
OFF
Fig.4
Ora il rivelatore va in modalità di stabilizzazione.
Riposizionare il frontale del rivelatore e avvitare la vite di fissaggio.
MODALITA' DI STABILIZZAZIONE
Una volta acceso, il rivelatore ha bisogno di un periodo di stabilizzazi-
one di circa due minuti prima di funzionare correttamente. Durante tale
periodo le funzioni di rivelazione sono inibite.
Tale stato è rappresentato dal lampeggio sincrono, ogni 8 secondi, dei
LED VERDE e ROSSO.
Trascorso il periodo di stabilizzazione, il rivelatore passa a normale
stato di ON.
STATI DEL RIVELATORE
Nella taballa "Tab.2" sono visualizzati tutti gli STATI di funzionamento
Beta.
del rivelatore gas
Ogni STATO è riconoscibile da un numero specifico di Lampeggi e/o
"Beep" del buzzer nell'arco di tempo di 1 minuto.
- STATO di ON
Beta emette un lampeggio del LED VERDE ogni mi-
Il rivelatore gas
nuto.
Questo significa che il rivelatore gas
Monossido di Carbonio (CO).
- SELF TEST
Beta, ogni
Il rivelatore gas 10 minuti,
Questa operazione è un controllo dei componenti elettronici presenti
al proprio interno, incluso il sensore, per garantire la piena funzionalità
del rivelatore.
Nel caso in cui il Self test rilevasse dei problemi,
STATO di FAULT.
Beta spostare il JUMPER presente al
(Fig.4).
ON
Beta è attivo nella rilevazione di
effettua un Self test automatico.
il rivelatore passa allo
3
- STATO di FAULT
In questo STATO il rivelatore di gas emette 2 "Beep" e 2 lampeggi del
LED GIALLO consecutivi ogni minuto (Tab. 2).
Questo significa che il rivelatore gas
mente e la rivelazione gas non è più garantita.
Il rivelatore gas deve essere sostituito.
E' possibile far tacere i 2 Beep per un periodo di tempo di 24 ore pre-
mendo il tasto TEST/HUSH (paragrafo TEST/HUSH).
- STATO di ALARM
Il rivelatore sta rilevando una concentrazione di gas Monossido di
Carbonio sopra le soglie di allarme. In questo STATO il rivelatore fa
suonare ad intermittenza il buzzer "Beep" e fa lampeggiare il LED
ROSSO.
Beta
Se il rivelatore gas è in stato di ALARM per più di 15 minuti, per
risparmiare la carica della batteria riduce la frequenza dei "Beep" e
dei lampeggi del LED ROSSO.
Solo se la quantità di gas misurata nell'aria è inferiore a 300 ppm è
possibile far tacere il buzzer per un periodo di tempo di 15 minuti
premendo il tasto TEST/HUSH (paragrafo TEST/HUSH).
Trascorso tale periodo, se la concentrazione di gas fosse superiore
alle soglie di allarme, il buzzer tornerebbe a suonare.
- STATO di BATTERIA SCARICA
In questo STATO il rivelatore di gas emette 1 "Beep" e un lampeggio
del LED GIALLO ogni minuto (Tab. 2).
E' possibile inoltre far tacere il "Beep"
ore premendo il tasto TEST/HUSH (paragrafo TEST/HUSH).
Il rivelatore di gas deve essere sostituito.
- STATO di FINE VITA
In questo STATO il rivelatore di gas emette 3 "Beep" e 3 lampeggi del
LED GIALLO consecutivi ogni minuto (Tab. 2). Il rivelatore di gas ha
superato il tempo massimo nel quale è garantito il funzionamento.
Il rivelatore di gas deve essere sostituito.
= N° Lampeggi LED al minuto
= N° Beep al minuto
STATO
LED ROSSO & Beep
-
ON
-
FAULT
ALARM N°60 N°60
-
FINE VITA
-
BATT. SCARICA
Tab. 2
TASTO TEST/HUSH
Fare leva nella fessura con un cacciavite piatto (Fig.5) e aprire il coper-
chietto al di sotto dei LED di segnalazione.
Fig.5
Premendo il tasto TEST/HUSH (Fig.6) è possibile:
l testare il funzionamento dei LED e del BUZZER dell'apparecchio
quando il rivelatore è in stato di ON.
In questo caso il rivelatore fa lampeggiare uno alla volta i LED, associ-
ando ad ogni lampeggio un "Beep". Si consiglia di effettuare questa
operazione almeno una volta alla settimana.
In caso di anomalia contattare l'assistenza.
l far tacere il suono del BUZZER (Beep) quando il rivelatore è nello
stato di FAULT, FINE VITA e BATTERIA SCARICA.
Il rivelatore di gas smetterà di suonare per un arco di tempo di 24 ore
mentre il LED GIALLO continuerà a lampeggiare.
Trascorse le 24 ore il rivelatore di gas tornerà a suonare.
Beta
non funziona più corretta-
per un periodo di tempo di 24
Lampeggi & Beep/Minuto
LED VERDE & Beep LED GIALLO & Beep
N°1
-
N°2
-
-
N°3
-
N°1
Fig.6
4
-
N°2
N°3
N°1
