Montageanleitung für das Modell YAK 55 Gernot Bruckmann Design, Best.-Nr. 9524

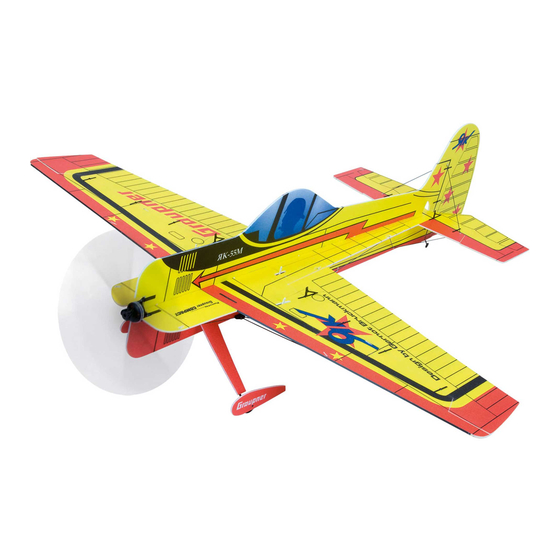

Beschreibung des Modells
Nachbildung des Kunstflugzeuges YAK 55 M .Das Original wurde bei Kunstflugwettbewerben und Schauflügen
eingesetzt. Das Original-Flugzeug wird von einem Vedeneyev M-14P 360 PS (269 kW) 9 Zylinder Sternmotor
angetrieben. Das Modell eignet sich hervorragend für Indoor-Kunstflug. In Verbindung mit dem
Strebenverbindungsspritzteil und den CFK-Verstrebungen an Rumpf und Flügel entsteht eine sehr torsions-
biegesteife und leichte Konstruktion. Alle Verklebungsöffnungen für die CFK–Verstrebungen sind bereits
ausgelasert. Niedriges Abfluggewicht mit Serienkomponenten. Einfach im Aufbau durch genaue Laserfertigung
Das Modell wurde von Gernot Bruckmann konstruiert und erfolgreich in einigen Wettbewerb eingesetzt
WAG ( World Air Games) Qualification Prag 1.Platz, DM Qualification Poing 1.Platz,
DM Indoor Rödinghausen 3.Platz, E-TOC Toledo/USA 5.Platz,WAG Qualification Turin 1.Platz.
Technische Daten
Spannweite ca.
Länge ü.a. ca.
Flächeninhalt ca.
Flächenbelastung ca.
Fluggewicht je nach
Ausrüstung
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
900 mm
949 mm
25,96 dm²
6,5 g/dm²
170 g
ID# 0060046
1
01/2009

Advertisement

loading
Need help?

Need help?

Do you have a question about the Yak 55 M Gernot Bruckmann Design and is the answer not in the manual?

Questions and answers

Related Manuals for GRAUPNER Yak 55 M Gernot Bruckmann Design

Summary of Contents for GRAUPNER Yak 55 M Gernot Bruckmann Design

  • Page 1 Spannweite ca. 900 mm Länge ü.a. ca. 949 mm Flächeninhalt ca. 25,96 dm² Flächenbelastung ca. 6,5 g/dm² Fluggewicht je nach Ausrüstung 170 g GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
  • Page 2 Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von GRAUPNER nicht überwacht werden. Daher übernimmt GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weise mit dem Vorgenannten zusammenhängend ergeben.
  • Page 3 Es dürfen nur die dem Bausatz enthaltenen Teile, sowie die ausdrücklich von uns empfohlenen Original Graupner-Zubehör- und Ersatzteile verwendet werden. Wird auch nur eine Komponente der Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher etwaiger Garantieanspruch.
  • Page 4 Freizeitgestaltung. Hinweise zur Benutzung von NiMH-Batterien Anwendungsbereich Alle Graupner NiMH-Batterien sowie NiMH-Einzelzellen sind ausschließlich für den modellbautypischen Einsatzzweck in Flug-, Schiffs- oder Automodellen geeignet. Laden 1. Die NiMH-Batterie mit einem geeigneten Ladegerät bzw. Schnellladegerät laden (siehe Ladegeräte im Graupner-Hauptkatalog FS).
  • Page 5 Montageanleitung über den Einsatz bestimmter Klebstoffe! Bei Verwendung von Spiritus und anderen Lösungsmitteln als Reinigungsmittel, sind besondere Vorsichtsmaßnahmen nötig. Richten Sie sich nach den jeweiligen Verarbeitungsrichtlinien. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046...
  • Page 6 Ruderausschlag zu bekommen. Alle Teile wie auf den Bildern zu sehen anfasen. Beim Schleifen der Teile darauf achten, dass die 30° Fase sich auf der Unterseite befindet. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 7 4. Mit UHU-por vorderes Rumpfmittelteil (9) und hinteres Rumpfmittelteil (10) an die Tragfläche (3) und die Höhenruderdämpfungsfläche (2) an das hintere Rumpfmittelteil kleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
  • Page 8 Beim Ablängen der CFK–Stäbe legen Sie am besten beide 1 mm Stäbe neben einander und trennen für rechte und linke Seite beide gleichzeitig ab. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 9 8. Längen Sie die Fahrwerksbeine (19) auf 210 mm ab. Jetzt die Radachsenbefestigung (20) aufschieben und mit Sekundenkleber verkleben. Die Fahrwerksbeine mit der Befestigung bündig schleifen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 10 Etwas UHU-por auf einer Länge von ca. 2 cm auf den Ruderschlitz geben und mit dem Finger verteilen (UHU-por Scharnier). Dies sichert das Ruder gegen Herausrutschen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 11 13. Es kann noch eine Seitenruderabstrebung angebracht werden. Diese ist aber nicht zwingend notwendig und liegt nicht im Baukasten bei. Die Länge der Abstrebung beträgt 142 mm. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 12 14. Die Querruder (4) und das Seitenruder (7) werden im gleichen Verfahren wie das Höhenruder angeschlagen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
  • Page 13 Schrauben werden nun die Gummitüllen (28) geschoben um anschließend den Motor an die Motorbefestigungen zu montieren. Mit UHU-por den Regler auf die untere Rumpfverstärkung kleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 14 ¼ Umdrehung des Seilspanners zu ermöglichen. Nun den Seilspanner in die Löcher stecken. Jetzt können die Servos an die gewünschte Position geklebt werden GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046...
  • Page 15 Nehmen Sie die Anlage kurz in Betrieb um die Servos in Nullstellung zu bringen. Nun werden die Ruder in Nullstellung gebracht und die Anlenkschnur im Loch des Seilspanners mit Sekundenkleber fixiert. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 16 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
  • Page 17 Auf rechte und linke Teile achten. 24. Montieren Sie das Rad (35) auf der Radachse. Schieben Sie dann die Radverkleidung mit der Befestigung auf die Radachse auf. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046...
  • Page 18 1x Schleifblock, Best.- Nr. 1067 1x TURBO KLEBER Best.- Nr. 904 Die Fernlenkanlage 1 x Fernlenkset MC-12, 35MHz, Best.-Nr. 4724 geeignet sind auch andere Graupner/JR 35MHz FM - Fernlenkanlagen Stückliste Pos. Benennung Anzahl Material Abmessung und Stärke in mm 1 Höhenruder Depron®...
  • Page 19 Pos.-Nr. der Laserteile GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
  • Page 20 If material defects or manufacturing faults should arise in a product distributed by us in the Federal Republic of Germany and purchased by a consumer (§ 13 BGB), we, Graupner GmbH & Co. KG, D-73230 Kirchheim/Teck, Germany, acknowledge the obligation to correct those defects within the limitations described below.
  • Page 21 Unless otherwise prescribed by binding law, the obligation of the GRAUPNER company to pay compensation, regardless of the legal argument employed, is excluded. This...
  • Page 22 Refer to your RC system instructions for more details. It is important to use only those parts included in the kit, together with other genuine Graupner accessories and replacement parts as recommended expressly by us. Even if you change a single component, you can no longer be sure that the whole system will work reliably, and such changes also invalidate your guarantee.
  • Page 23 Notes on the use of NiMH batteries Application All Graupner NiMH battery packs and single cells are designed exclusively for typical modelling applications in model aircraft, boats and cars. Charging NiMH batteries must always be charged using a suitable standard charger or fast charger. For more information see the main Graupner FS catalogue.
  • Page 24 If you wish to use white spirit or other solvent as a cleaning agent, note that special safety measures are required. Read the instructions supplied with these materials. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 25 15. The tailwheel unit (26) is not strictly necessary, as the fuselage features an integral tailskid. However, if you wish to fit it, use the procedure shown in the following photographs. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046...
  • Page 26 Adjust the trims if necessary, and take your time to get to know the aeroplane’s handling characteristics before attempting the first aerobatic manoeuvres. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046...
  • Page 27 1 x TURBO KLEBER Order No. 904 Radio control system 1 x mc-12 35 MHz radio control set Order No. 4724 Other Graupner/JR 35 MHz FM radio control systems are also suitable. Parts List Part Description No. off Material Size and thickness in mm Elevator Depron®...
  • Page 28 Laser-cut part numbers GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...

  • Page 29: Description Du Modèle

    Lorsqu’un article que nous distribuons dans la République Fédérale d’Allemagne acquis par un consommateur (§ 13 BGB) présente un défaut de matière ou de fabrication, nous la Firme Graupner GmbH & Co. KG, Kirchheim Teck, prenons en charge la suppression du défaut de l’article dans les conditions ci après.

  • Page 30: Conseils De Sécurité Importants

    Tant qu'elle n'y a pas été contrainte par le législateur, la responsabilité de la Firme GRAUPNER n'est aucunement engagée pour les dédommagements (incluant les dégâts personnels, les cas de décès, la détérioration de bâtiments ainsi que le remboursement des pertes commerciales dues à...
  • Page 31 Toutes les batteries NiMH ainsi que les éléments seuls NiMH sont exclusivement adaptés comme sources d’alimentation dans les modèles volants, les bateaux ou les voitures R/C. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 32 1. Charger la batterie NC avec un chargeur sur courant secteur adapté ou un chargeur rapide (Voir les modèles de chargeurs dans le catalogue général Graupner FS). 2. Avant la mise en charge, la batterie doit être refroidie à une température d’env. 20° C. La batterie doit être chargée immédiatement avant son utilisation.

  • Page 33: Instructions De Montage

    20. Connecter le cordon des servos et du régulateur sur les sorties de voie correspondantes du récepteur. Coller le récepteur sur le fuselage avec de la UHU por. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
  • Page 34 Réf. N° 904 Ensemble R/C 1 x Ensemble R/C MC-12, 41MHz, Réf. N° 4725.41 D’autres ensembles R/C Graupner/JR FM 41 MHz sont également adaptés. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046...

  • Page 35: Liste Des Pièces

    33 Fixations de carénage de roue Plastique Pièces injectées 34 Carénages de roue Depron® Découpes Laser, 3mm 35 Roues Plastique Pièces injectées Ø 30mm GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
  • Page 36 Numérotage des pièces découpées au Laser GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! ID# 0060046 01/2009...
