Conseils De Sécurité : Installation - Endress+Hauser Levelflex FMP50 Safety Instructions

XA00499F-F
Conseils de sécurité :
Installation
30
A
2
1
1
 3

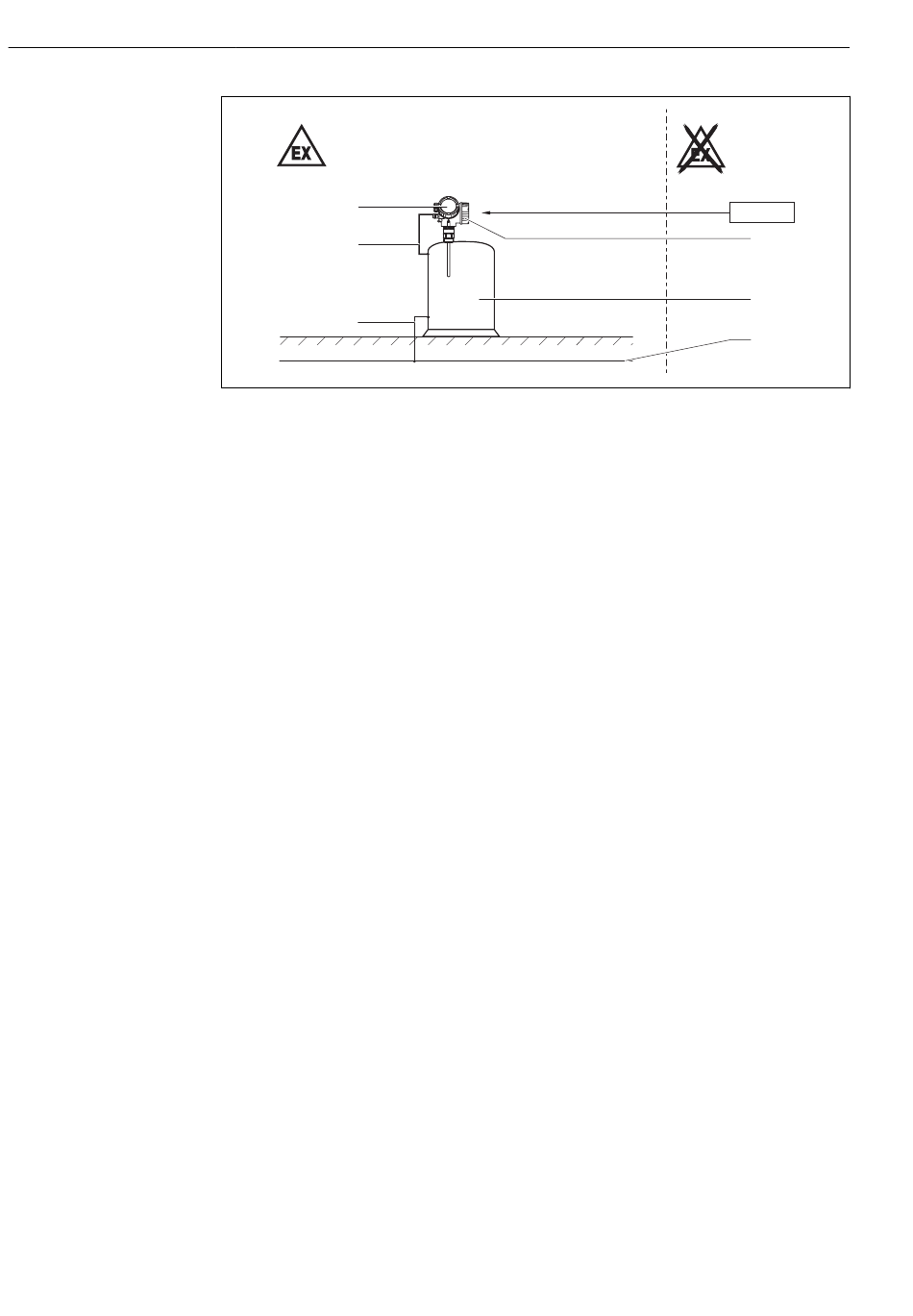

A Zone 1
1 Ligne d'équipotentialité
2 Compartiment de l' é lectronique Ex ia ; Electronique
3 Tension d'alimentation
4 Compartiment de raccordement Ex db
5 Cuve ; Zone 0, Zone 1
6 Compensation de potentiel
• Après l' o rientation du boîtier (rotation) : Serrer fortement les vis de verrouillage (voir manuel de
mise en service).
• Monter l'appareil de manière à ce que les dommages mécaniques ou frottements soient exclus au
cours de l'application. Tenir notamment compte des conditions d'écoulement et des éléments
internes au réservoir.
• En cas d' a tmosphères explosibles :
– Ne pas déconnecter le circuit d' a limentation sous tension.
– Ne pas ouvrir le couvercle du compartiment de raccordement.
• Utiliser exclusivement des entrées de câble certifiées et adaptées à l' a pplication. Respecter les
directives et normes nationales. Dans ce cas, la règle suivante s' a pplique : Il n' y a pas de source
d' i nflammation dans le compartiment de raccordement.
• Pour l' u tilisation du boîtier de transmetteur à une température ambiante inférieure à –20 °C :
Utiliser des câbles appropriés ainsi que des entrées admises pour cet usage.
• Lors du raccordement par le biais d' u ne entrée de conduite prévue à cet effet : Placer le dispositif
d' é tanchéité correspondant directement sur le boîtier.
• Occulter les entrées de câble non utilisées à l' a ide de bouchons appropriés et agréés. Le bouchon de
transport en matière synthétique ne remplit pas cette exigence et doit, par conséquent, être
remplacé lors de l' i nstallation.
• Avant le fonctionnement :
– Visser le couvercle jusqu' à la butée.
– Serrer la griffe de sécurité du couvercle.
• Température en régime continu du câble de raccordement : –40 °C à ≥ +85 °C ; toutefois en tenant
compte au minimum de la gamme de température de service de l' a pplication ainsi que des
conditions de process (T
a,min
Spécifications optionnelles, Identifiant Jx (Test, certificat) = JN
Température en régime continu du câble de raccordement : –50 °C à ≥ +85 °C ; toutefois en tenant
compte au minimum de la gamme de température de service de l' a pplication ainsi que des conditions
de process (T ), (T +20 K).
a,min a,max
Spécifications de base, Position 3 (Alimentation, sortie) = K
Raccorder le fil de terre à l' a ppareil.
Spécifications de base, Position 4 (Affichage, configuration) = N
Respecter les exigences selon IEC/EN 60079-14 pour les systèmes de conduites ainsi que les
instructions de raccordement et de montage contenues dans les "Safety Instructions" (XA). En outre,
respecter les réglementations et normes nationales relatives aux systèmes de conduites.
), (T +20 K).
a,max
Levelflex FMP50/51/52/53/54/55
3
4
5
6
Endress+Hauser
A0022630
