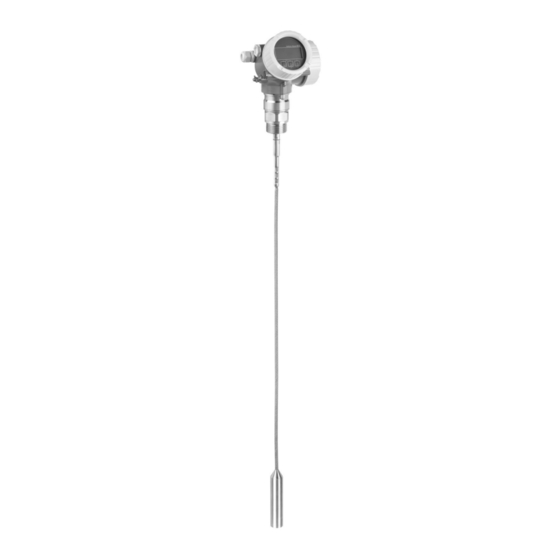

Safety Instructions
Levelflex
FMP50/51/52/53/54/55/56/57
4-20 mA HART
Zone 0
Ex ia IIC T6 Ga
Zone 0/1 Ex ia IIC T6 Ga/Gb
XA00634F-A/00/B2/01.11
71158125
en - Document: XA00634F-A
Safety instructions for electrical apparatus for explosion-hazardous areas
È ä 3
zh - 文档：XA00634F-A
爆炸环境中电气仪表的安全指南
È ä 9

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Levelflex FMP50 and is the answer not in the manual?

Questions and answers

Related Manuals for Endress+Hauser Levelflex FMP50

Summary of Contents for Endress+Hauser Levelflex FMP50

  • Page 1 Safety Instructions Levelflex FMP50/51/52/53/54/55/56/57 4-20 mA HART Zone 0 Ex ia IIC T6 Ga Zone 0/1 Ex ia IIC T6 Ga/Gb en - Document: XA00634F-A Safety instructions for electrical apparatus for explosion-hazardous areas È ä 3 zh - 文档：XA00634F-A 爆炸环境中电气仪表的安全指南 È...
  • Page 2 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A Endress+Hauser...

  • Page 3: Table Of Contents

    XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Levelflex FMP50/51/52/53/54/55/56/57 4-20 mA HART Table of Contents Associated documentation ..........

  • Page 4: Associated Documentation

    Explosion-protection brochure: documentation CP021Z/00 The Explosion-protection brochure is available: • In the download area of the Endress+Hauser website: www.endress.com → Download → Advanced → Documentation Code: CP021Z • On the CD for devices with CD-based documentation Manufacturer's certificates NEPSI Declaration of Conformity Certificate number: GYJ11.1553X...
  • Page 5 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Device type: FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 Basic specifications Position Selected option Description 1, 2 Approval Zone 0 Ex ia IIC T6 Ga Zone 0/1 Ex ia IIC T6 Ga/Gb Power Supply; Output 2-wire, 4-20 mA HART 2-wire, 4-20 mA HART, 4...20 mA...

  • Page 6: Safety Instructions: General

    • Modifications to the device can affect the explosion protection and must be carried out by staff authorized to perform such work by Endress+Hauser. • When replacing the probe electronics or opening the connection between the remote cable and the probe, a jumper plug must be used or a short-circuit must be established between the probe contact and the potential equalization conductor to avoid electrostatically charging the probe.

  • Page 7: Safety Instructions: Zone

    500 V • Observe the pertinent guidelines when interconnecting intrinsically safe circuits (GB3836.13, GB3836.15, GB3836.16). • The device can be connected to the Endress+Hauser FXA291 service tool: refer to the Operating Instructions. Basic specification, Position 3 (Power Supply; Output) = A •...

  • Page 8: Connection Data

    = 30 nF effective inner capacitance C = 30 nF Service interface (CDI) Taking the following values into consideration, the device can be connected to the Endress+Hauser FXA291 service tool or a similar interface: Service interface = 7.3 V effective inner inductance L...
  • Page 9 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Levelflex FMP50/51/52/53/54/55/56/57 4-20 mA HART 目录 相关资料 .............

  • Page 10: 相关资料

    XA00634F-A 相关资料 本文档是下列操作手册的组成部分： BA01000F/00 (FMP50), BA01001F/00 (FMP51/52/54), BA01002F/00 (FMP53), BA01003F/00 (FMP55), BA01004F/00 (FMP56/57) 应遵守设备的操作手册。 辅助文档 防爆手册： CP021Z/00 防爆手册获取方式： • Endress+Hauser 网站的下载区：www.endress.com → Download → Advanced → 文档代码：CP021Z • 设备的文档光盘 制造商证书 NEPSI 一致性声明 证书编号： GYJ11.1553X 粘贴证书编号，证明符合标准： • GB3836.1-2010 • GB3836.4-2010 扩展订货号...
  • Page 11 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 设备类型：FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 基本规格 位置 选中的可选规格 描述 1, 2 认证 区域 0 Ex ia IIC T6 Ga 区域 0/1 Ex ia IIC T6 Ga/Gb 电源；输出 两线制 , 4-20 mA HART 两线制 , 4-20 mA HART, 4...20 mA 显示屏；运行...

  • Page 12: 安全指南： 概述

    - GB3836.15-2000： “爆炸性气体环境用电气设备 第 15 部分：危险场所电气安装 ( 煤矿除外 )” 。 - GB3836.16-2006： “爆炸性气体环境用电气设备 第 16 部分：电气装置的检查和维护 ( 煤矿除外 )” 。 • 根据制造商的说明和国家规章安装设备。 • 使用设备时请勿超出指定的电 , 热和机械参数。 • 当设备的接液部件对介质具有足够耐久性时，才可在介质中使用设备。 • 关于在不同应用范围和温度组别下，传感器和 / 或变送器允许的环境温度，请参考温度表。 • 对设备进行改装可能会影响其防爆能力，必须由获得 Endress+Hauser 授权的人员进行。 • 在更换探针电子部件或打开远程电缆和探针之间的连接时，必须使用跳线插头或者将探针触点 和接地导体短接，避免对探针静电充电。 电子部件外壳处的允许的环境温度范围：-40 °C ≤ T ≤ +80 °C。 安全指南： 特殊条件...

  • Page 13: 安全指南： 区域

    不管电源情况如何，所有内部电路都要符合 Ex ia IIC 防护类型 ( 例如，维修接口 , 外部显示屏 , 传感器 )。 电位均衡 • 将设备集成到本地电位均衡系统。 过电压保护 • 对于为了遵守国家规章或标准 (GB3836.13, GB3836.15, GB3836.16) 而需要采用过电压保护的安装 情况，安装设备时应使用过电压保护装置 ( 例如， Endress+Hauser 的 HAW56x)。 • 请遵守过电压保护安全指南。 安全指南： • 若环境空气为存在爆炸性危险的空气蒸汽混合气，则仅可在大气条件下操作设备。 区域 0 - 温度：-20 至 +60 °C - 压力：80 至...

  • Page 14: 连接数据

    有效内部电感 L = 0 μH = 0 μH 有效内部电容 C 有效内部电容 C = 30 nF = 30 nF 维修接口 (CDI) 在考虑了下列值之后，可将设备连接到 Endress+Hauser FXA291 维修工具或类似的接口： 维修服务接口 = 7.3 V 有效内部电感 L = 可忽略 有效内部电容 C = 可忽略 = 7.3 V = 100 mA = 160 mW 允许的外部电感...
  • Page 15 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Tables / 表 Temperature tables Unless otherwise indicated, the positions always refer to the basic specification. Note! Observe the permitted probe temperature range. = Functional Max. permissible process temperature 温度表 除非另有说明，否则位置始终参考基本规格。 注意 ! 请遵守允许的探针温度范围。 = 功能型 最大允许的过程温度...
  • Page 16 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A Probe and electronics housing: Zone 1 / 探针和电子部件外壳：区域 1 FMP50 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C)
  • Page 17 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 FMP51 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -40 °C 60 °C 60 °C 60 °C...
  • Page 18 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A FMP52 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -50 °C 60 °C 60 °C 60 °C...
  • Page 19 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 FMP53 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -20 °C 60 °C 60 °C 60 °C...
  • Page 20 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A FMP54, Position / 位置 9, 10 (Seal / 密封 ) = D1 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别...
  • Page 21 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 FMP54, Position / 位置 9, 10 (Seal / 密封 ) = D2 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别...
  • Page 22 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A Position / 位置 5 (Housing / 外壳 ) = C Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -196 °C 60 °C 60 °C 60 °C...
  • Page 23 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 FMP55 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -50 °C 60 °C 60 °C 60 °C...
  • Page 24 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A FMP56 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -40 °C 60 °C 60 °C 60 °C...
  • Page 25 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 FMP57 Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别 A; C: T6 ( 85 °C) -40 °C 60 °C 60 °C 60 °C...
  • Page 26 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A Probe: Zone 0, Zone 1 / 探针：区域 0, 区域 1 Electronics housing: Zone 1 / 电子部件外壳 : 区域 1 FMP5x, Optional specification, ID Mx (Probe Design) / 可选规格 , ID Mx ( 探针设计 ) = MB, MC Position / 位置...
  • Page 27 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Probe: Zone 0 / 探针：区域 0 Electronics housing: Zone 1 / 电子部件外壳 : 区域 1 FMP5x Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出...
  • Page 28 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A Probe and electronics housing: Zone 0 / 探针和电子部件外壳 : 区域 0 FMP5x Position / 位置 5 (Housing / 外壳 ) = A Position / 位置 3 (Power Supply; Output / Temperature class / 电源；输出 ) = 温度组别...
  • Page 29 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Endress+Hauser...
  • Page 30 Levelflex FMP50/51/52/53/54/55/56/57 XA00634F-A Endress+Hauser...
  • Page 31 XA00634F-A Levelflex FMP50/51/52/53/54/55/56/57 Endress+Hauser...
  • Page 32 www.endress.com/worldwide XA00634F-A/00/B2/01.11 71158125 CCS/FM+SGML 6.0 71158125...
