Kathrein K 70 55 64 Quick Manual

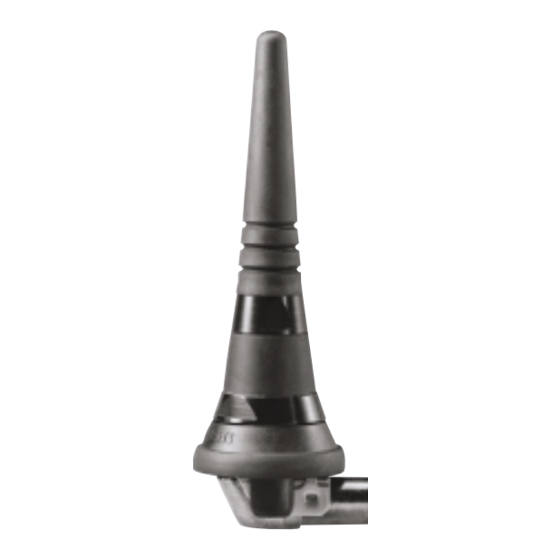

Multiband-Dachantenne
810 – 2170 MHz
K 70 55 64 / BN 510 934
Nur eine Antenne für weltweiten Einsatz (AMPS, DoCoMo,
GSM 900/1800/1900, UMTS.
Zukunftssicher, da auch für UMTS geeignet.
Hervorragende Rundstrahlcharakteristik.
Typ Nr. / BN
Frequenzbereiche
AMPS
DoCoMo
GSM 900
GSM 1800
GSM 1900
UMTS
Antennengewinn
Maximale Leistung
AMPS
DoCoMo
GSM 900
GSM 1800
GSM 1900
UMTS
Abmessungen
Einbautiefe
Max. Durchmesser am Fuß
Antennenlänge
Anschluss:
Material:
Empfohlener Montageort:
Der Strahler ist vor dem Einfahren in Autowaschanlagen abzunehmen!
Vorsicht
Zubehör
Typ Nr. / BN
738 911 / 510 666 Minicrimp-Kabel RG 058-PE, Länge: 200 mm
K 62 24 11 / 510 030 Minicrimp-Kabel RG 058-PE, Länge: 510 mm
731 811 / 510 036 Minicrimp-Kabel RG 058-PE, Länge: 930 mm
K 62 24 12 / 510 031 Minicrimp-Kabel RG 058-PE, Länge: 1470 mm
K 62 24 13 / 510 032 Minicrimp-Kabel RG 058-PE, Länge: 2420 mm
K 62 24 14 / 510 033 Minicrimp-Kabel RG 058-PE, Länge: 3380 mm
K 62 24 15 / 510 034 Minicrimp-Kabel RG 058-PE, Länge: 4280 mm
K 62 24 17 / 510 035 Minicrimp-Kabel RG 058-PE, Länge: 5000 mm
K 62 24 22 / 510 747 „Low-loss" Kabel, Länge: 2500 mm
K 62 24 18 / 510 259 „Low-loss" Kabel, Länge: 3500 mm
K 62 24 19 / 510 260 „Low-loss" Kabel, Länge: 5000 mm
K 62 18 0 / 510 042 Adapter
K 62 18 1 / 510 043 Adapter
K 62 18 2 / 510 044 Adapter
K 62 18 4 / 510 048 Kupplung
K 62 18 5 / 510 049 Stecker
K 62 18 6 / 510 045 Adapter
K 62 18 7 / 510 046 Winkeladapter
K 62 18 8 / 510 047 Winkeladapter
K 62 18 9 / 510 141 Winkeladapter
K 62 19 5 / 510 244 Stecker
510 964 Ersatzstrahler
Internet: http://www.kathrein.de
KATHREIN-Werke KG . Anton-Kathrein-Straße 1 – 3 . Postfach 10 04 44 . D-83004 Rosenheim . Deutschland . Telefon (0 80 31) 1 84-0 . Fax (0 80 31) 18 4-3 06
K 70 55 64 / 510 934
824 – 896 MHz
810 – 958 MHz
890 – 960 MHz
1710 – 1880 MHz
1850 – 1990 MHz
1900 – 2170 MHz
Nennwert: 0 dB in allen Bereichen
λ
(bez. / Strahler)
4
3 W
0,8 W
8 W
2 W
2 W
2 W
(bei 50 °C Umgebungstemperatur)
12 mm
32 mm
89 mm
Minicrimp.
Widerstandsfähige Kunststoffteile,
sichtbare Metallteile aus Messing, schwarz
verchromt.
Auf dem Autodach.
Bezeichnung
N (m) / Minicrimp (m)
TNC (m) / Minicrimp (m)
BNC (m) / Minicrimp (m)
Minicrimp (m) / Minicrimp (m)
Minicrimp für Kabel RG 058
Mini-UHF (m) / Minicrimp (m)
TNC (m) / Minicrimp (m)
BNC (m) / Minicrimp (m)
Mini-UHF (m) / Minicrimp (m)
Minicrimp für Kabel RG 174/U
