Alfresco ALX2-42SZ Parts List

Alfresco ALX2-42SZ Parts List

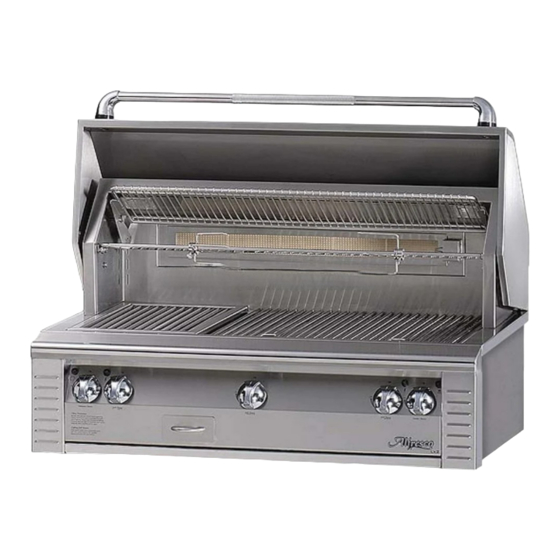

Built-in 42" bbq grill with dual "u" burners sear-zone, integrated rotisserie motor and lights
Hide thumbs Also See for ALX2-42SZ:

Advertisement

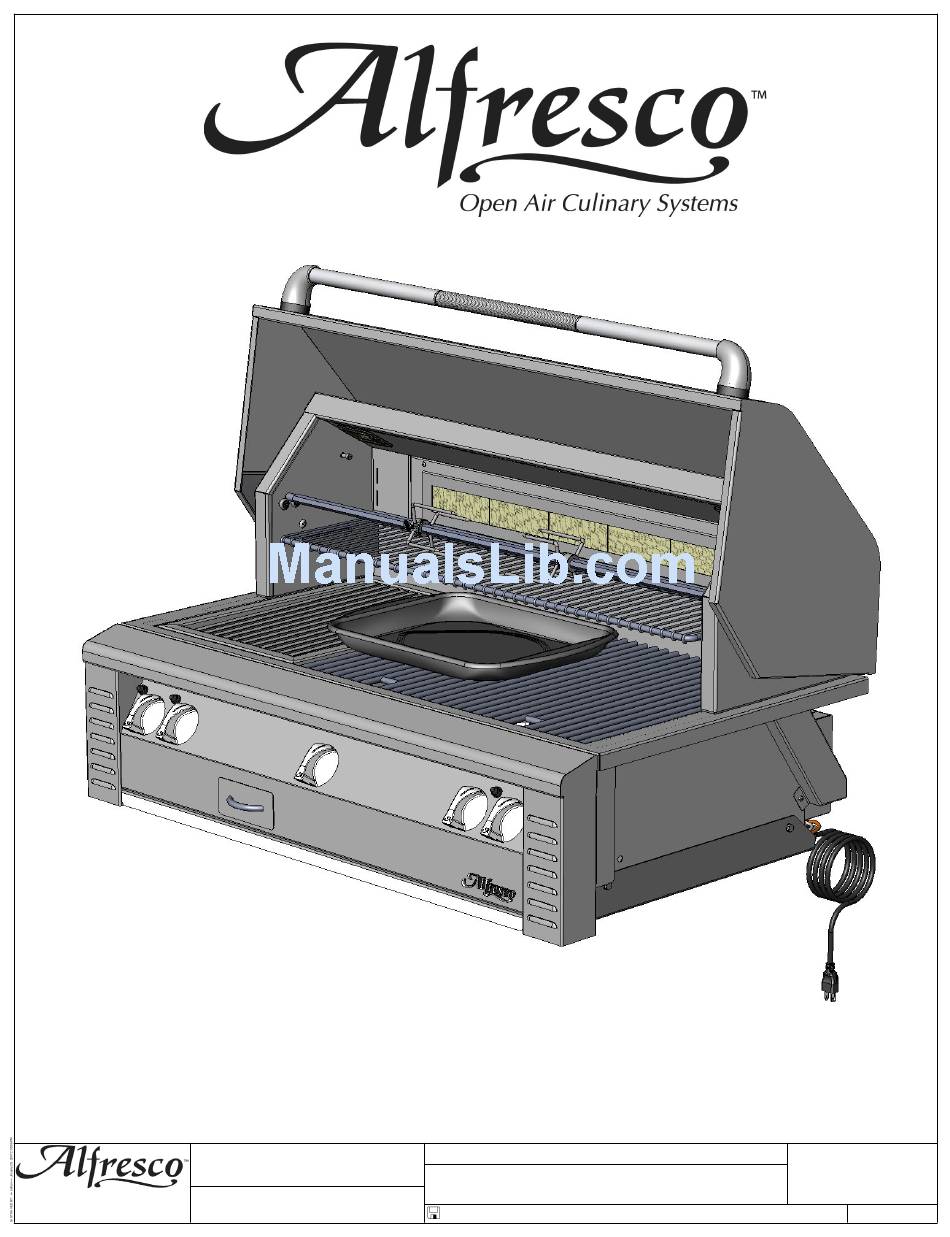

ALX2-42SZ
BUILT-IN 42" BBQ GRILL WITH DUAL "U" BURNERS
SEAR-ZONE™, INTEGRATED ROTISSERIE MOTOR
AND LIGHTS
THE INFORMATION CONTAINED IN THIS DRAWING IS THE
SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS
INC. ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT WRITTEN
EQUIPMENT SOLUTIONS, INC. IS PROHIBITED.
DRAWN BY:
SUPERIOR EQUIPMENT SOLUTIONS
7039 EAST SLAUSON AVENUE
CREATED:
COMMERCE, CA. 90040
PROJECT TITLE:
PERMISSION
FROM
SUPERIOR
DRAWING TITLE:
ALX2-42SZ BBQ UNIT - BUILT IN
ADRIAN CRISCI
January 24, 2007 10:49:55 AM
C:\Working\
ALX2-42SZ BBQ
DRAWING NO.:
500-0020 MANUAL
SHEET 1 OF 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the ALX2-42SZ and is the answer not in the manual?

Questions and answers

Summary of Contents for Alfresco ALX2-42SZ

  • Page 1 SUPERIOR EQUIPMENT SOLUTIONS 7039 EAST SLAUSON AVENUE CREATED: January 24, 2007 10:49:55 AM COMMERCE, CA. 90040 PROJECT TITLE: PERMISSION FROM SUPERIOR DRAWING TITLE: ALX2-42SZ BBQ UNIT - BUILT IN ADRIAN CRISCI C:\Working\ ALX2-42SZ BBQ DRAWING NO.: 500-0020 MANUAL SHEET 1 OF 1...
  • Page 2: Bill Of Material

    IGNITER MOUNTING PLATE LEFT 100-1212 ALX2-42 FIREWALL 200-0093 WASHER - PUSH LOCK 1/8" ID X 3/8" OD (FOR LOGO) 265-0005 BRIQUETTES - ALFRESCO CERAMIC (SET OF 24 PCS) 290-0031 LOGO - ALFRESCO 290-0038 BURNER - GRILL - "U" SHAPE 290-0052 ALFRESCO SEAR ZONE™...
  • Page 3 BILL OF MATERIAL PART DESCRIPTION NUMBER 100-1081 SMOKER TRAY 100-1082 SMOKER TRAY HANDLE 290-0135 HANDLE - 3/8"Ø X 3" L - TAPPED 200-0200 WASHER - # 8 - LOCK SPRING - SS 200-0083 8-32 X 1/4 - PAN HEAD - PHILIPS SCREW THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS INC.
  • Page 4 BILL OF MATERIAL PART DESCRIPTION NUMBER 200-0087 1/4" LOCK WASHER 200-0089 1/4-20 X 1/2 - HEX HEAD BOLT 510-0128 BBQ TRAY SUPPORT ASSY - RIGHT SIDE 510-0129 BBQ TRAY SUPPORT ASSY - LEFT SIDE 510-0219 ALX2-42 FIREBOX - WELDED PARTS THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS INC.
  • Page 5 BILL OF MATERIAL PART DESCRIPTION NUMBER 100-1092 ROTISSERIE GEAR COVER 200-0079 8-32 X 3/4 - PAN HEAD - PHILIPS SCREW 200-0086 1/4-20 X 3/8 - TRUSS HEAD - PHILIPS SCREW 200-0111 SCREW 8-18 X ½ - SS - MMC# 92364A194 200-0148 SCREW 10-32 X 3/4"...
  • Page 6 ELBOW 1/4" FPT x 3/8" COMP 220-0341 MANIFOLD - 42" BBQ - 2006 MODEL 290-0030 KNOB BBQ - ALFRESCO "A" LETTER 290-0041 GAS VALVE - STRAIGHT - WITHOUT ORIFICES 290-0066 GAS VALVE - ANGLED - ORIFICE: INT= 0.95 mm / EXT=NONE SEE NOTE GAS VALVE - ANGLED WITH ORIFICE >>>...
  • Page 7 BILL OF MATERIAL PART DESCRIPTION NUMBER 200-0073 10-32 - HEX NUT 200-0075 # 10 LOCK WASHER 200-0148 SCREW 10-32 X 3/4" - FLAT HEAD - PHILIPS - 82° - SS 290-0119 ROLLER WHEEL - STAINLESS STL - ¾" Ø - 510-0220 ALX2-42 GREASE TRAY - WELDED PARTS THE INFORMATION CONTAINED IN THIS DRAWING IS THE...
  • Page 8 BILL OF MATERIAL PART DESCRIPTION NUMBER DRAWN BY: CREATED: QTY. ALX2-42 BBQ ALX2-42 FRONT HOOD - MAIN ASSEMBLY 510-0196 MANUAL...
  • Page 9: Replacement Lamp

    210-0338 ALX2-42 ROTISSERIE SWITCH WITH HARNESS 210-0340 SWITCH BBQ - IGNITER ONLY - OFF [ON] MOMENTARY 210-0344 ALX2-42SZ - IGNITER WIRE KIT 510-0200 ALX2 ROTISSERIE MOTOR ASSEMBLY & J-BOX 210-0340 SWITCH BBQ - IGNITER ONLY - OFF [ON] MOMENTARY REPLACEMENT CAP...
  • Page 10 BILL OF MATERIAL PART DESCRIPTION NUMBER 100-1225 ROTISSERIE ELECTRODE COVER 100-1226 ROTISSERIE ELECTRODE BRACKET 200-0111 SCREW 8-18 X ½ - SS - MMC# 92364A194 210-0240 ELECTRODE - DUAL TIP - IR BURNERS 510-0222 ALX2-42 - ROTISSERIE PANEL - WELDED PARTS THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS INC.
  • Page 11 ALX2-BBQ WIRING DIAGRAM ALX2-BBQ 6 POLE TERMINAL WITH 90° QUICK TABS DRAWN BY: CREATED:...
  • Page 12: How To Obtain Service

    NOTES: HOW TO OBTAIN SERVICE (866) 203-5607 • • • • • www.alfrescogrills.com Visit us on the WEB at:...
